Remover uma placa riser PCIe

Siga as instruções nesta seção para remover uma placa riser PCIe.

Procedimento

1. Faça as preparações para essa tarefa.
   1. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
   2. Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
   3. Remova a placa riser PCIe onde a placa PCIe foi instalada. Consulte Remover uma placa riser PCIe.
   4. Remova o módulo de porta serial se necessário. Consulte Remover o módulo de porta serial.
   5. Remova todos os adaptadores PCIe ou adaptadores de GPU. Consulte Remover um adaptador PCIe ou Remover o adaptador de GPU.
   6. Remova a gaiola de unidade M.2 traseira, se necessário. Consulte Remover o compartimento de unidade M.2 traseira e o backplane.
2. Solte os dois parafusos para remover a tampa do cabo da placa riser PCIe.
   Figura 1. Remoção da tampa do cabo


3. Desconecte os cabos da parte externa da placa riser PCIe.
   Figura 2. Desconexão de cabo


4. Remova a placa riser PCIe.
   1. Remova os três parafusos do retentor PCIe.
   2. Remova o retentor PCIe da placa riser PCIe.
   3. Desconecte os cabos da placa riser PCIe.
      Nota

      Esta etapa não é necessária para placas riser de dois slots em configurações x8/x8.
   4. Remova os dois parafusos da placa riser PCIe.
   5. Remova a placa riser PCIe da gaiola da placa riser PCIe.

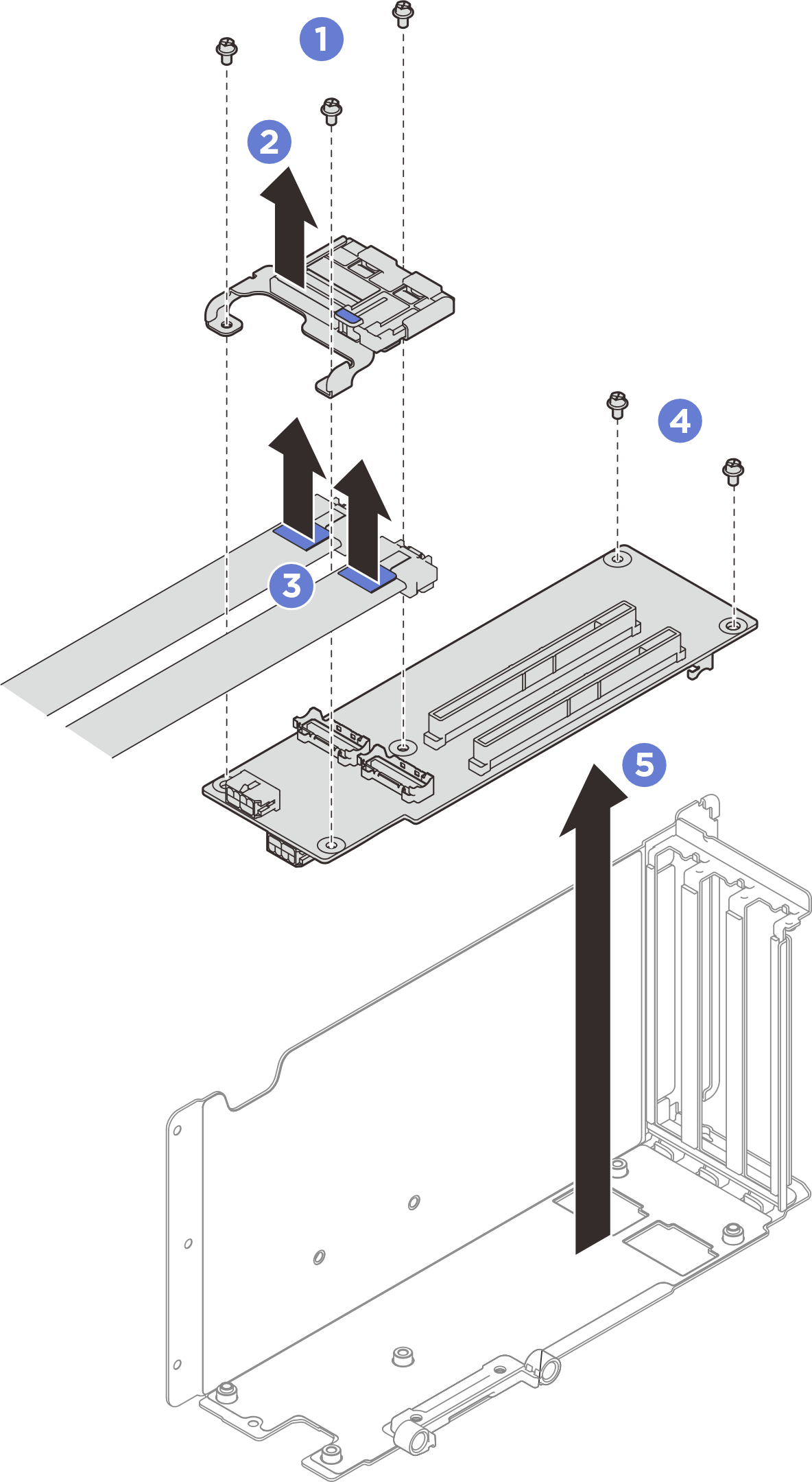

      Figura 3. Remoção da placa riser PCIe
