Снятие платы-адаптера Riser PCIe

В этом разделе приведены инструкции по снятию платы-адаптера Riser PCIe.

Процедура

1. Выполните подготовительные действия для этой задачи.
   1. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
   2. Снимите задний верхний кожух. См. раздел Снятие заднего верхнего кожуха.
   3. Снимите плату-адаптер Riser PCIe, на которой установлена плата PCIe. См. раздел Снятие платы-адаптера Riser PCIe.
   4. При необходимости снимите модуль последовательного порта. См. раздел Снятие модуля последовательного порта.
   5. Снимите все адаптеры PCIe или адаптеры графических процессоров. См. инструкции по ссылке Снятие адаптера PCIe или Снятие адаптера графического процессора.
   6. При необходимости снимите задний отсек для дисков M.2. См. раздел Снятие заднего отсека для дисков M.2 и объединительной панели.
2. Открутите два винта, чтобы снять кожух кабелей с платы-адаптера Riser PCIe.
   Рис. 1. Снятие кожуха кабелей


3. Отключите кабели с внешней стороны платы-адаптера Riser PCIe.
   Рис. 2. Отключение кабелей


4. Снимите плату-адаптер Riser PCIe.
   1. Открутите три винта от фиксатора PCIe.
   2. Снимите фиксатор PCIe с платы-адаптера Riser PCIe.
   3. Отключите кабели от платы-адаптера Riser PCIe.
      Прим.

      Этот шаг не требуется для плат-адаптеров Riser с двумя гнездами в конфигурациях x8/x8.
   4. Открутите два винта на плате-адаптере Riser PCIe.
   5. Извлеките плату-адаптер Riser PCIe из отсека для нее.

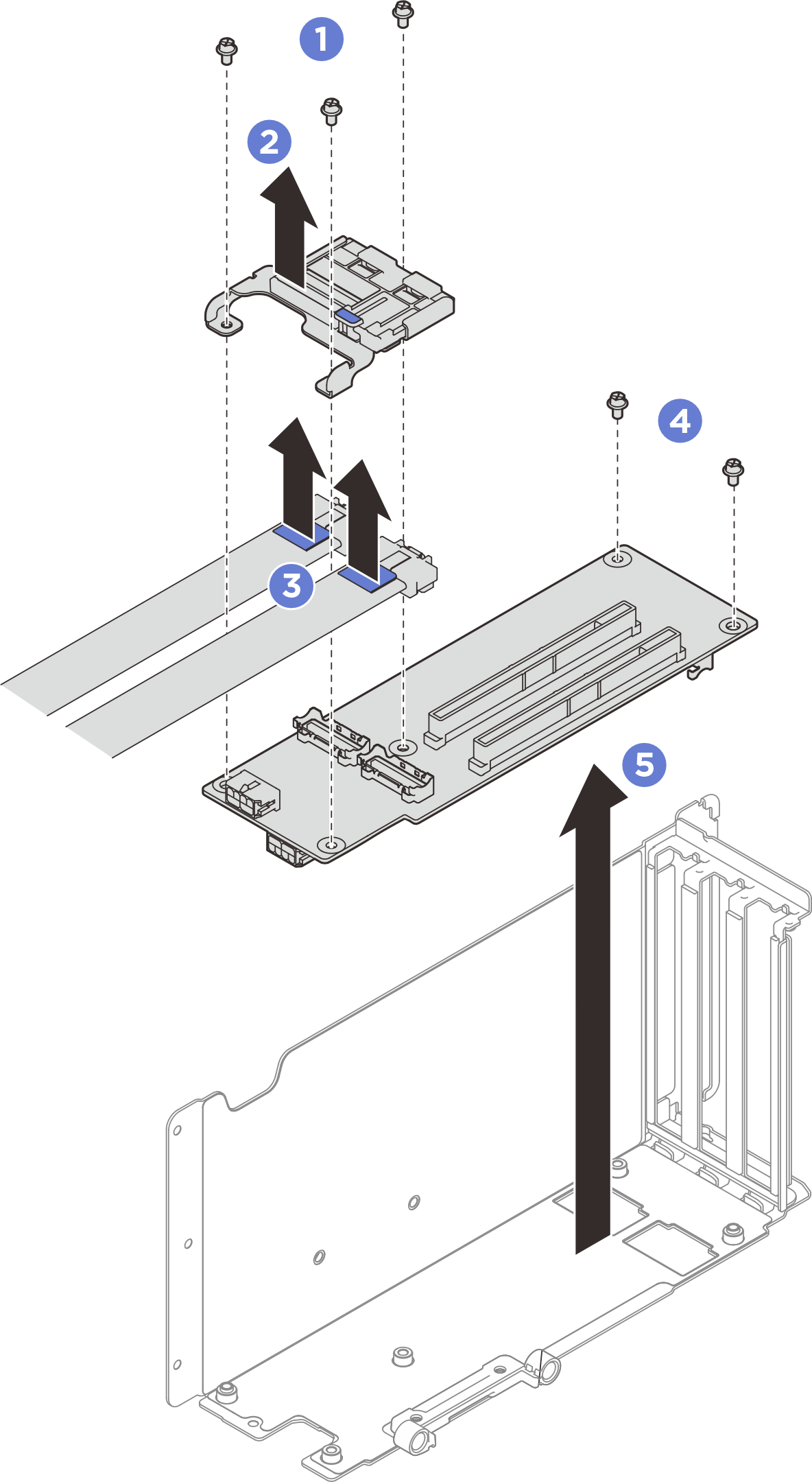

      Рис. 3. Снятие платы-адаптера Riser PCIe
