Установка платы-адаптера Riser PCIe

В этом разделе приведены инструкции по установке платы-адаптера Riser PCIe.

Процедура

1. При необходимости сначала открутите два винта, чтобы снять кожух кабелей с платы-адаптера Riser PCIe.

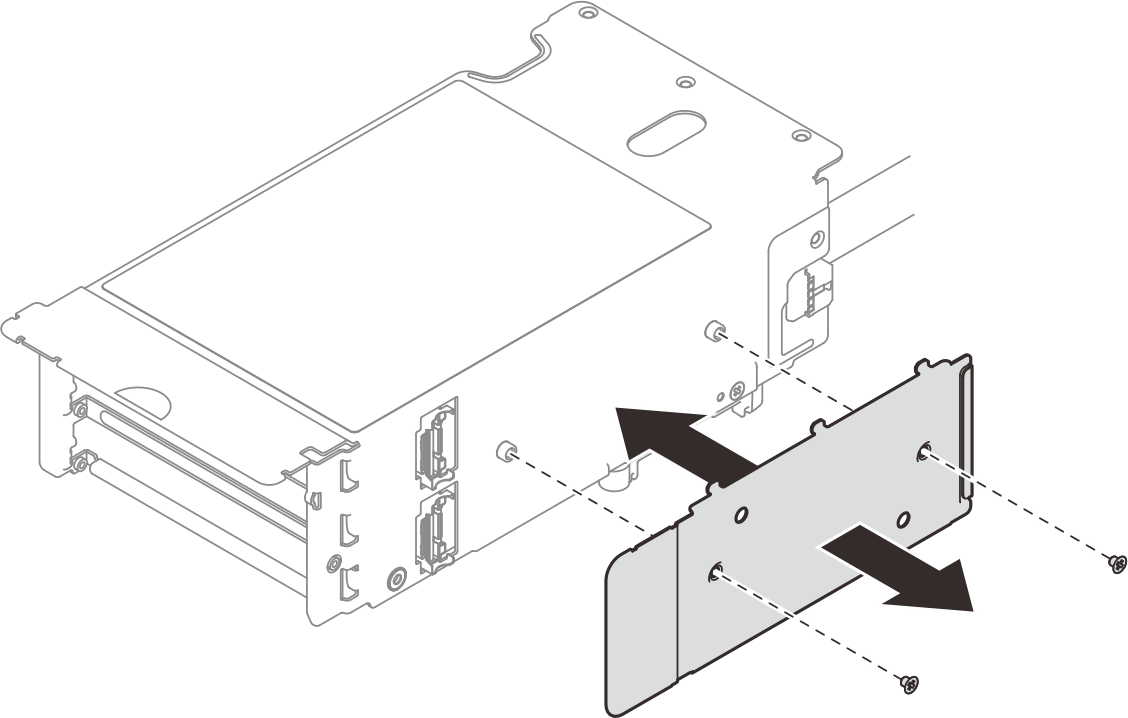

   Рис. 1. Снятие кожуха кабелей


2. Установите плату-адаптер Riser PCIe.
   1. Совместите плату-адаптер Riser PCIe с отверстиями для винтов на отсеке для нее.
   2. Зафиксируйте плату-адаптер Riser PCIe в отсеке для нее двумя винтами.
   3. Подключите кабели к плате-адаптеру Riser PCIe.
      Прим.

      Этот шаг не требуется для плат-адаптеров Riser с двумя гнездами в конфигурациях x8/x8.
   4. Совместите фиксатор PCIe с отверстиями для винтов на плате-адаптере Riser PCIe.
   5. Закрепите фиксатор PCIe на плате-адаптере Riser PCIe тремя винтами.

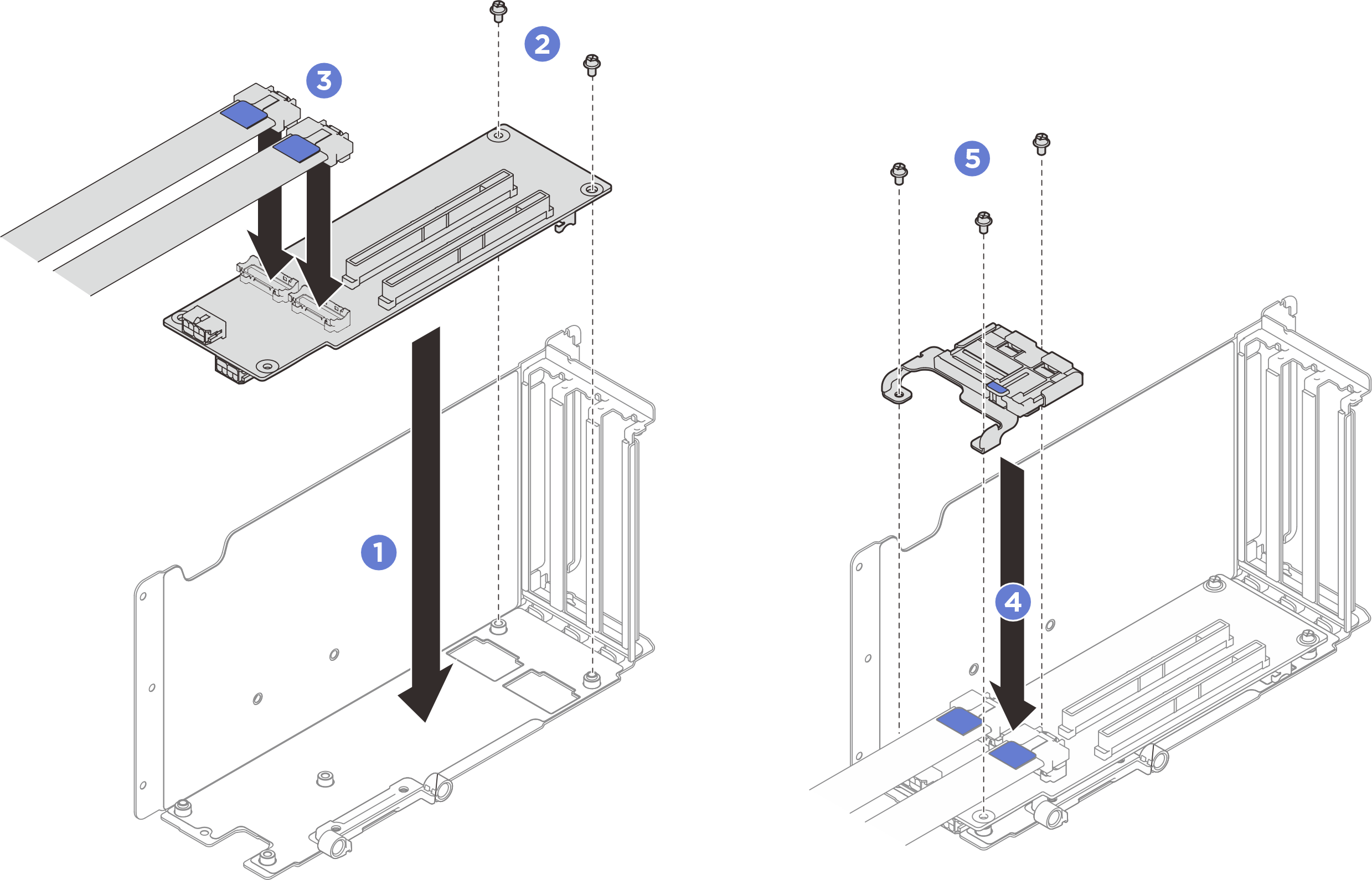

      Рис. 2. Установка платы-адаптера Riser PCIe


3. Подключите кабели к внешней стороне платы-адаптера Riser PCIe.

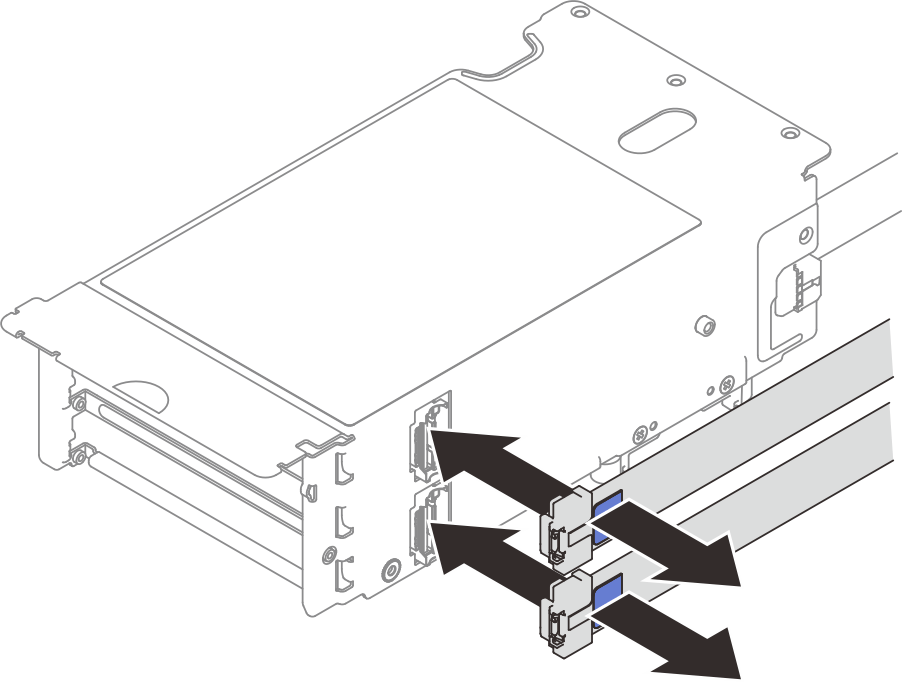

   Рис. 3. Подключение кабелей


4. Зафиксируйте кожух кабелей на плате-адаптере Riser PCIe двумя винтами.
   Рис. 4. Установка кожуха кабелей
