安裝 PCIe 擴充卡

請依照本節中的指示安裝 PCIe 擴充卡。

關於此作業

小心
  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
  • 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。
註

  • 本節以雙插槽擴充卡為例，三插槽擴充卡的安裝程序也是類似的。

  • PCIe 擴充卡外觀可能與本主題中的圖解稍有不同。

程序

  1. 如有需要，請鬆開兩顆螺絲以先從 PCIe 擴充卡卸下纜線蓋。

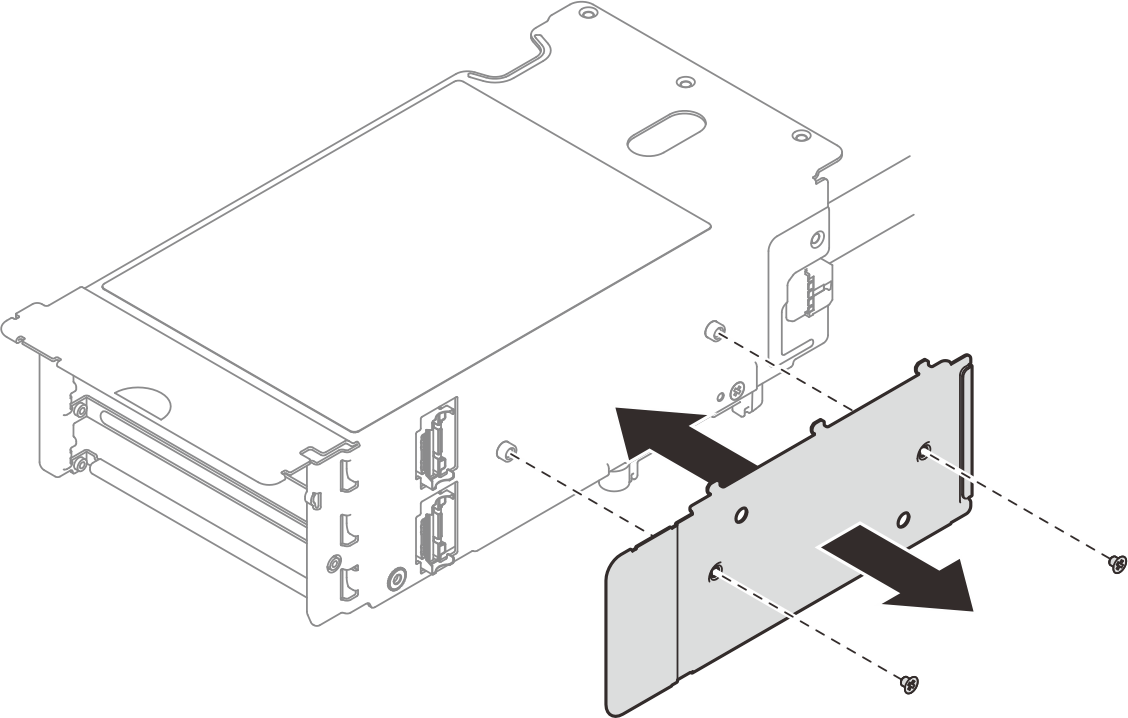

    圖 1. 卸下纜線蓋
    Cable cover removal
  2. 安裝 PCIe 擴充卡。
    1. 將 PCIe 擴充卡對齊 PCIe 擴充卡匣上的螺絲孔。
    2. 鎖緊兩顆螺絲，將 PCIe 擴充卡固定到 PCIe 擴充卡匣。
    3. 將纜線連接到 PCIe 擴充卡。
      註
      x8/x8 配置中的雙插槽擴充卡不需要此步驟。
    4. 將 PCIe 固定器對齊 PCIe 擴充卡上的螺絲孔。
    5. 鎖緊三顆螺絲，將 PCIe 固定器固定到 PCIe 擴充卡。

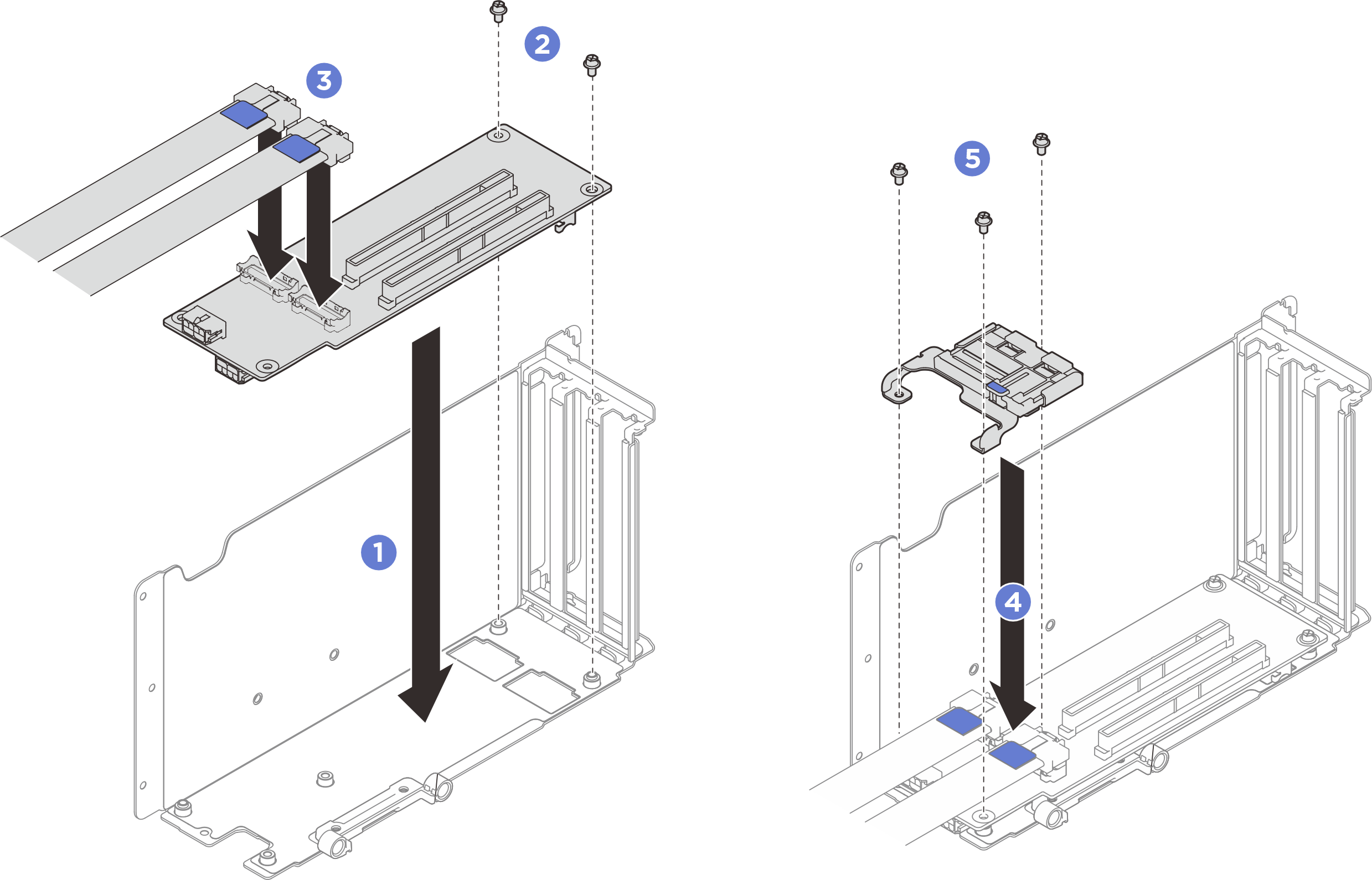

      圖 2. 安裝 PCIe 擴充卡
      PCIe riser card installation
  3. 將纜線連接到 PCIe 擴充卡的外側。
    圖 3. 纜線連接
    Cable connection
  4. 鎖緊兩顆螺絲，將纜線蓋固定到 PCIe 擴充卡。
    圖 4. 安裝纜線蓋
    Cable cover installation

在您完成之後

  1. 如有需要，請重新安裝後方 M.2 框架。請參閱安裝後方 M.2 框架和背板。
  2. 如有需要，請重新安裝序列埠模組。請參閱安裝序列埠模組。
  3. 重新安裝 PCIe 配接卡或 GPU 配接卡。請參閱 安裝 PCIe 配接卡 或 安裝 GPU 配接卡。
  4. 重新安裝 PCIe 擴充卡。請參閱安裝 PCIe 擴充卡。
  5. 重新安裝後方上蓋。請參閱安裝後方上蓋。
  6. 重新安裝前方上蓋。請參閱安裝前方上蓋。
  7. 將信號線重新連接至主機板組件。如需相關資訊，請參閱PCIe 擴充卡纜線佈線。
  8. 完成零件更換。請參閱完成零件更換。
