ติดตั้งการ์ดตัวยก PCIe
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งการ์ดตัวยก PCIe
เกี่ยวกับงานนี้
ข้อควรสนใจ
- อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
- นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
หมายเหตุ
ส่วนนี้ใช้การ์ดตัวยกแบบสองช่องเสียบเป็นตัวอย่าง ขั้นตอนการติดตั้งการ์ดตัวยกแบบสามช่องเสียบจะคล้ายกัน
ตัวยก PCIe ของคุณอาจแตกต่างจากภาพประกอบในหัวข้อนี้
ขั้นตอน

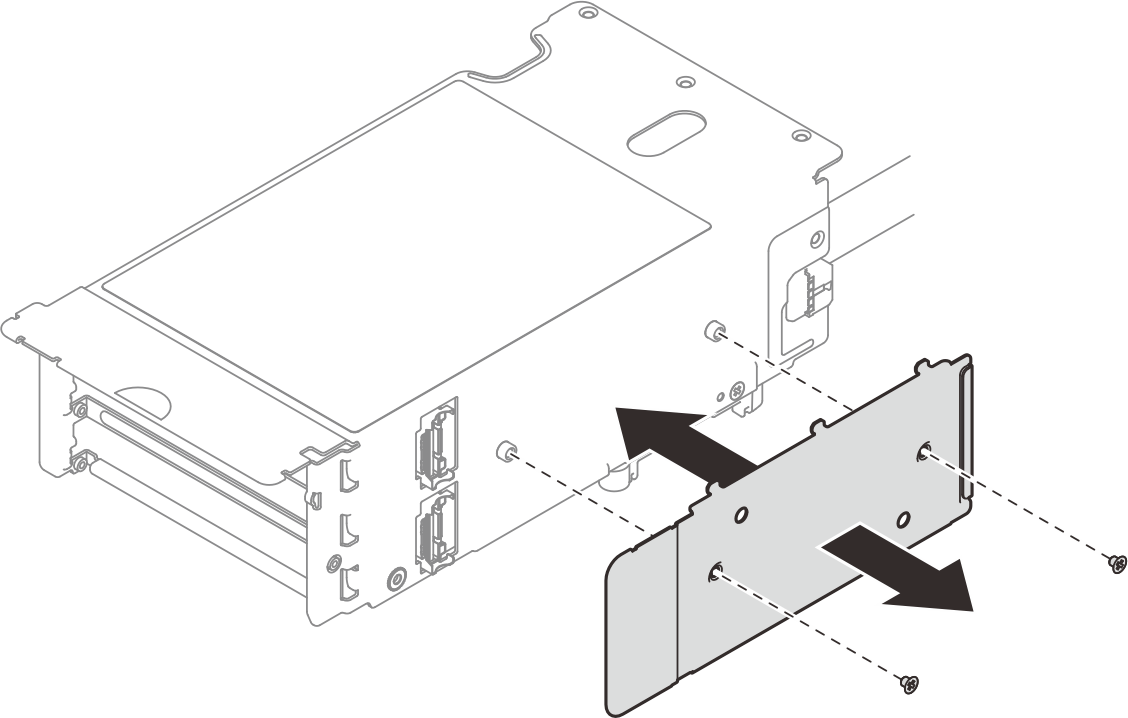

- หากจำเป็น คลายสกรูสองตัวเพื่อถอดฝาครอบสายเคเบิลออกจากตัวยก PCIe ก่อนรูปที่ 1. การถอดฝาครอบสาย

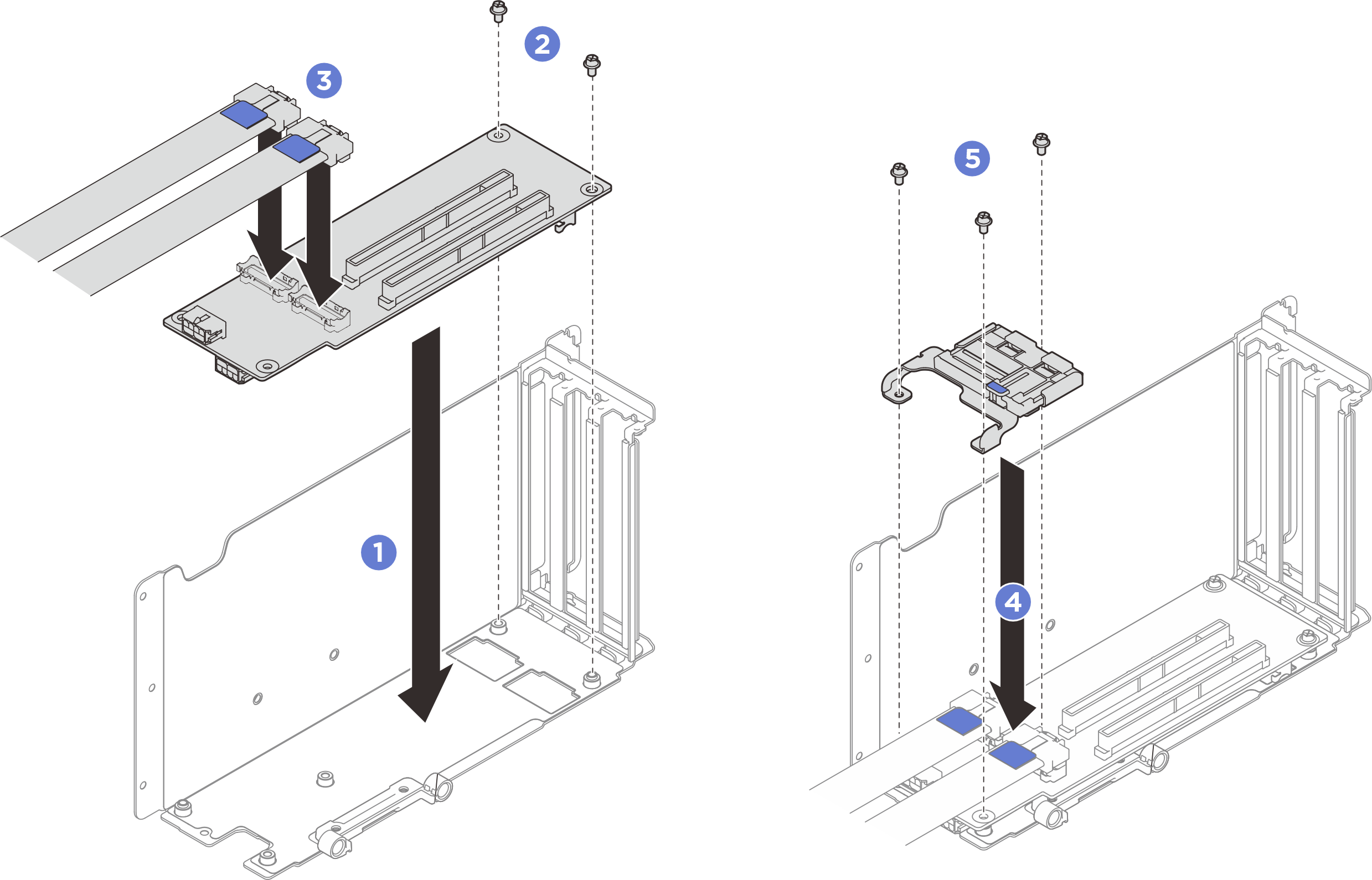

- ติดตั้งการ์ดตัวยก PCIe
จัดแนวการ์ดตัวยก PCIe ให้ตรงกับรูสกรูบนตัวครอบตัวยก PCIe
ขันสกรูสองตัวเพื่อยึดการ์ดตัวยก PCIe กับตัวครอบตัวยึด PCIe
เชื่อมต่อสายกับการ์ดตัวยก PCIeหมายเหตุขั้นตอนนี้ไม่จำเป็นสำหรับตัวยกแบบสองช่องเสียบในการกำหนดค่า x8/x8
จัดแนวตัวยึด PCIe ให้ตรงกับรูสกรูบนการ์ดตัวยก PCIe
ขันสกรูสามตัวเพื่อยึดตัวยึด PCIe กับการ์ดตัวยก PCIeรูปที่ 2. การติดตั้งการ์ดตัวยก PCIe
- เชื่อมต่อสายเข้ากับด้านนอกของตัวยก PCIeรูปที่ 3. การเชื่อมต่อสาย
- ขันสกรูสองตัวเพื่อยึดฝาครอบสายเข้ากับตัวยก PCIeรูปที่ 4. การติดตั้งฝาครอบสาย
หลังจากดำเนินการเสร็จ
- ติดตั้งตัวครอบไดรฟ์ M.2 ด้านหลังกลับเข้าที่ หากจำเป็น โปรดดู ติดตั้งตัวครอบและแบ็คเพลนไดรฟ์ M.2 ด้านหลัง
- ติดตั้งโมดูลพอร์ตอนุกรมอีกครั้ง หากจำเป็น ดู ติดตั้งโมดูลพอร์ตอนุกรม
- ติดตั้งอะแดปเตอร์ PCIe หรืออะแดปเตอร์ GPU อีกครั้ง โปรดดู ติดตั้งอะแดปเตอร์ PCIe หรือ ติดตั้งอะแดปเตอร์ GPU
- ติดตั้งตัวยก PCIe อีกครั้ง โปรดดู ติดตั้งตัวยก PCIe
- ติดตั้งฝาครอบด้านบนด้านหลังกลับเข้าที่ โปรดดู ติดตั้งฝาครอบด้านบนข้างหลัง
- ติดตั้งฝาครอบด้านบนด้านหน้ากลับเข้าที่ โปรดดู ติดตั้งฝาครอบด้านบนด้านหน้า
- ต่อสายสัญญาณกลับเข้ากับส่วนประกอบแผงระบบ โปรดดูข้อมูลเพิ่มเติมที่ การเดินสายตัวยก PCIe
- ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
