PCIe 라이저 카드 설치

이 섹션의 지침에 따라 PCIe 라이저 카드를 설치하십시오.

절차

1. 필요한 경우 나사 2개를 풀어 먼저 PCIe 라이저에서 케이블 덮개를 제거하십시오.

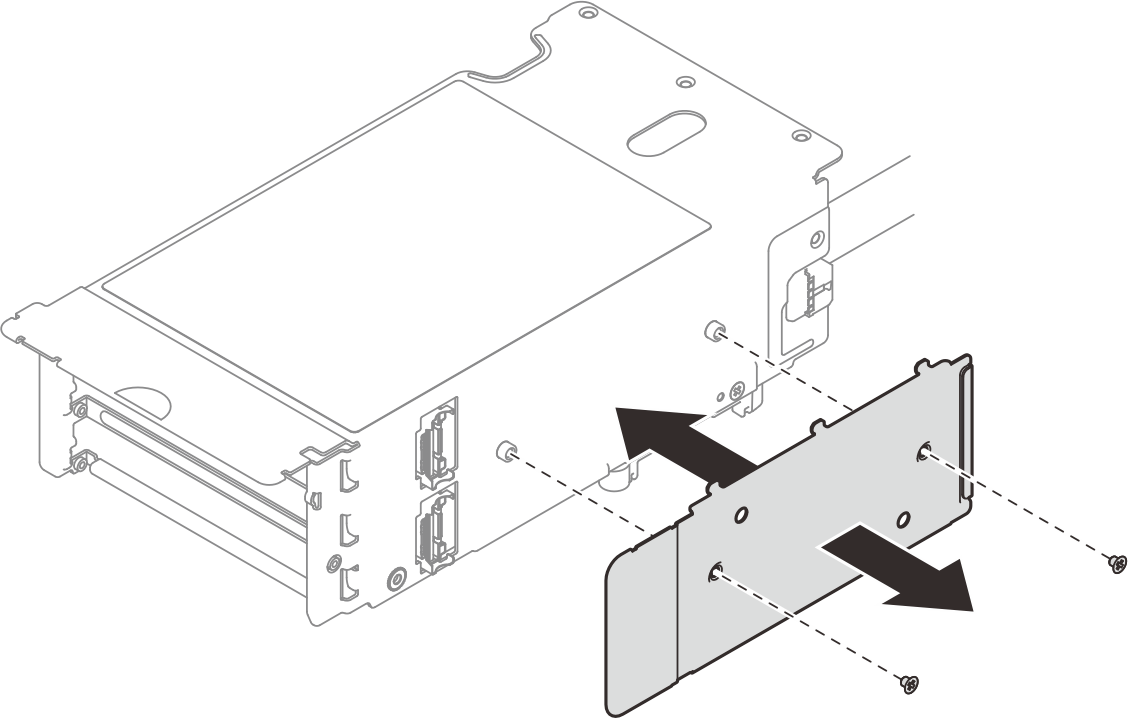

   그림 1. 케이블 덮개 제거


2. PCIe 라이저 카드를 설치하십시오.
   1. PCIe 라이저 카드를 PCIe 라이저 케이지의 나사 구멍에 맞추십시오.
   2. 나사 2개를 조여 PCIe 라이저 카드를 PCIe 라이저 케이지에 고정하십시오.
   3. 케이블을 PCIe 라이저 카드에 연결하십시오.
      주

      x8/x8 구성의 2슬롯 라이저에는 이 단계가 필요하지 않습니다.
   4. PCIe 고정장치를 PCIe 라이저 카드의 나사 구멍에 맞추십시오.
   5. 나사 3개를 조여 PCIe 고정장치를 PCIe 라이저 카드에 고정하십시오.

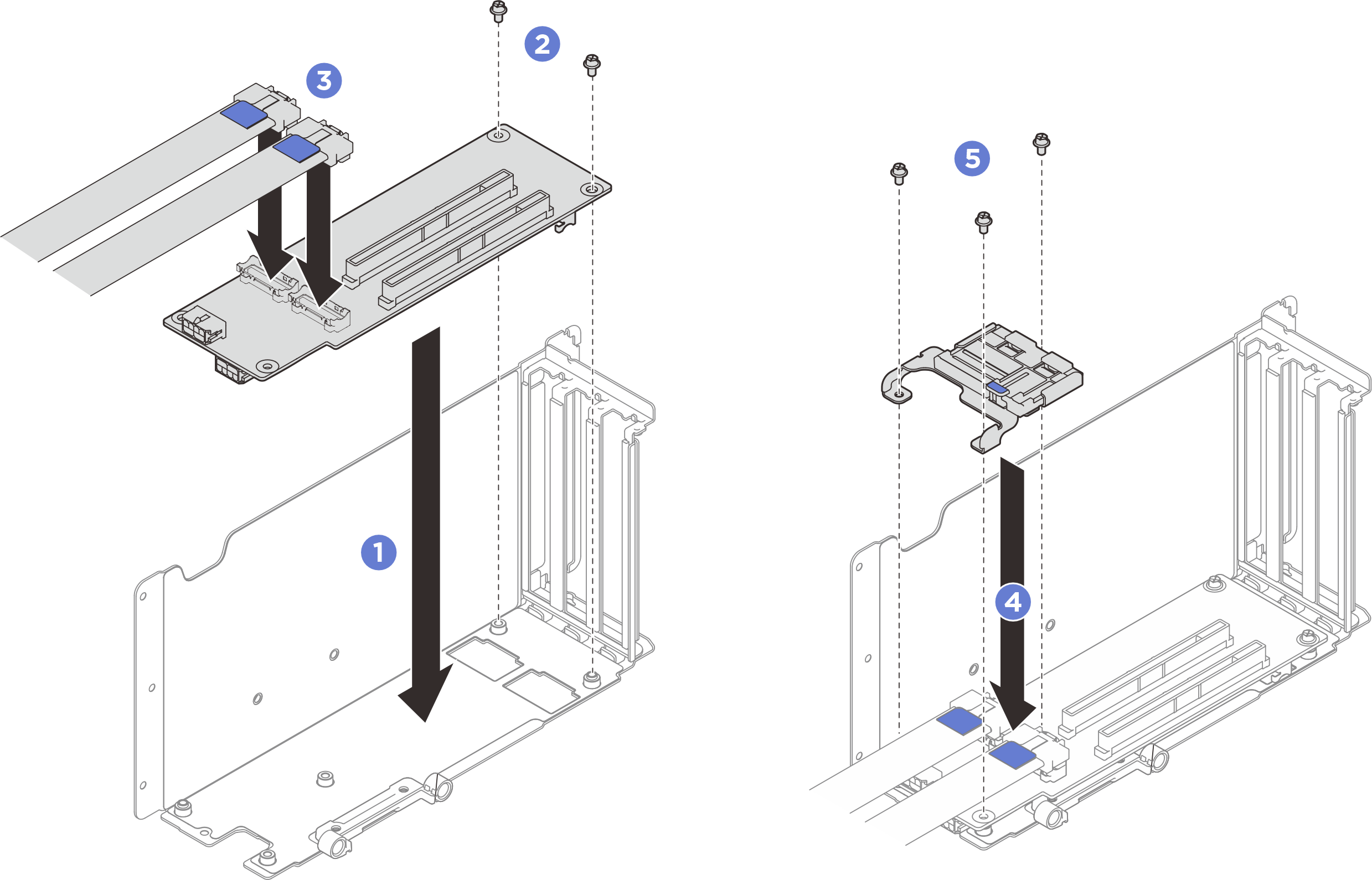

      그림 2. PCIe 라이저 카드 설치


3. PCIe 라이저 외부에 케이블을 연결하십시오.
   그림 3. 케이블 연결


4. 나사 2개를 조여 케이블 덮개를 PCIe 라이저에 고정하십시오.
   그림 4. 케이블 덮개 설치
