뒷면 M.2 드라이브 케이지 및 백플레인을 설치하십시오

이 섹션의 지침에 따라 뒷면 M.2 드라이브 케이지 및 백플레인을 설치하십시오.

절차

1. 뒷면 M.2 부트 어댑터를 M.2 드라이브 케이지에 설치하십시오.

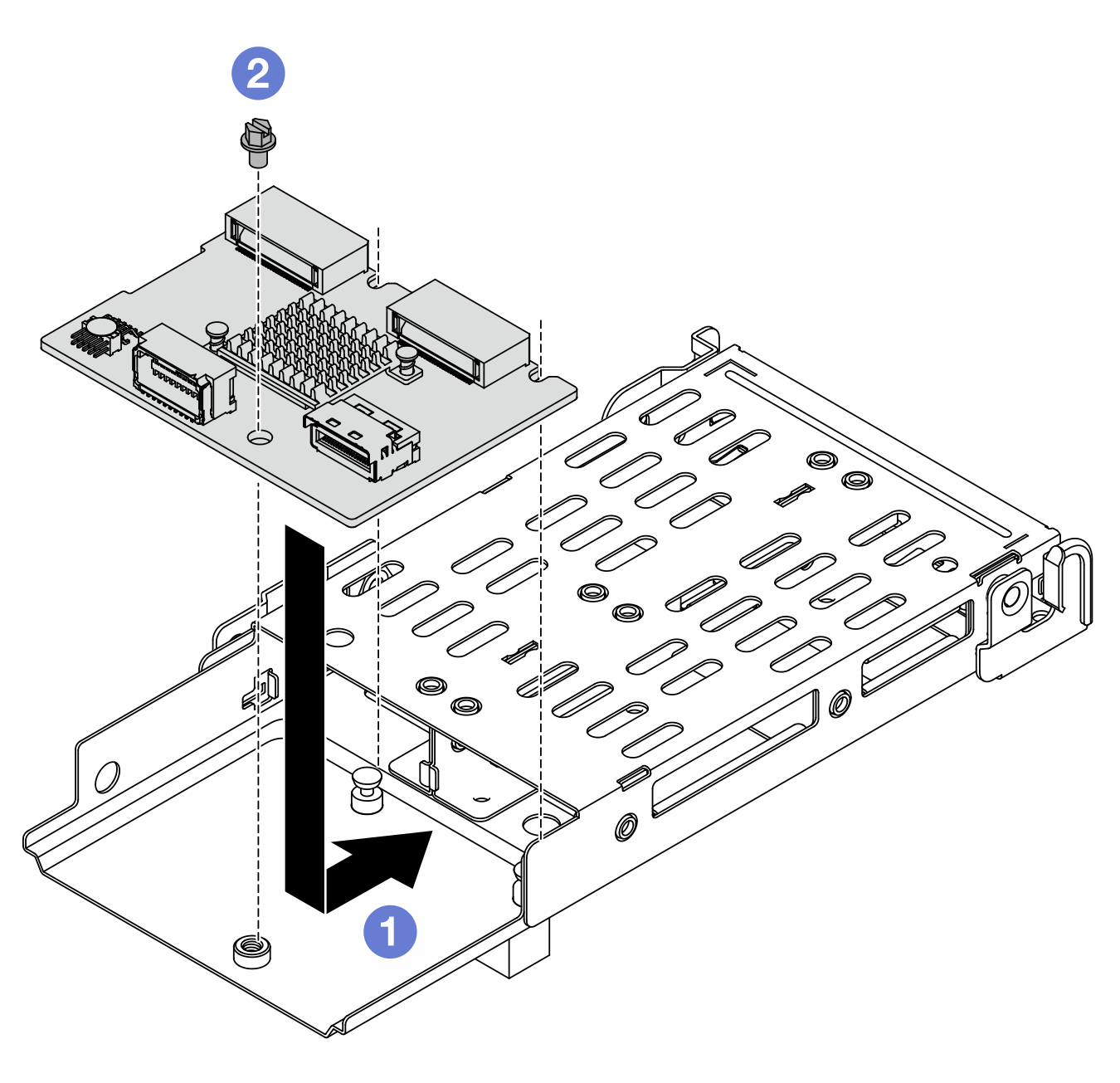

   그림 1. M.2 부트 어댑터 설치






   1. 케이지에 백플레인을 놓고 위 그림과 같이 밀어 맞물리도록 합니다.
   2. 나사 1개를 조여 케이지에 고정합니다.
2. 뒷면 M.2 드라이브 케이지를 설치하십시오.

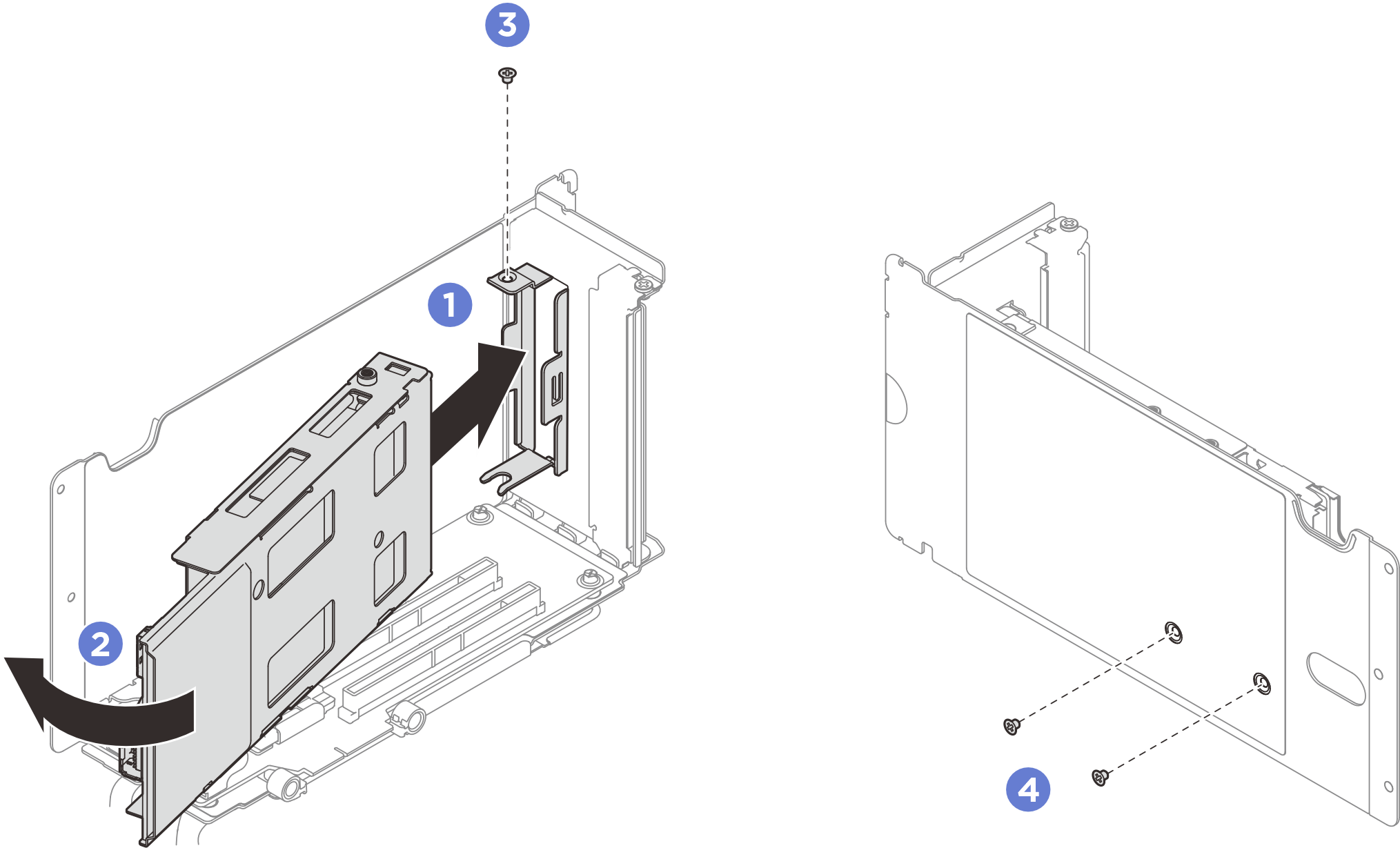

   그림 2. M.2 드라이브 케이지 설치






   1. 드라이브 케이지를 PCIe 라이저의 슬롯에 맞춰 설치하십시오.
   2. 드라이브 케이지의 다른 쪽 끝을 안쪽으로 돌리십시오.
   3. 나사를 설치하여 드라이브 케이지를 PCIe 라이저에 고정하십시오.
   4. PCIe 라이저 위에 나사 2개를 설치하십시오.
3. 모든 케이블을 M.2 부트 어댑터에 연결하십시오.
