Installation du boîtier d’unités et du fond de panier M.2

Suivez les instructions de la présente section pour installer le boîtier d’unités et le fond de panier M.2.

Procédure

1. Installez l’adaptateur d’amorçage M.2 arrière dans le boîtier d’unités M.2.

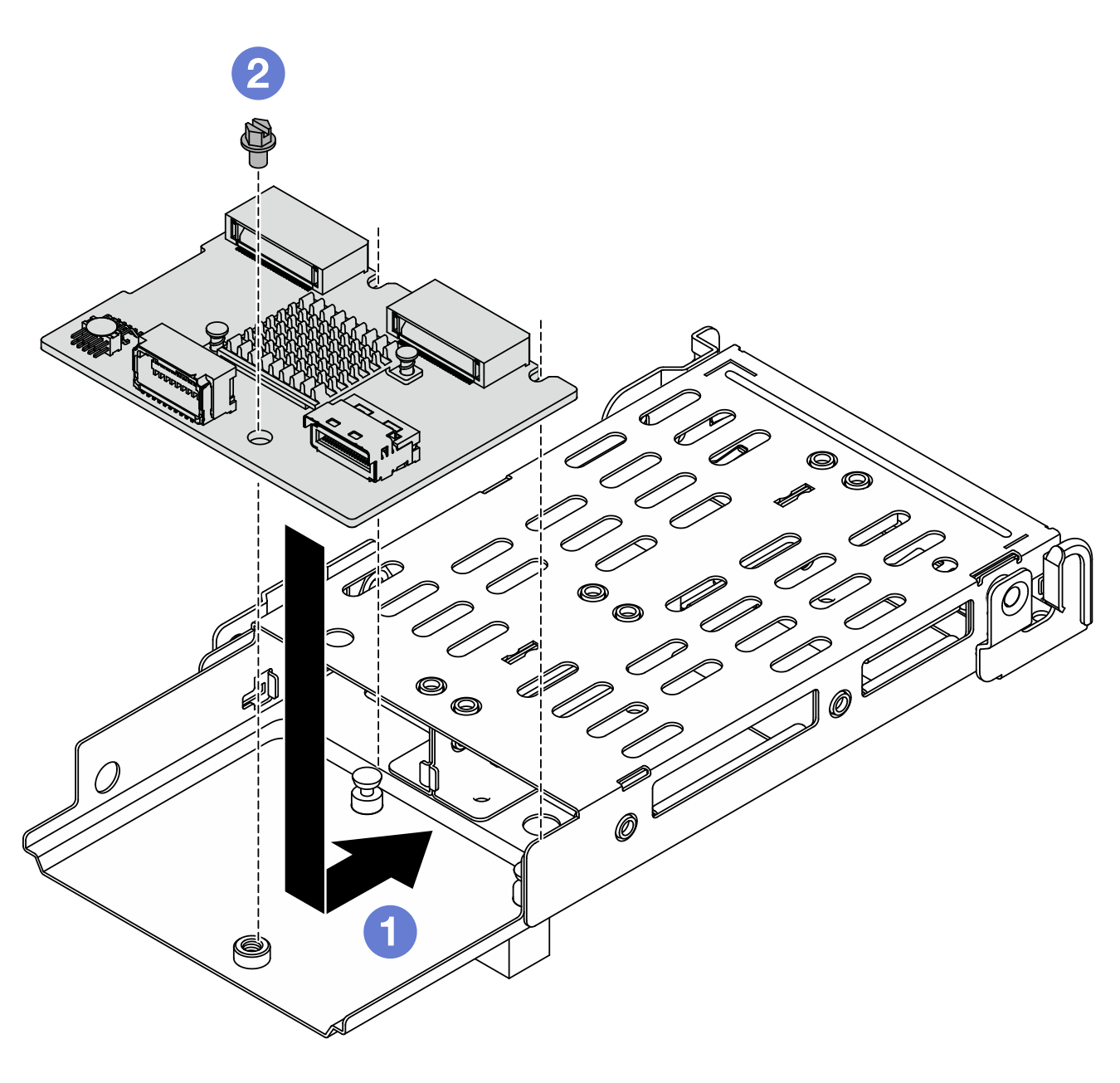

   Figure 1. Installation de l’adaptateur d’amorçage M.2






   1. Placez le fond de panier sur le boîtier et faites-le coulisser, comme l’indique l’illustration ci-dessus, pour l’enclencher.
   2. Serrez une vis pour le fixer au boîtier.
2. Installez le boîtier d’unités M.2 arrière.

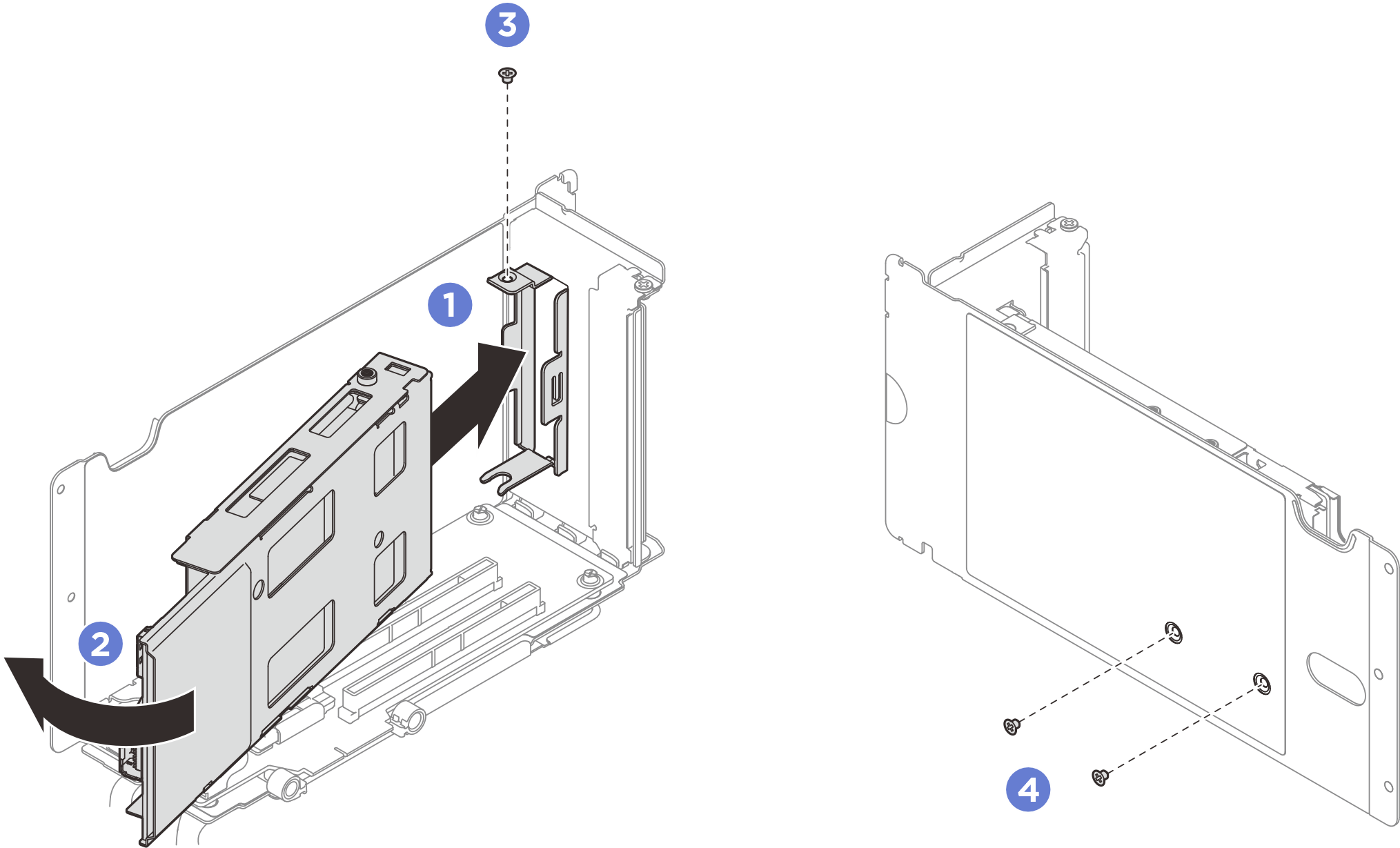

   Figure 2. Installation du boîtier d’unités M.2






   1. Alignez et installez le boîtier d’unités sur l’emplacement situé sur la carte mezzanine PCIe.
   2. Faites pivoter l’autre extrémité du boîtier d’unités de disque dur vers l’intérieur.
   3. Installez la vis pour fixer le boîtier d’unités de disque dur à la carte mezzanine PCIe.
   4. Installez les deux vis sur le dessus de la carte mezzanine PCIe.
3. Branchez tous les câbles sur l’adaptateur d’amorçage M.2.
