ติดตั้งตัวครอบและแบ็คเพลนไดรฟ์ M.2 ด้านหลัง
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งตัวครอบงและแบ็คเพลนไดรฟ์ M.2 ด้านหลัง
เกี่ยวกับงานนี้
ข้อควรสนใจ
อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ
ขั้นตอน

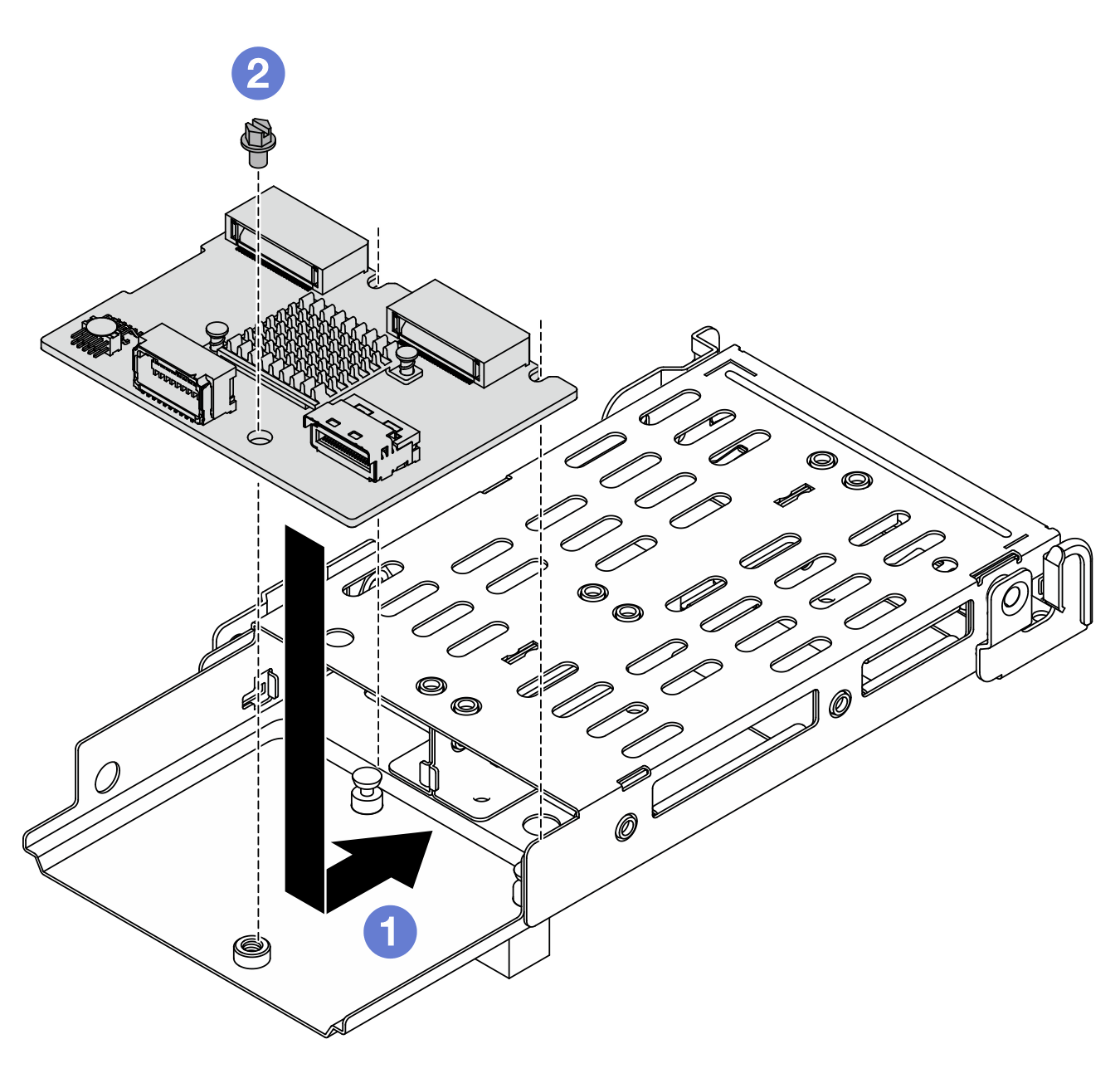

- ติดตั้งอะแดปเตอร์บูต M.2 ด้านหลังเข้ากับตัวครอบไดรฟ์ M.2รูปที่ 1. การติดตั้งอะแดปเตอร์บูต M.2
วางแบ็คเพลนบนตัวครอบและเลื่อนตามภาพด้านบนเพื่อยึดให้แน่น
ขันสกรูหนึ่งตัวให้แน่นเพื่อยึดเข้ากับตัวครอบ

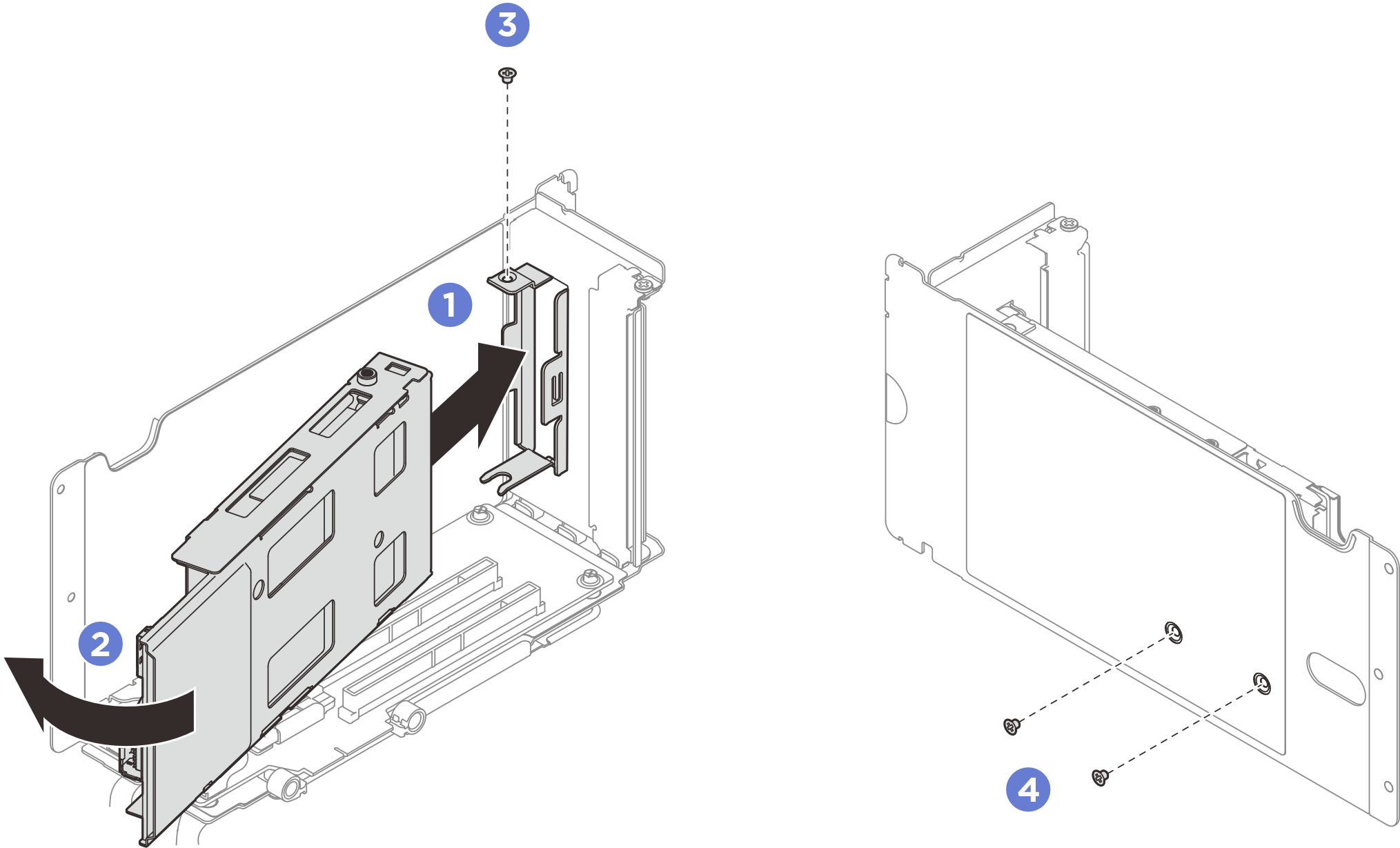

- ติดตั้งตัวครอบไดรฟ์ M.2 ด้านหลังรูปที่ 2. การติดตั้งตัวครอบไดรฟ์ M.2
- จัดตำแหน่งและติดตั้งตัวครอบไดรฟ์ให้ตรงกับช่องเสียบบนตัวยก PCIe
- หมุนปลายอีกด้านของตัวครอบไดรฟ์เข้าด้านใน
ขันสกรูเพื่อยึดตัวครอบไดรฟ์เข้ากับตัวยก PCIe
ขันสกรูสองตัวที่ด้านบนของตัวยก PCIe
หลังจากดำเนินการเสร็จ
- ติดตั้งตัวยก PCIe อีกครั้ง โปรดดู ติดตั้งตัวยก PCIe
- ติดตั้งฝาครอบด้านบนด้านหลังกลับเข้าที่ โปรดดู ติดตั้งฝาครอบด้านบนข้างหลัง
- ติดตั้งฝาครอบด้านบนด้านหน้ากลับเข้าที่ โปรดดู ติดตั้งฝาครอบด้านบนด้านหน้า
- ติดตั้งส่วนประกอบไดรฟ์ M.2 แบบ Hot-swap ด้านหลังทั้งหมด โปรดดู ติดตั้งส่วนประกอบไดรฟ์ M.2 แบบ Hot-swap
- ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
- ใช้ Lenovo XClarity Provisioning Manager เพื่อกำหนดค่า RAID โปรดดูข้อมูลเพิ่มเติมที่: หน้าพอร์ทัล Lenovo XClarity Provisioning Manager
