Hintere M.2-Laufwerkhalterung und -Rückwandplatine installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die hintere M.2-Laufwerkhalterung und - Rückwandplatine zu installieren.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Installieren Sie den hinteren M.2-Bootadapter an der M.2-Laufwerkhalterung.
    Abbildung 1. Installieren des M.2-Bootadapters
    Installing M.2 boot adapter

    1. Setzen Sie die Rückwandplatine auf das Gehäuse und schieben Sie sie wie oben dargestellt, um sie einzusetzen.
    2. Ziehen Sie eine Schraube fest an, um sie am Gehäuse zu befestigen.
  2. Installieren Sie die hintere M.2-Laufwerkhalterung.

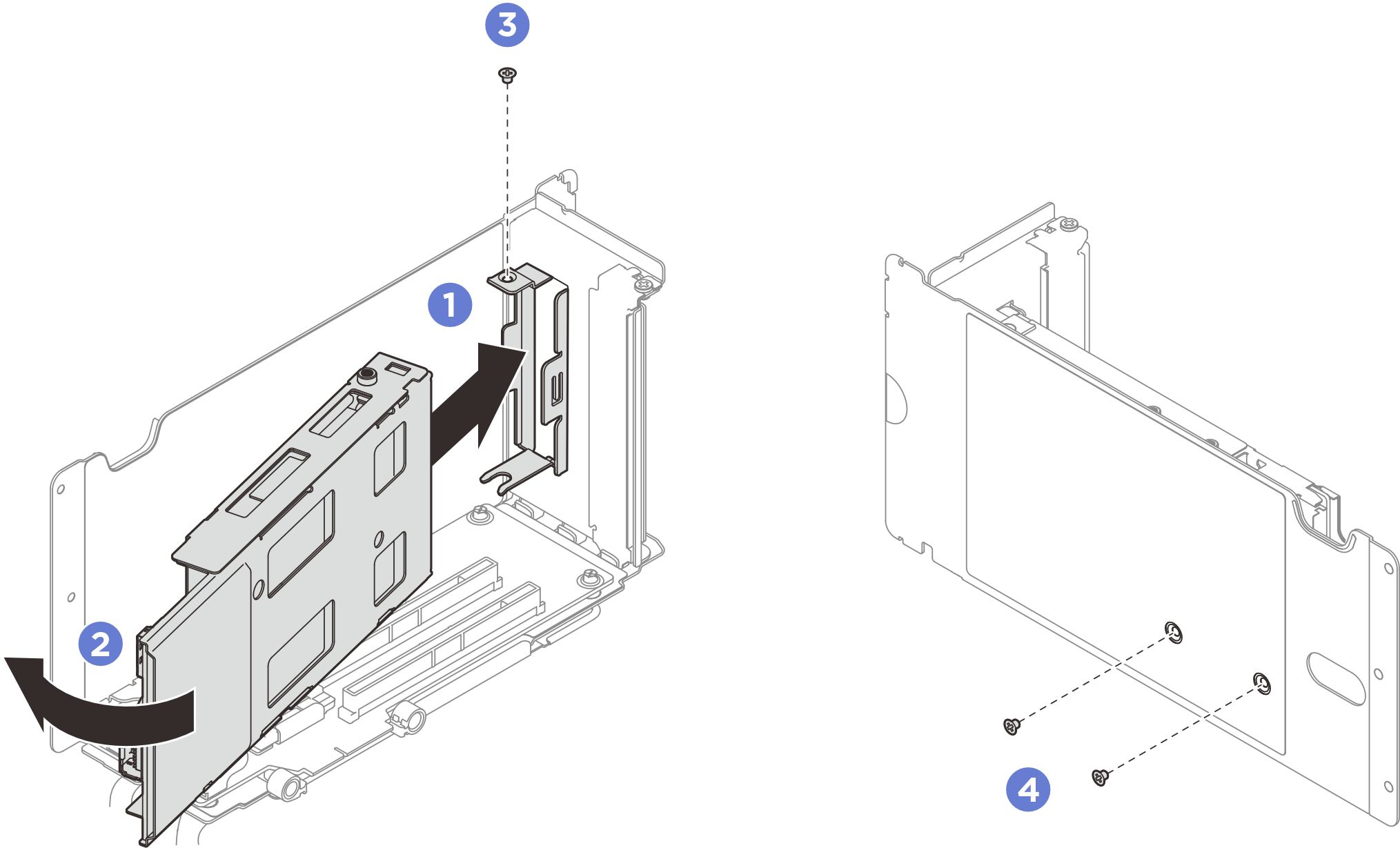

    Abbildung 2. Installieren der M.2-Laufwerkhalterung
    Installing M.2 drive cage

    1. Richten Sie die Laufwerkhalterung am Steckplatz der PCIe-Adapterkarte aus und installieren Sie sie.
    2. Drehen Sie das andere Ende der Laufwerkhalterung nach innen.
    3. Bringen Sie die Schraube an, um die Laufwerkhalterung am PCIe-Adapterkarte zu befestigen.
    4. Bringen Sie die zwei Schrauben auf dem PCIe-Adapterkarte an.
  3. Schließen Sie alle Kabel an den M.2-Bootadapter an.
Nach dieser Aufgabe
  1. Installieren Sie die PCIe-Adapterkarte wieder. Siehe PCIe-Adapterkarte installieren.
  2. Bringen Sie die hintere obere Abdeckung wieder an. Siehe Hintere obere Abdeckung installieren.
  3. Bringen Sie die vordere obere Abdeckung wieder an. Siehe Vordere obere Abdeckung installieren.
  4. Weitere Informationen zum Installieren der hinteren Hot-Swap-M.2-Laufwerkbaugruppen finden Sie im Abschnitt Hot-Swap-M.2-Laufwerkbaugruppe installieren.
  5. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
  6. Verwenden Sie den Lenovo XClarity Provisioning Manager für die RAID-Konfiguration. Weitere Informationen finden Sie unter: Portalseite für Lenovo XClarity Provisioning Manager.

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an.
