Hintere M.2-Laufwerkhalterung und Rückwandplatine entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die hintere M.2-Laufwerkhalterung und Rückwandplatine zu entfernen.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und externen Kabel. Siehe Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

  • Falls der Server in einem Rack installiert ist, entfernen Sie ihn aus dem Rack. Siehe Server von den Schienen entfernen.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Weitere Informationen zum Entfernen aller Hot-Swap-M.2-Laufwerkbaugruppen finden Sie unter Hot-Swap-M.2-Laufwerkbaugruppe entfernen.
    2. Entfernen Sie die vordere obere Abdeckung. Siehe Vordere obere Abdeckung entfernen.
    3. Entfernen Sie die hintere obere Abdeckung. Siehe Hintere obere Abdeckung entfernen.
    4. Entfernen Sie die PCIe-Adapterkarte. Siehe PCIe-Adapterkarte entfernen.
  2. Ziehen Sie alle Kabel vom M.2-Bootadapter ab und notieren Sie sie.
  3. Entfernen Sie die hintere M.2-Laufwerkhalterung.

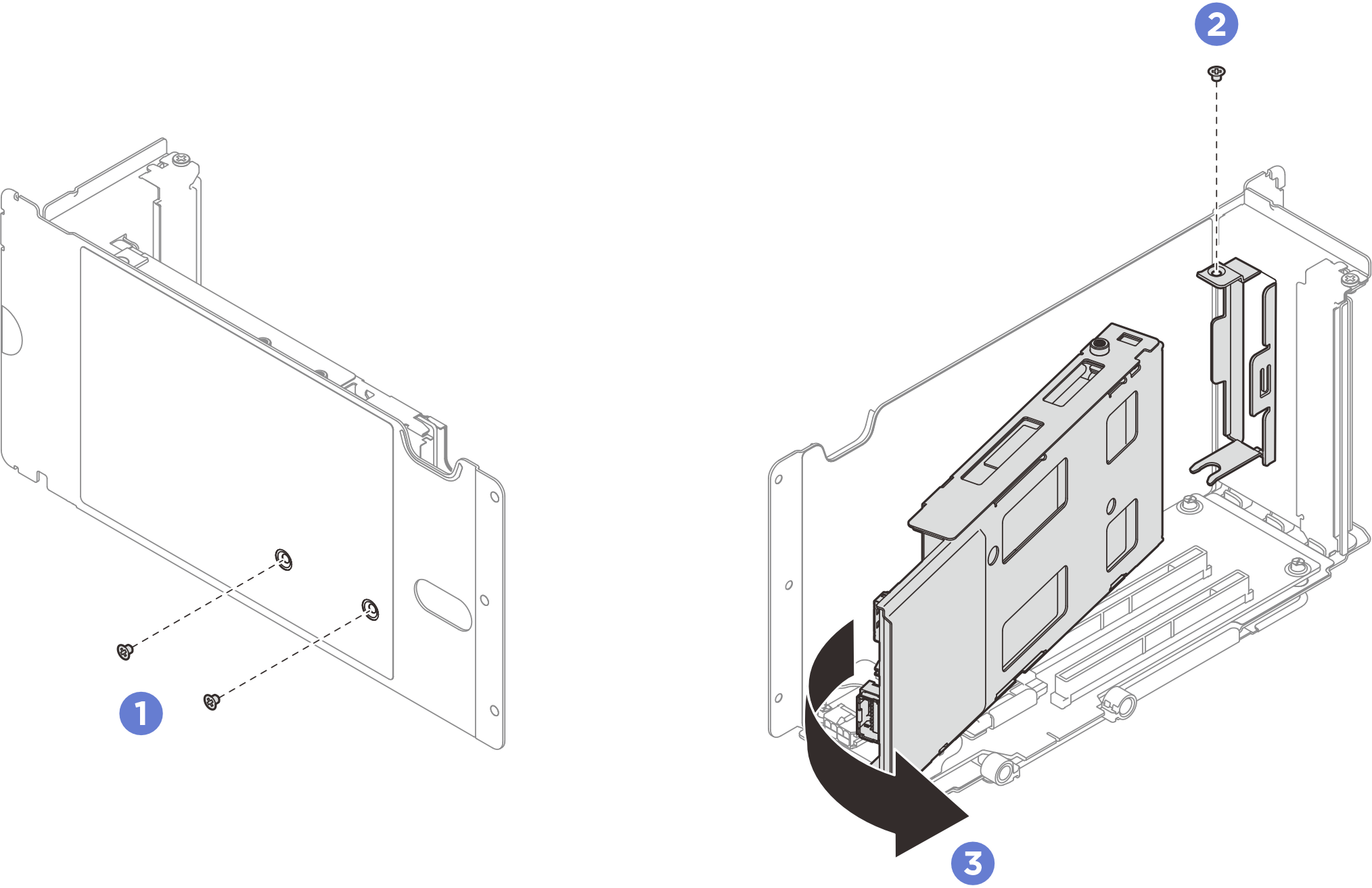

    Abbildung 1. Entfernen der M.2-Laufwerkhalterung
    Removing M.2 drive cage

    1. Entfernen Sie die zwei Schrauben auf dem PCIe-Adapterkarte.
    2. Entfernen Sie die Schraube, mit der die Laufwerkhalterung am PCIe-Adapterkarte befestigt ist.
    3. Drehen Sie die Laufwerkhalterung, um sie vom PCIe-Adapterkarte zu entfernen.
  4. Entfernen Sie den hintere M.2-Bootadapter.

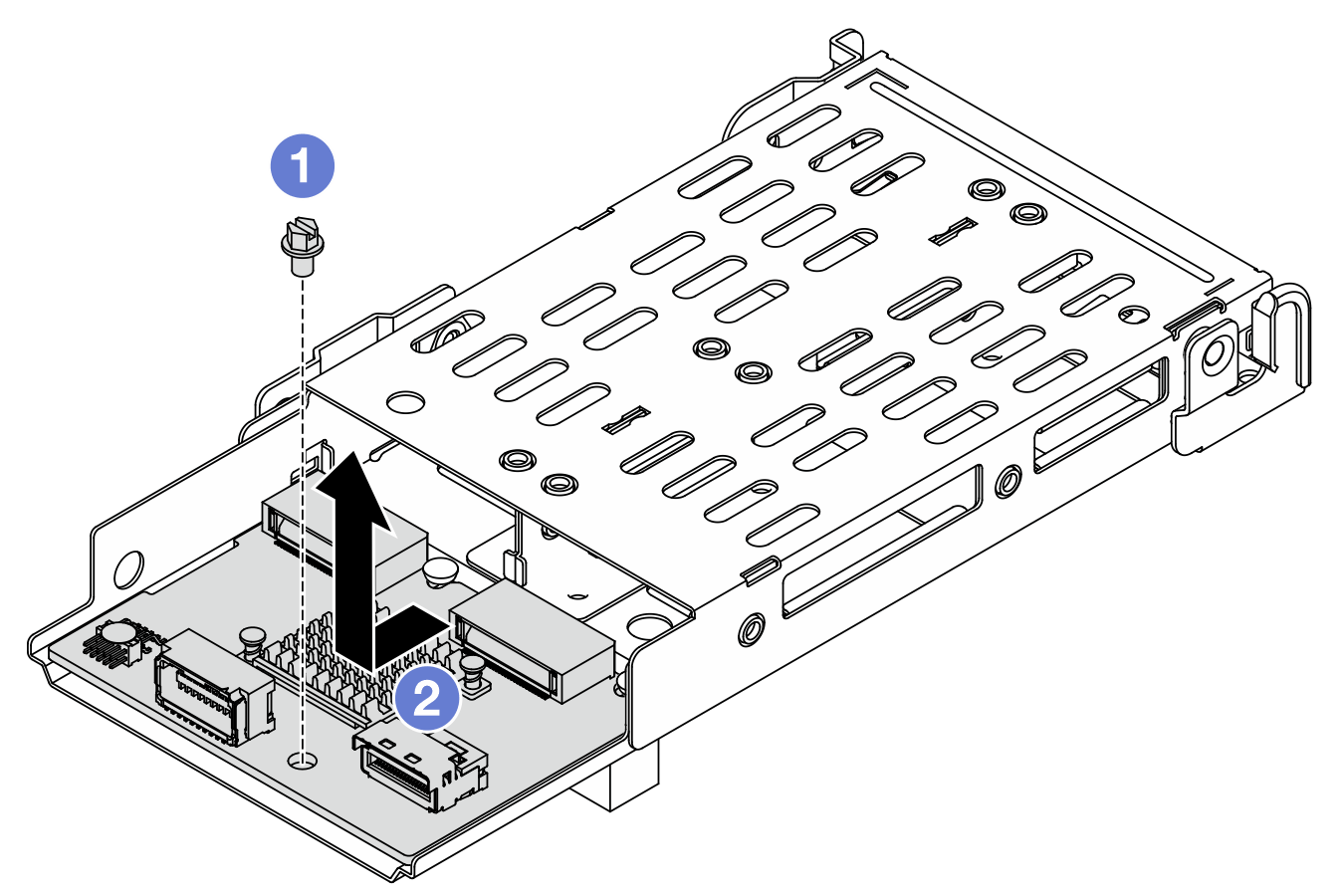

    Abbildung 2. Entfernen des M.2-Bootadapters
    Removing M.2 boot adapter

    1. Lösen Sie eine Schraube, mit der die Rückwandplatine an das Gehäuse befestigt ist.
    2. Ziehen Sie die Rückwandplatine wie oben abgebildet heraus und heben Sie sie aus dem Gehäuse.

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an.
