卸下後方 M.2 框架和背板

請依照本節中的指示卸下後方 M.2 框架和背板。

程序

1. 為此作業做好準備。
   1. 卸下所有熱抽換 M.2 硬碟組件，請參閱卸下熱抽換 M.2 硬碟組件。
   2. 卸下前方上蓋。請參閱卸下前方上蓋。
   3. 卸下後方上蓋。請參閱卸下後方上蓋。
   4. 卸下 PCIe 擴充卡。請參閱卸下 PCIe 擴充卡。
2. 拔掉連接到 M.2 開機配接卡的所有纜線，並加以記錄。
3. 卸下後方 M.2 框架。

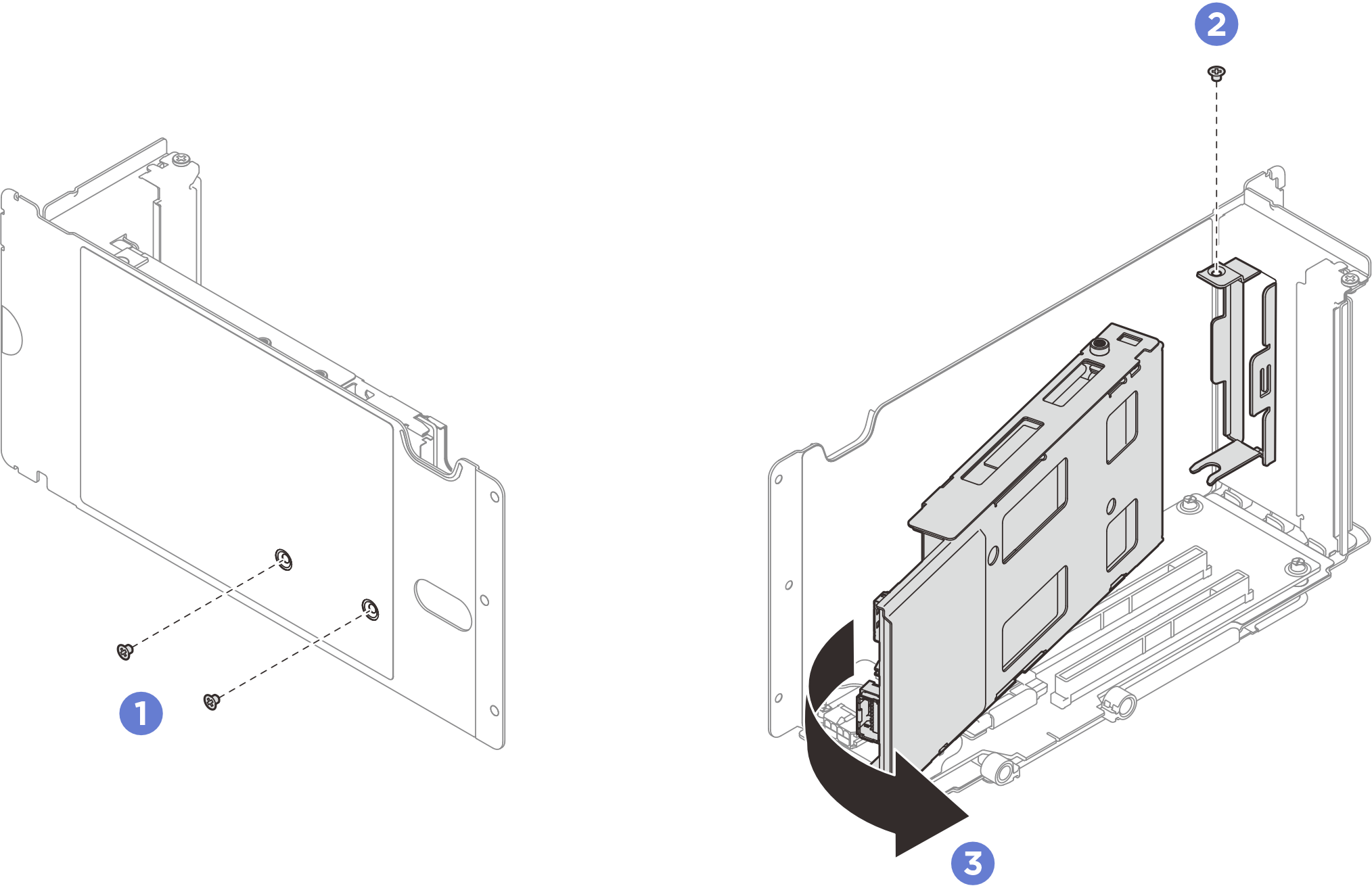

   圖 1. 卸下 M.2 框架






   1. 從 PCIe 擴充卡頂部卸下兩顆螺絲。
   2. 卸下將框架固定到 PCIe 擴充卡的螺絲。
   3. 旋轉框架，然後將其從 PCIe 擴充卡卸下。
4. 卸下背面 M.2 開機配接卡。

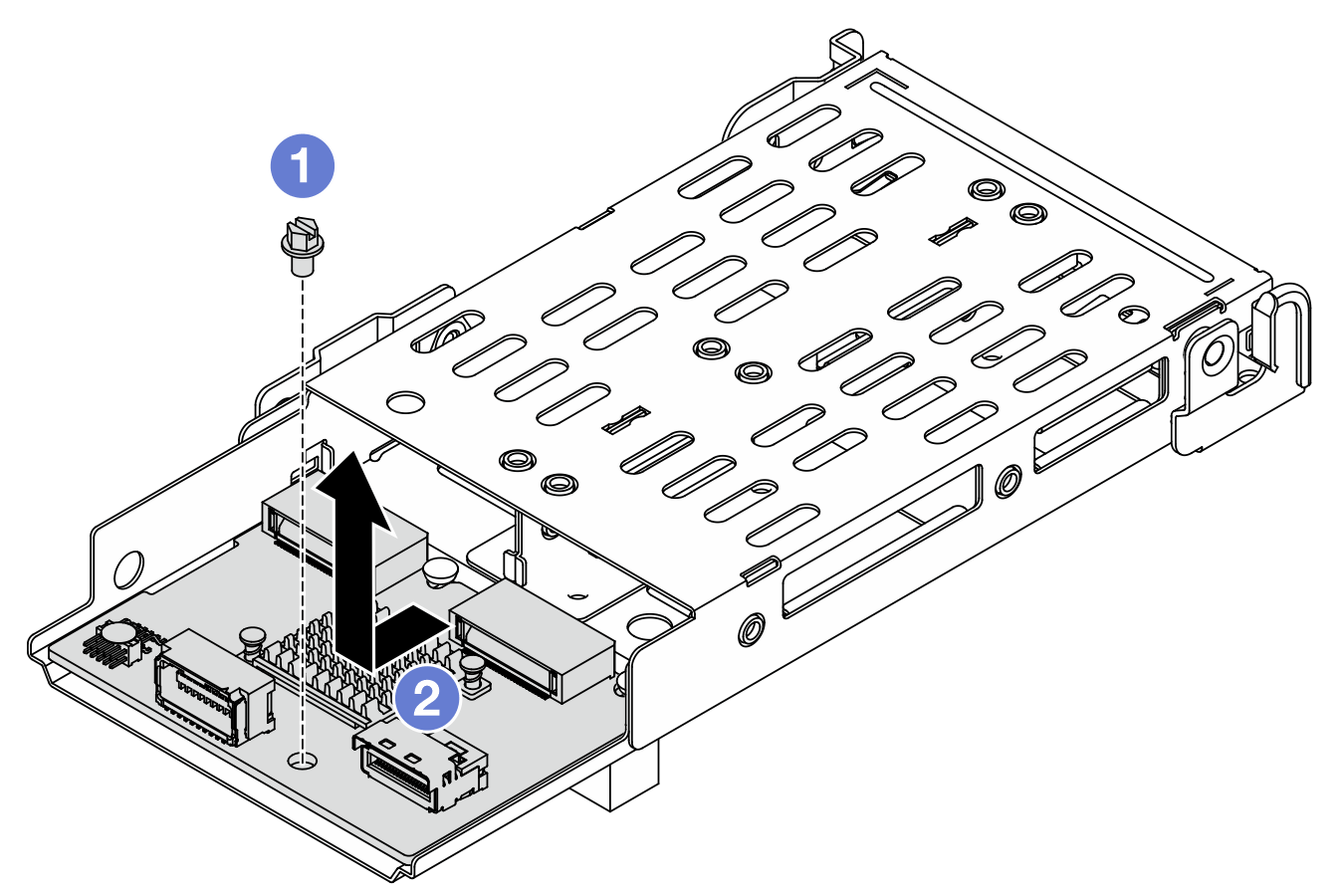

   圖 2. 卸下 M.2 開機配接卡






   1. 鬆開將背板固定在框架上的單顆螺絲。
   2. 如上圖所示滑動背板，然後從框架中提起取出。
