ถอดตัวครอบและแบ็คเพลนไดรฟ์ M.2 ด้านหลัง

ทำตามคำแนะนำในส่วนนี้เพื่อถอดตัวครอบและแบ็คเพลนไดรฟ์ M.2 ด้านหลัง

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ถอดส่วนประกอบไดรฟ์ M.2 แบบ Hot-swap ทั้งหมด โปรดดู ถอดส่วนประกอบไดรฟ์ M.2 แบบ Hot-swap
   2. ถอดฝาครอบด้านบนด้านหน้า โปรดดู ถอดฝาครอบด้านบนด้านหน้า
   3. ถอดฝาครอบด้านบนด้านหลัง โปรดดู ถอดฝาครอบด้านบนข้างหลัง
   4. ถอดตัวยก PCIe ดู ถอดตัวยก PCIe
2. ถอดสายทั้งหมดที่เชื่อมต่อกับอะแดปเตอร์บูต M.2 และบันทึกไว้
3. ถอดตัวครอบไดรฟ์ M.2 ด้านหลัง

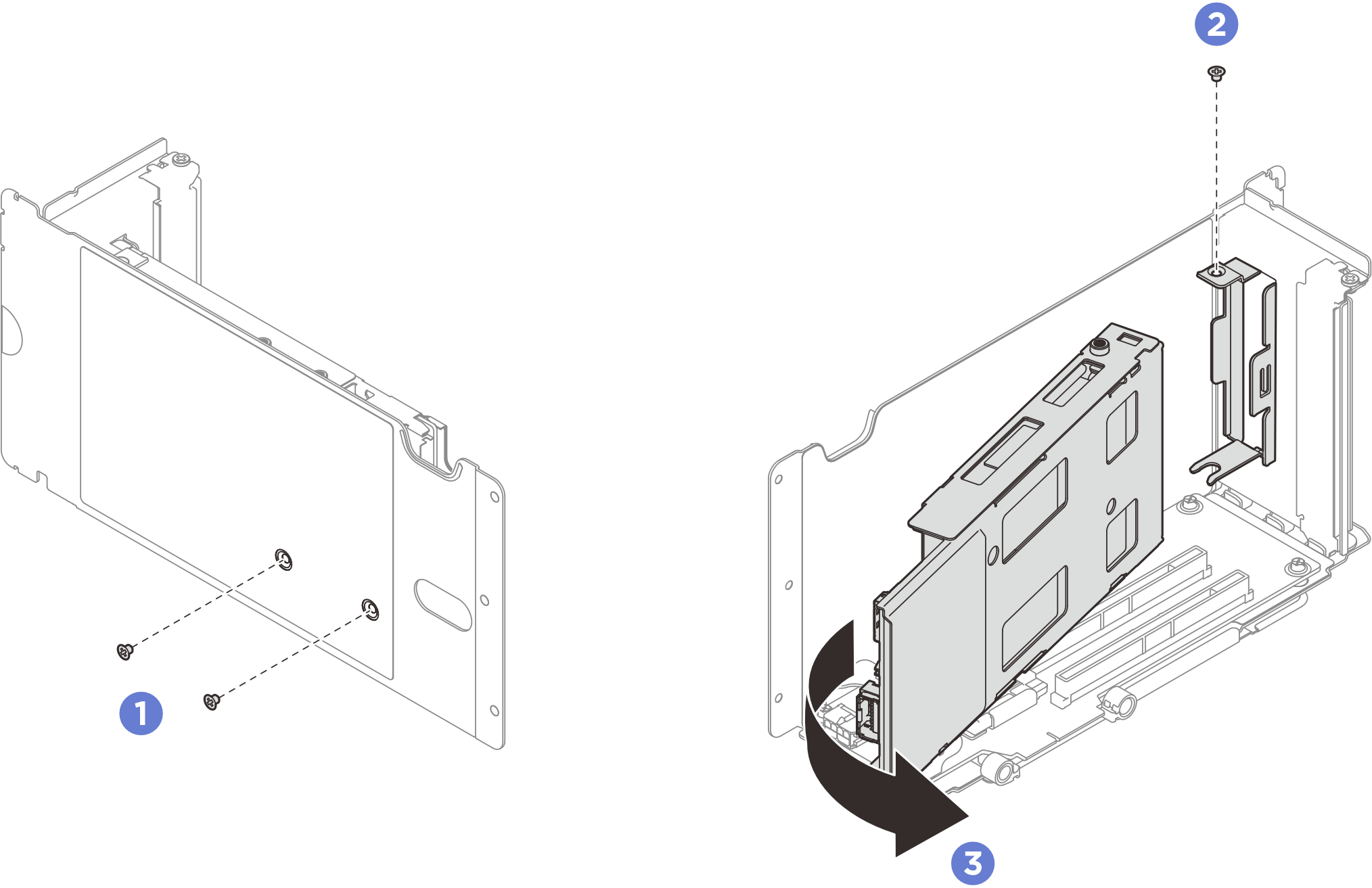

   รูปที่ 1. การถอดตัวครอบไดรฟ์ M.2






   1. ถอดสกรูสองตัวจากด้านบนของตัวยก PCIe
   2. ถอดสกรูที่ยึดตัวครอบไดรฟ์กับตัวยก PCIe
   3. หมุนตัวครอบไดรฟ์เพื่อถอดออกจากตัวยก PCIe
4. ถอดอะแดปเตอร์บูต M.2 ด้านหลัง

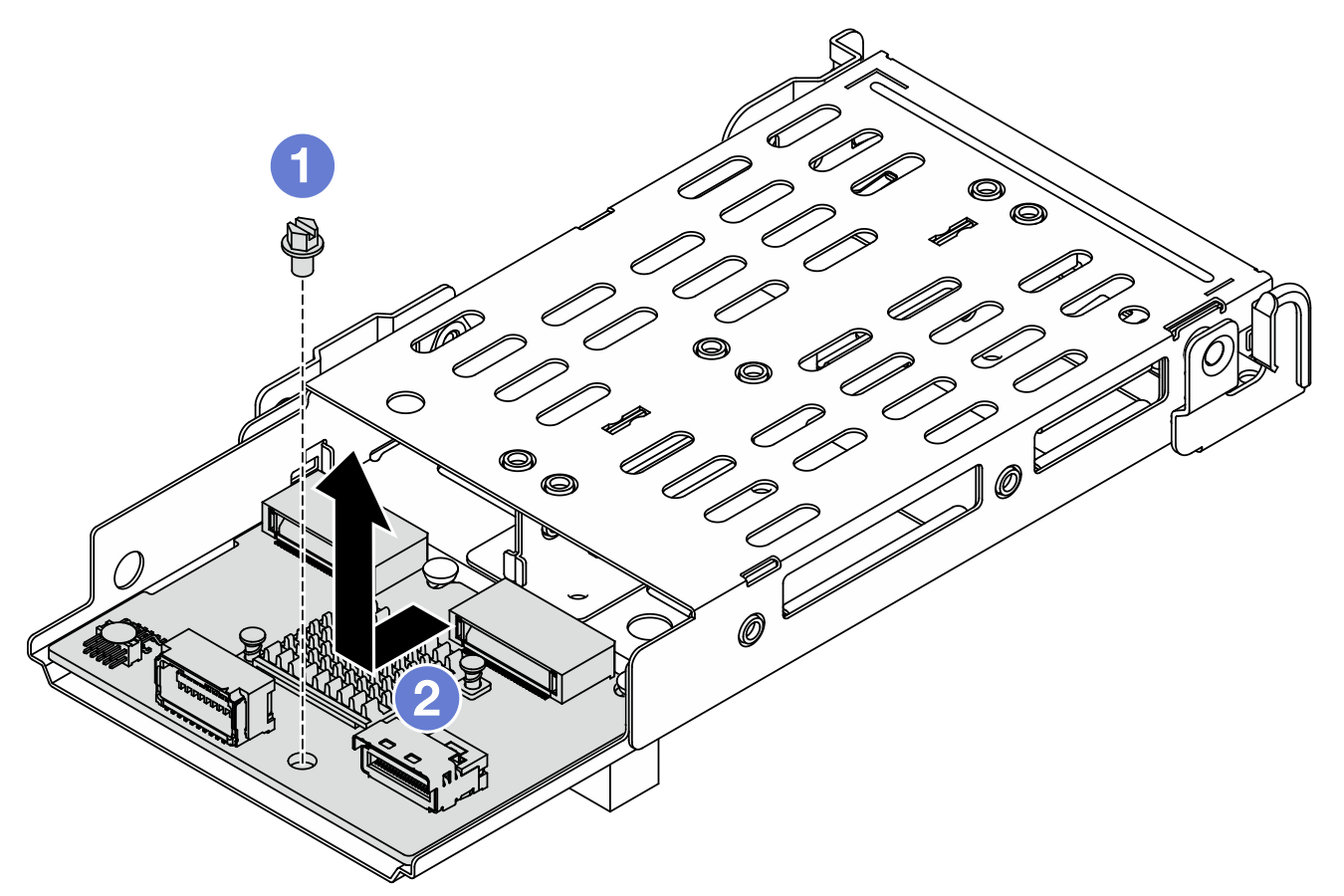

   รูปที่ 2. การถอดอะแดปเตอร์บูต M.2






   1. คลายสกรูหนึ่งตัวที่ล็อคแบ็คเพลนเข้ากับตัวครอบ
   2. เลื่อนแบ็คเพลนตามภาพด้านบนและยกออกจากตัวครอบ
