卸下背面 M.2 硬盘仓和背板

按照本节中的说明卸下背面 M.2 硬盘仓和背板。

过程

1. 为本任务做好准备。
   1. 卸下所有热插拔 M.2 硬盘组合件，请参阅卸下热插拔 M.2 硬盘组合件。
   2. 卸下前顶盖。请参阅卸下前顶盖。
   3. 卸下后顶盖。请参阅卸下后顶盖。
   4. 卸下 PCIe 转接件。请参阅卸下 PCIe 转接件。
2. 拔下所有连接到 M.2 引导适配器的线缆并记录下来。
3. 卸下背面 M.2 硬盘仓。

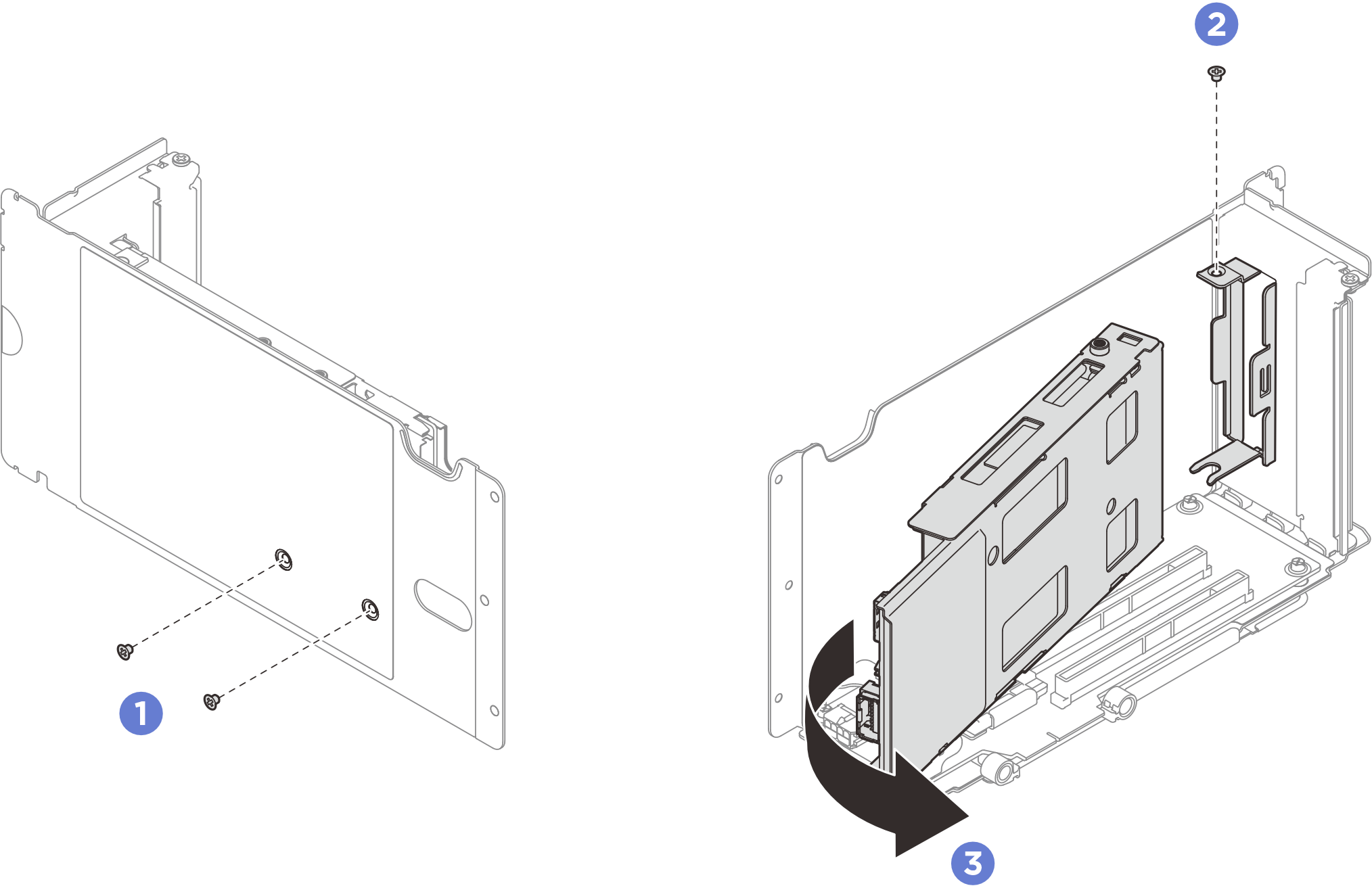

   图 1. 卸下 M.2 硬盘仓






   1. 从 PCIe 转接件顶部卸下两颗螺钉。
   2. 卸下将硬盘仓固定到 PCIe 转接件的螺钉。
   3. 旋转硬盘仓以将其从 PCIe 转接件上卸下。
4. 卸下背面 M.2 引导适配器。
   图 2. 卸下 M.2 引导适配器






   1. 拧松将背板固定到仓上的一颗螺钉。
   2. 如上图所示滑动背板，然后将其从仓上取下。
