Remover o compartimento de unidade M.2 traseira e o backplane

Siga as instruções desta seção para remover o compartimento de unidade M.2 e o backplane traseiros.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

  • Se o servidor estiver instalado em um rack, remova-o do rack. Consulte Remover o servidor dos trilhos.

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Remova todos os conjuntos de unidade M.2 hot-swap. Consulte Remover um conjunto de unidade hot-swap M.2.
    2. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
    3. Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
    4. Remova as placas riser PCIe. Consulte Remover uma placa riser PCIe.
  2. Desconecte todos os cabos conectados ao adaptador de inicialização M.2 e grave-os.
  3. Remova a gaiola de unidade M.2 traseira.

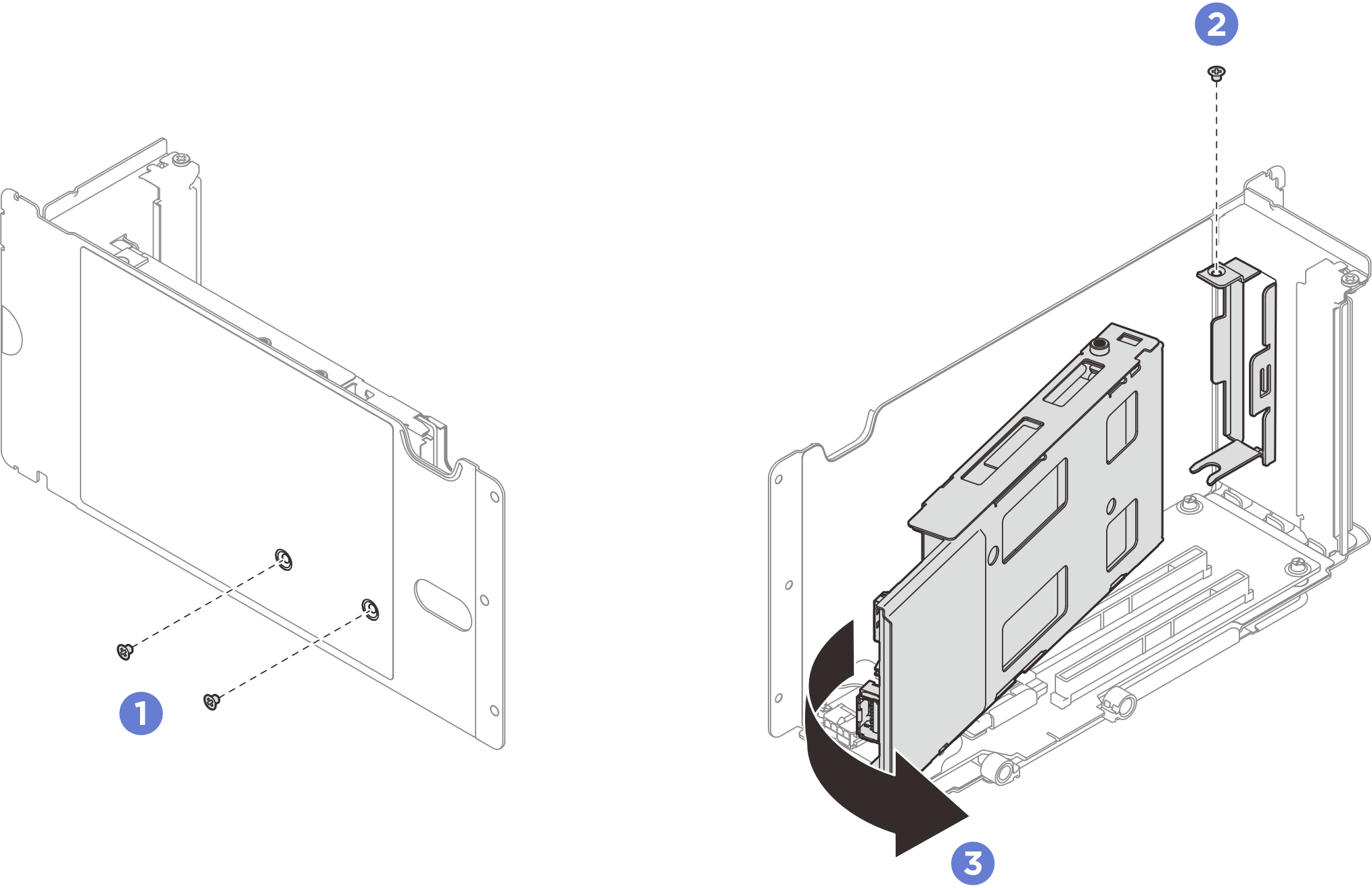

    Figura 1. Removendo a gaiola de unidade M.2
    Removing M.2 drive cage

    1. Remova os dois parafusos da parte superior da placa riser PCIe.
    2. Remova o parafuso que prende a gaiola de unidade na placa riser PCIe.
    3. Gire a gaiola de unidade para removê-la da placa riser PCIe.
  4. Remova o adaptador de inicialização M.2 traseiro.

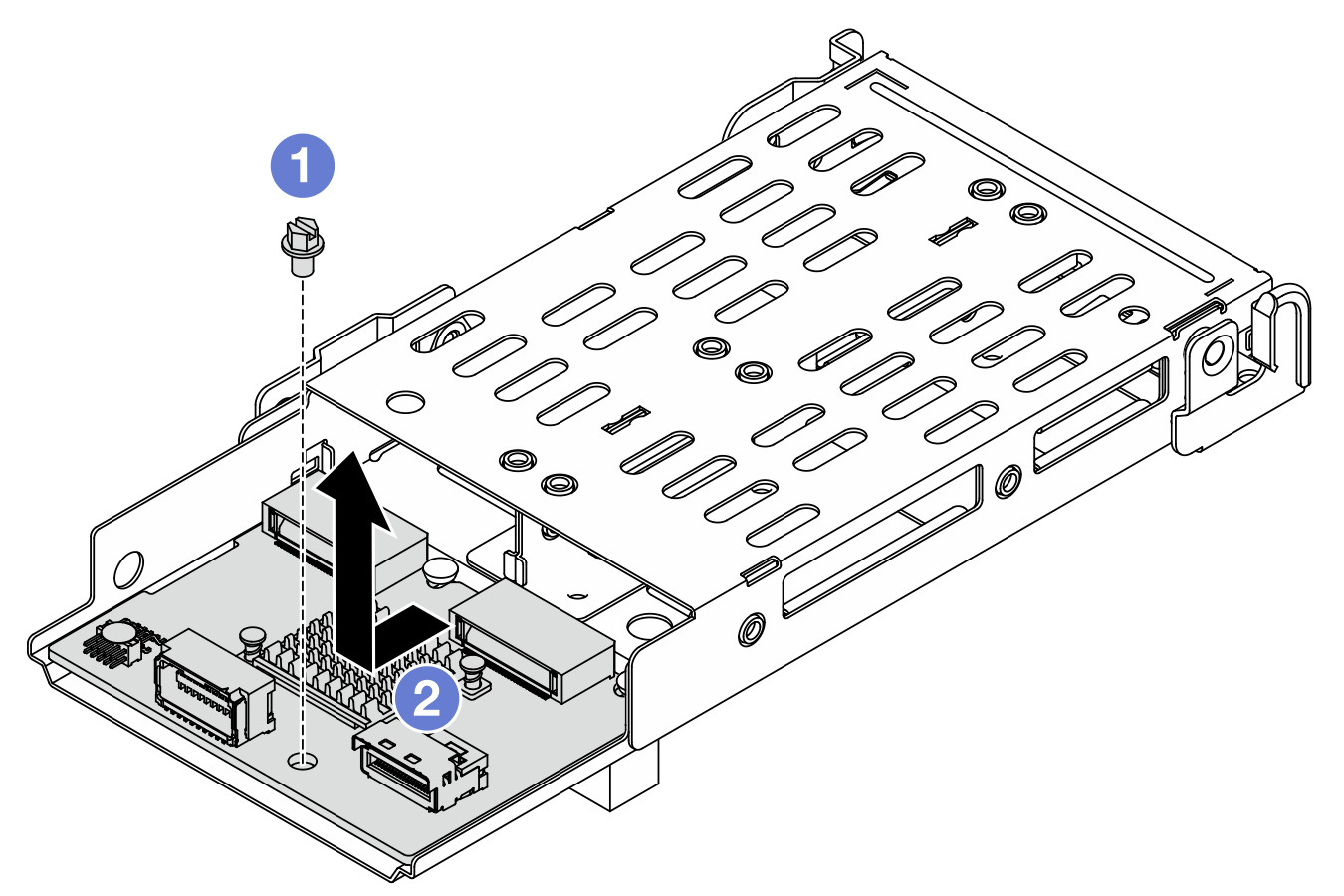

    Figura 2. Remoção do adaptador de inicialização M.2
    Removing M.2 boot adapter

    1. Solte um parafuso que prende o backplane à gaiola.
    2. Deslize o backplane conforme ilustrado acima e retire-o da gaiola.

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
