背面 M.2 ドライブ・ケージおよびバックプレーンを取り外す

背面 M.2 ドライブ・ケージおよびバックプレーンを取り外すには、このセクションの説明に従ってください。

このタスクについて

重要

安全に作業を行うために、取り付けのガイドラインおよび安全検査のチェックリストをお読みください。
サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。
サーバーをラックに取り付けている場合は、ラックから取り外します。レールからサーバーを取り外すを参照してください。

手順

このタスクの準備をします。
1. ホット・スワップ M.2 ドライブ・アセンブリーをすべて取り外します。ホット・スワップ M.2 ドライブ・アセンブリーの取り外しを参照してください。
2. 前面トップ・カバーを取り外します。前面トップ・カバーの取り外しを参照してください。
3. 背面トップ・カバーを取り外します。背面トップ・カバーの取り外しを参照してください。
4. PCIe ライザーを取り外します。PCIe ライザーの取り外しを参照してください。
M.2 ブート・アダプターに接続されているすべてのケーブルを取り外し、記録します。
背面 M.2 ドライブ・ケージを取り外します。

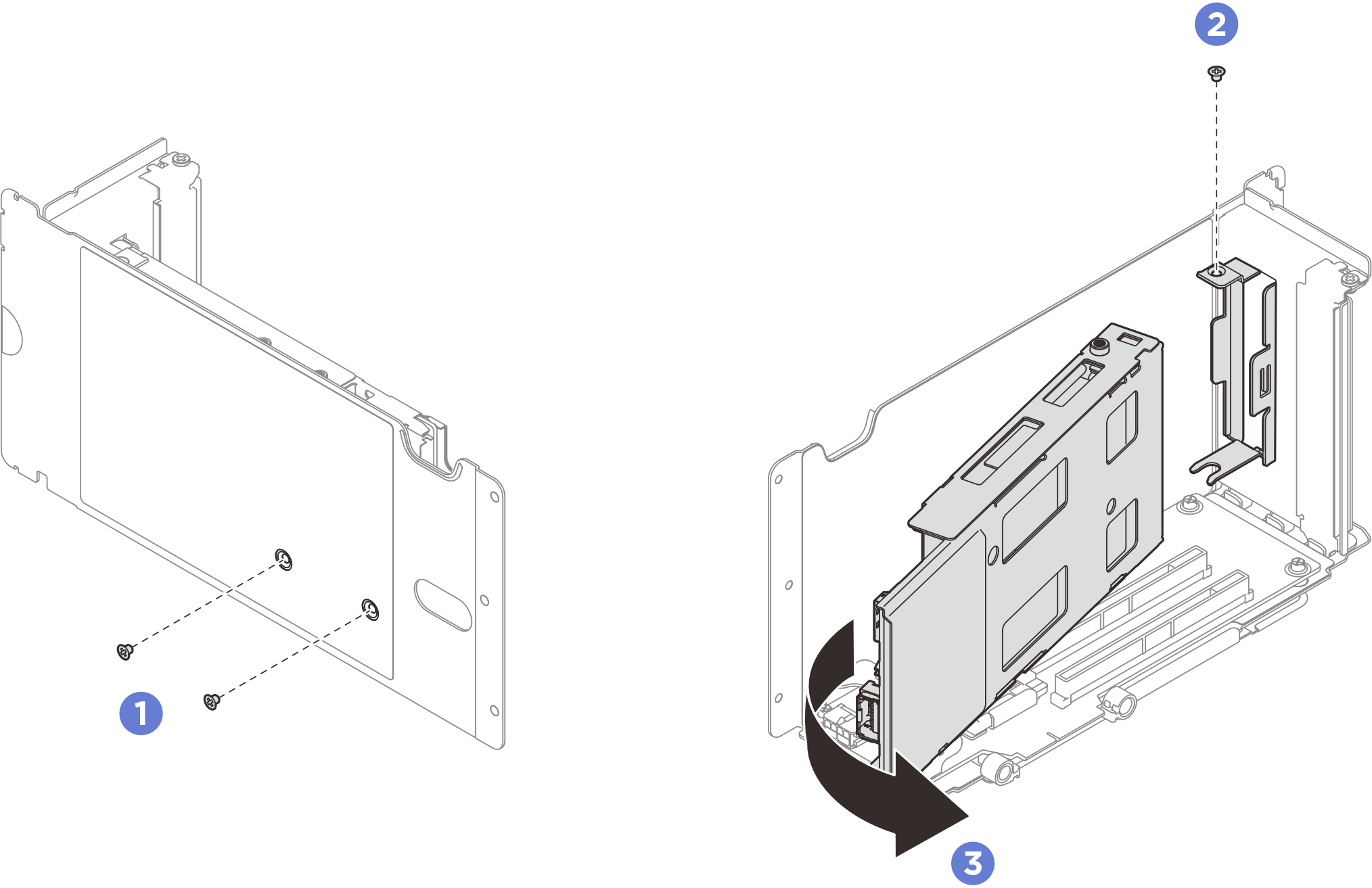

図 1. M.2 ドライブ・ケージの取り外し
1. PCIe ライザーの上部から 2 本のねじを取り外します。
2. ドライブ・ケージを PCIe ライザーに固定しているねじを取り外します。
3. ドライブ・ケージを回転して、PCIe ライザーから取り外します。
背面 M.2 ブート・アダプターを取り外します。

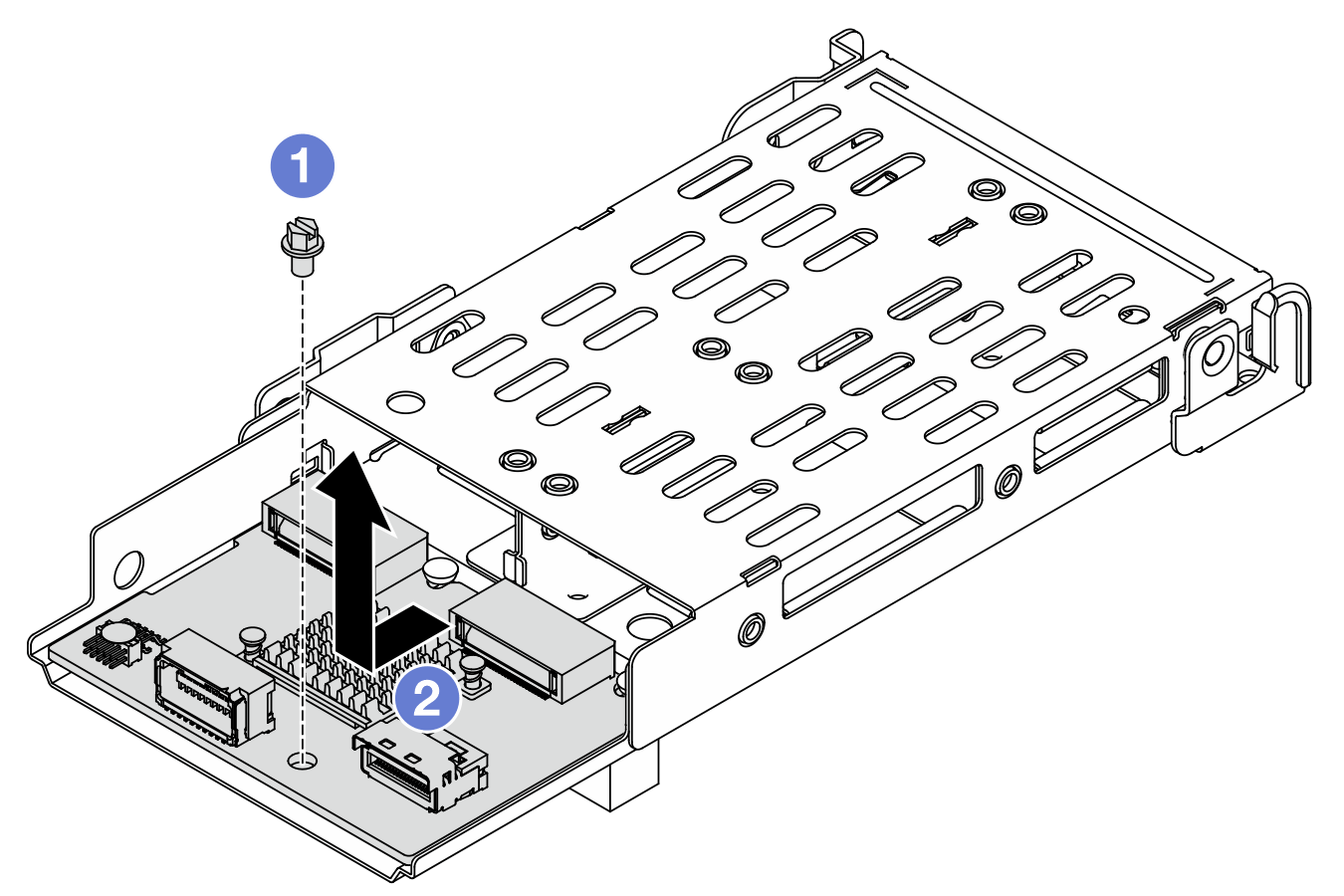

図 2. M.2 ブート・アダプターの取り外し
1. バックプレーンをケージに固定している 1 本のねじを緩めます。
2. 上の図のようにバックプレーンをスライドさせ、持ち上げてケージから取り外します。

完了したら

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
