Extracción del compartimiento de la unidad M.2 posterior y la placa posterior

Siga las instrucciones que aparecen en esta sección para quitar el compartimiento de la unidad M.2 posterior y la placa posterior.

Acerca de esta tarea

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

  • Si el servidor está instalado en un bastidor, quítelo del bastidor. Consulte Extracción del servidor de los rieles.

Procedimiento

  1. Prepárese para esta tarea.
    1. Quite todos los conjuntos de unidad M.2 de intercambio en caliente. Consulte Extracción de un conjunto de unidad M.2 de intercambio en caliente.
    2. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
    3. Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
    4. Quite las expansiones PCIe. Consulte Extracción de una tarjeta de expansión PCIe.
  2. Desconecte todos los cables conectados al adaptador de arranque M.2 y anótelos.
  3. Quite el compartimiento de la unidad M.2 posterior.

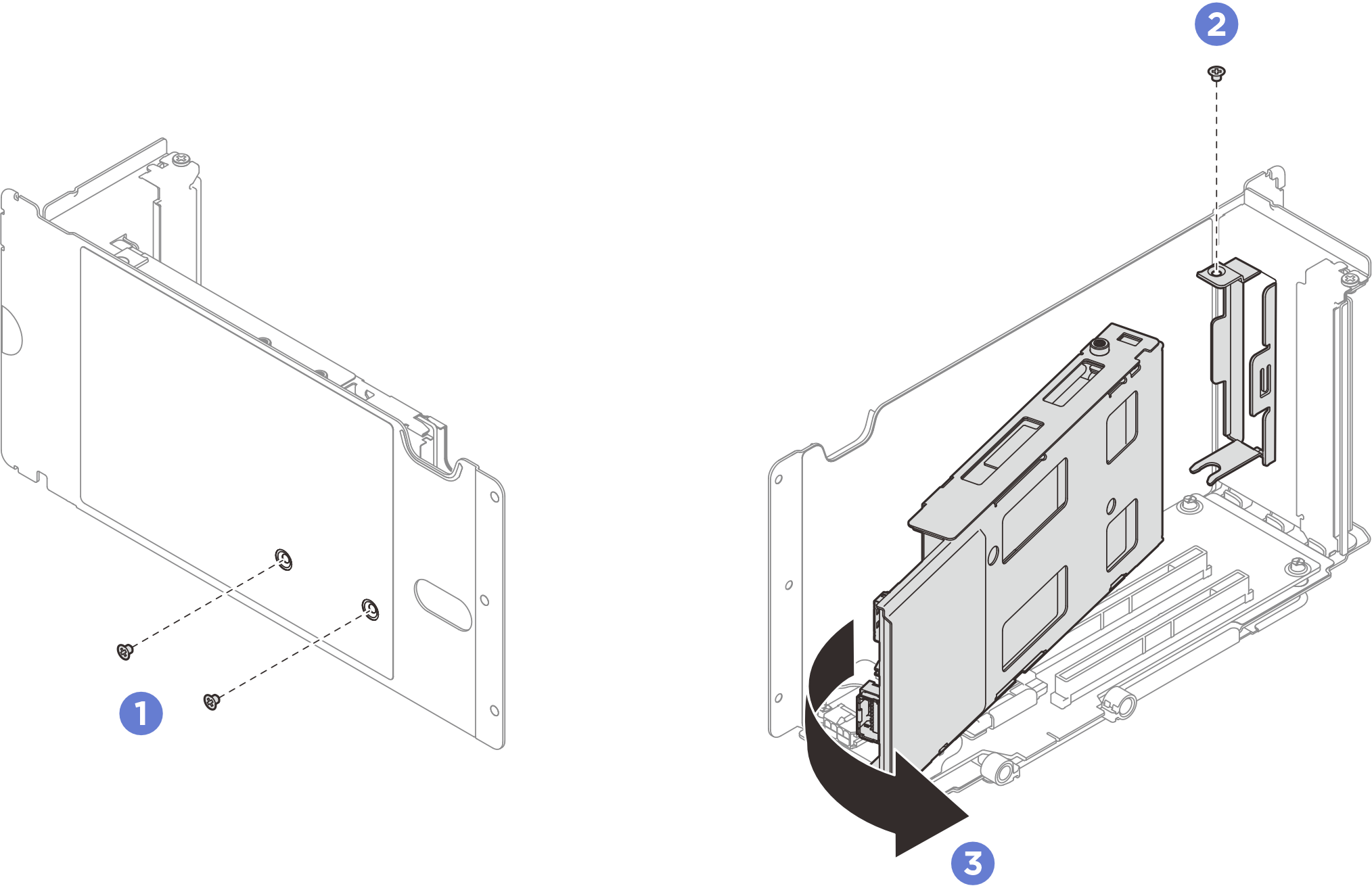

    Figura 1. Extracción del compartimiento de la unidad M.2
    Removing M.2 drive cage

    1. Quite los dos tornillos de la parte superior de la expansión PCIe.
    2. Quite el tornillo que fija el compartimiento de la unidad a la expansión PCIe.
    3. Gire el compartimiento de la unidad para quitarla de la expansión PCIe.
  4. Quite el adaptador de arranque M.2 posterior.

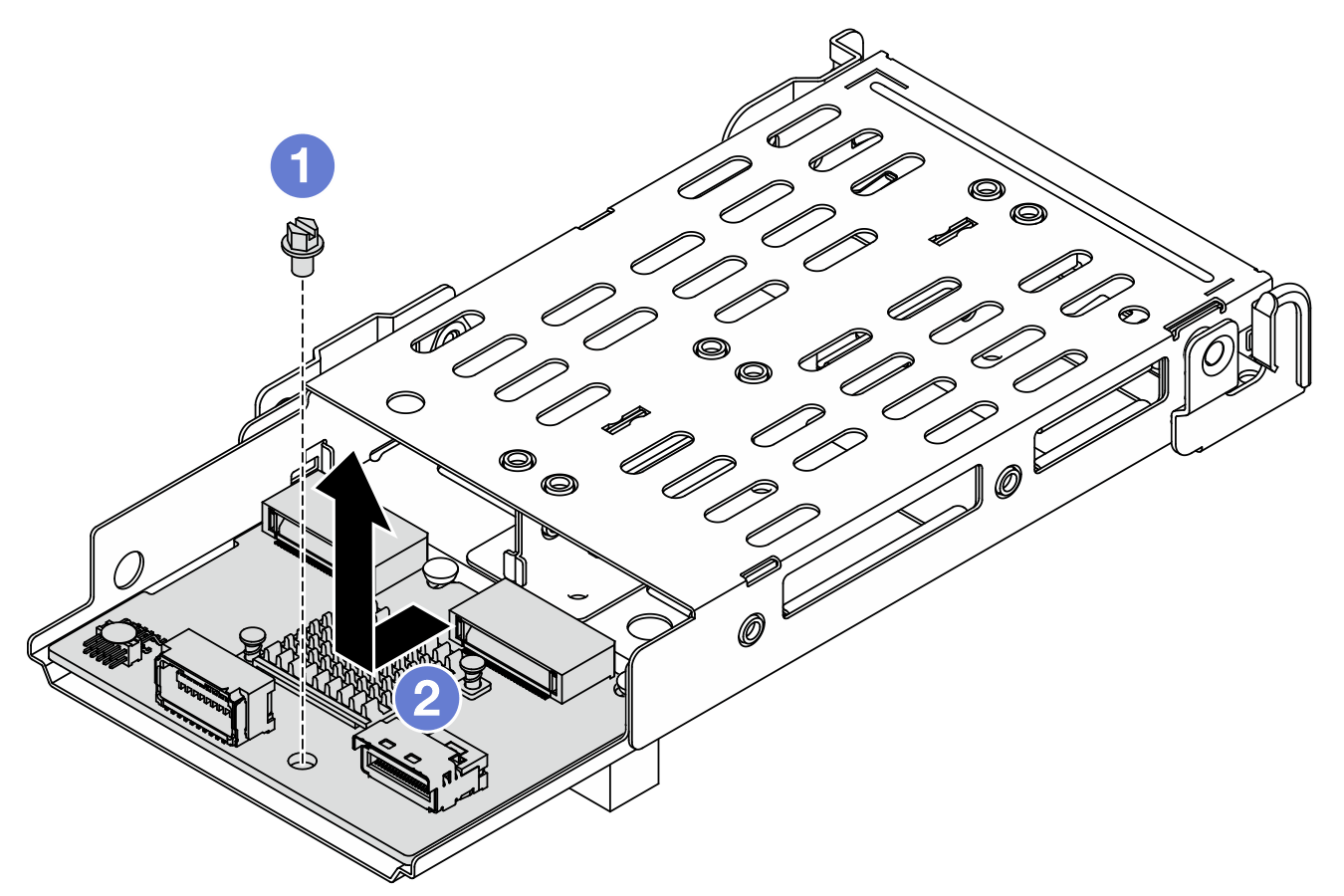

    Figura 2. Extracción del adaptador de arranque M.2
    Removing M.2 boot adapter

    1. Suelte un tornillo que fija la placa posterior al compartimiento.
    2. Deslice la placa posterior tal como se muestra arriba y levántela para quitarla del compartimiento.

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.

Video de demostración

Vea el procedimiento en YouTube
