Instalación del compartimiento de la unidad M.2 posterior y la placa posterior
Siga las instrucciones que aparecen en esta sección para instalar el compartimiento de la unidad M.2 posterior y la placa posterior.
Acerca de esta tarea
Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.
Procedimiento

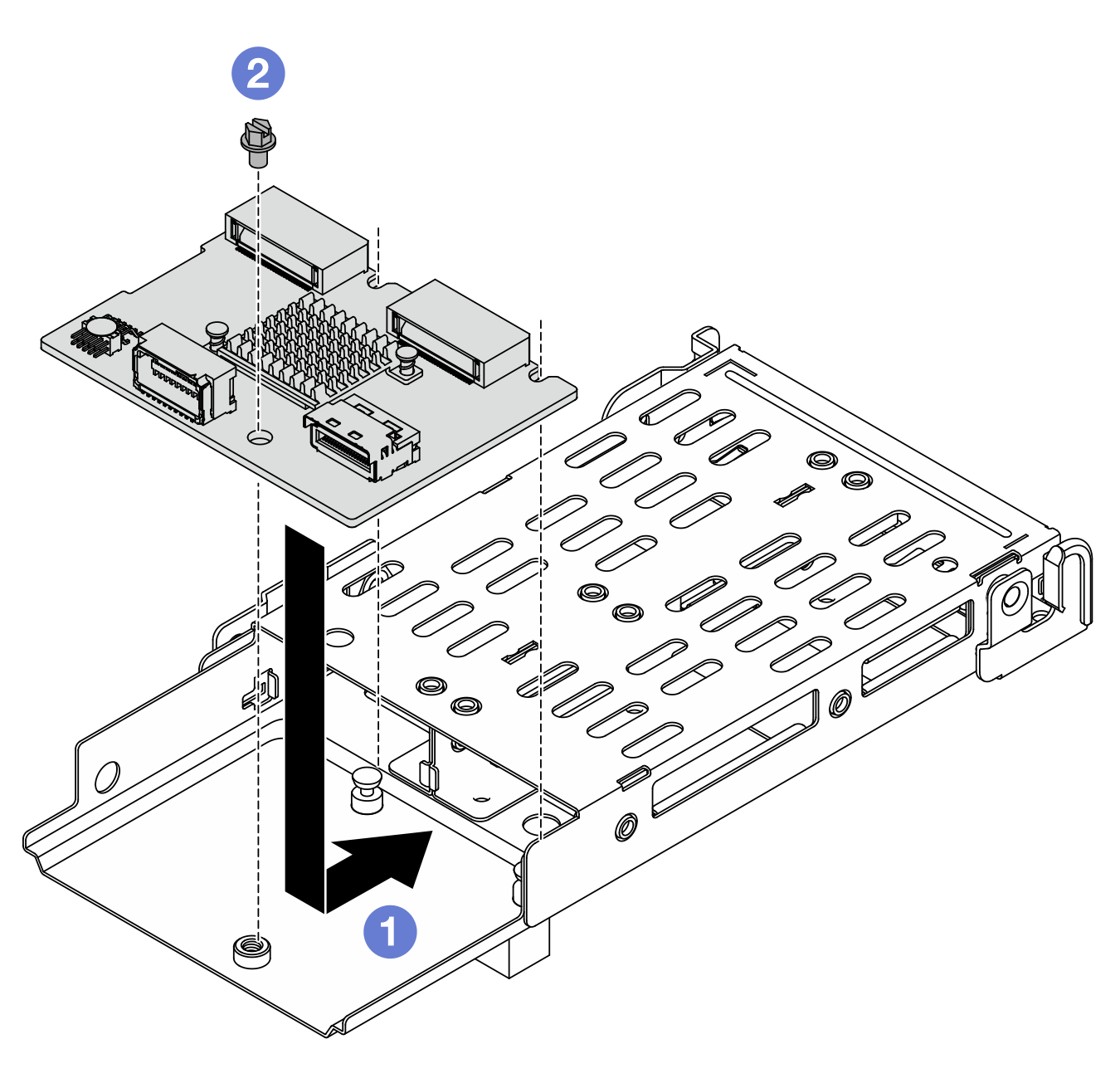

- Instale el adaptador de arranque M.2 posterior en el compartimiento de la unidad M.2.Figura 1. Instalación del adaptador de arranque M.2
Coloque la placa posterior en el compartimiento y deslícela tal como se muestra arriba para engancharla.
Apriete un tornillo para fijarla en el compartimiento.

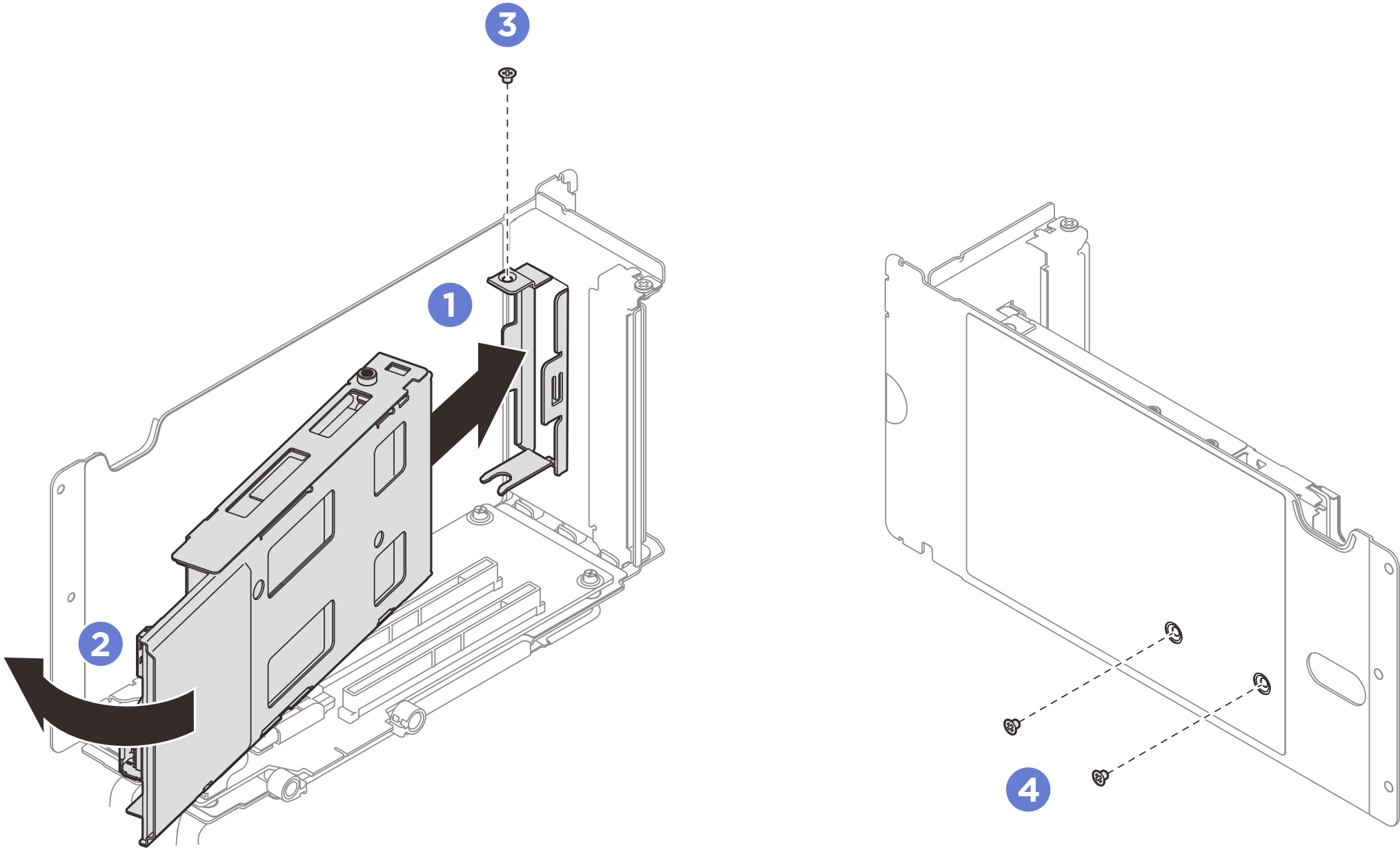

- Instale el compartimiento de la unidad M.2 posterior.Figura 2. Instalación del compartimiento de la unidad M.2
- Alinee e instale el compartimiento de la unidad con la ranura en la tarjeta de expansión PCIe.
- Gire el otro extremo del compartimiento de la unidad hacia dentro.
Instale el tornillo para fijar el compartimiento de la unidad a la expansión PCIe.
Instale los dos tornillos en la parte superior de la expansión PCIe.
- Vuelva a instalar las expansiones PCIe. Consulte Instalación de una tarjeta de expansión PCIe.
- Vuelva a instalar la cubierta superior posterior. Consulte Instalación de la cubierta superior posterior.
- Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.
- Instale todos los conjuntos de unidades M.2 de intercambio en caliente posteriores. Consulte Instalación de un conjunto de unidad M.2 de intercambio en caliente.
- Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
- Use Lenovo XClarity Provisioning Manager para configurar el RAID. Para obtener más información, consulte: Página del portal de Lenovo XClarity Provisioning Manager.
