安裝後方 M.2 框架和背板

請依照本節中的指示安裝後方 M.2 框架和背板。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

程序

  1. 將背面 M.2 開機配接卡安裝到 M.2 框架。

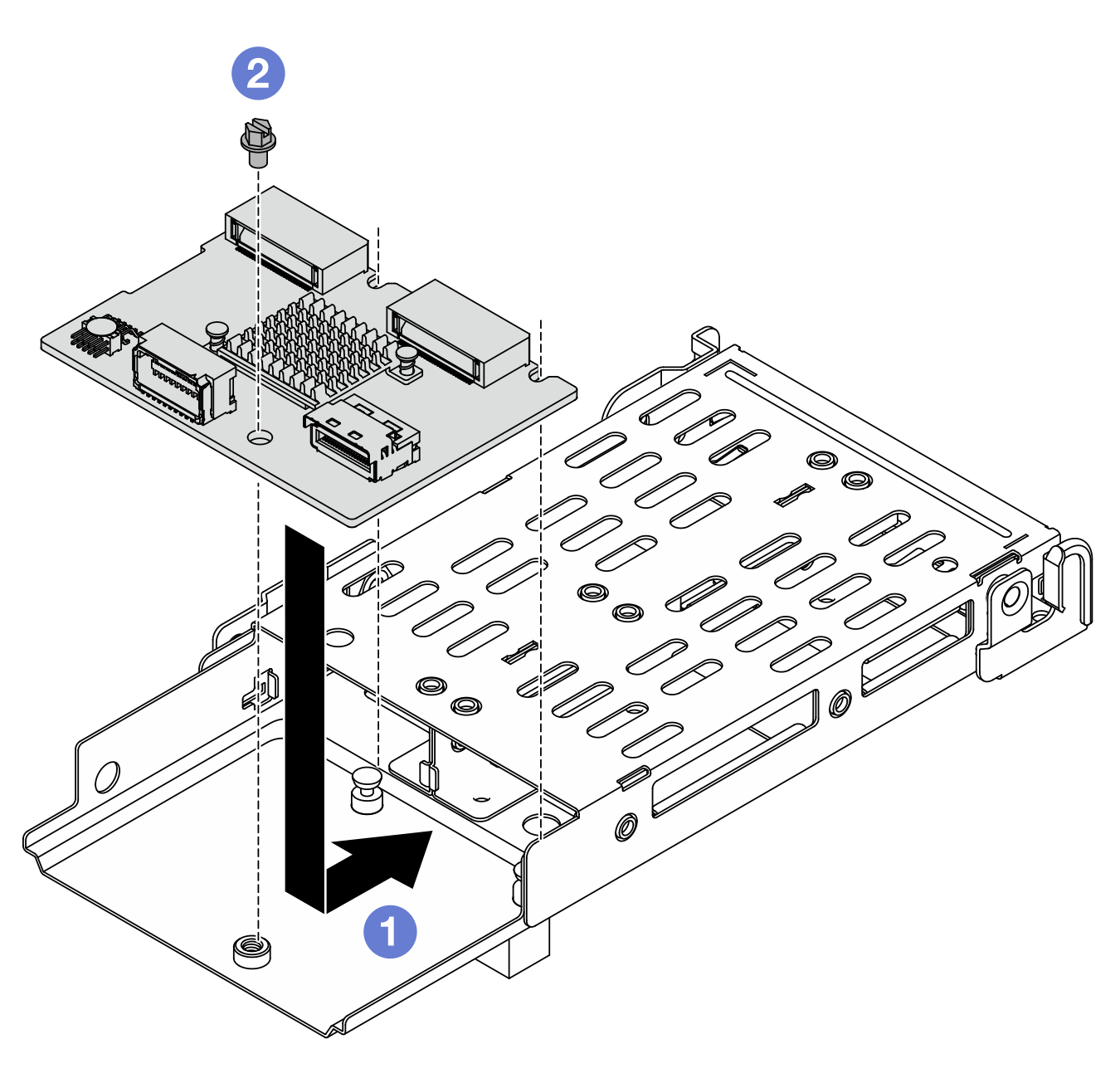

    圖 1. 安裝 M.2 開機配接卡
    Installing M.2 boot adapter

    1. 將背板放在框架上，然後依上圖所示滑動使其嚙合。
    2. 鎖緊一根螺絲，將背板固定到框架上。
  2. 安裝後方 M.2 框架。

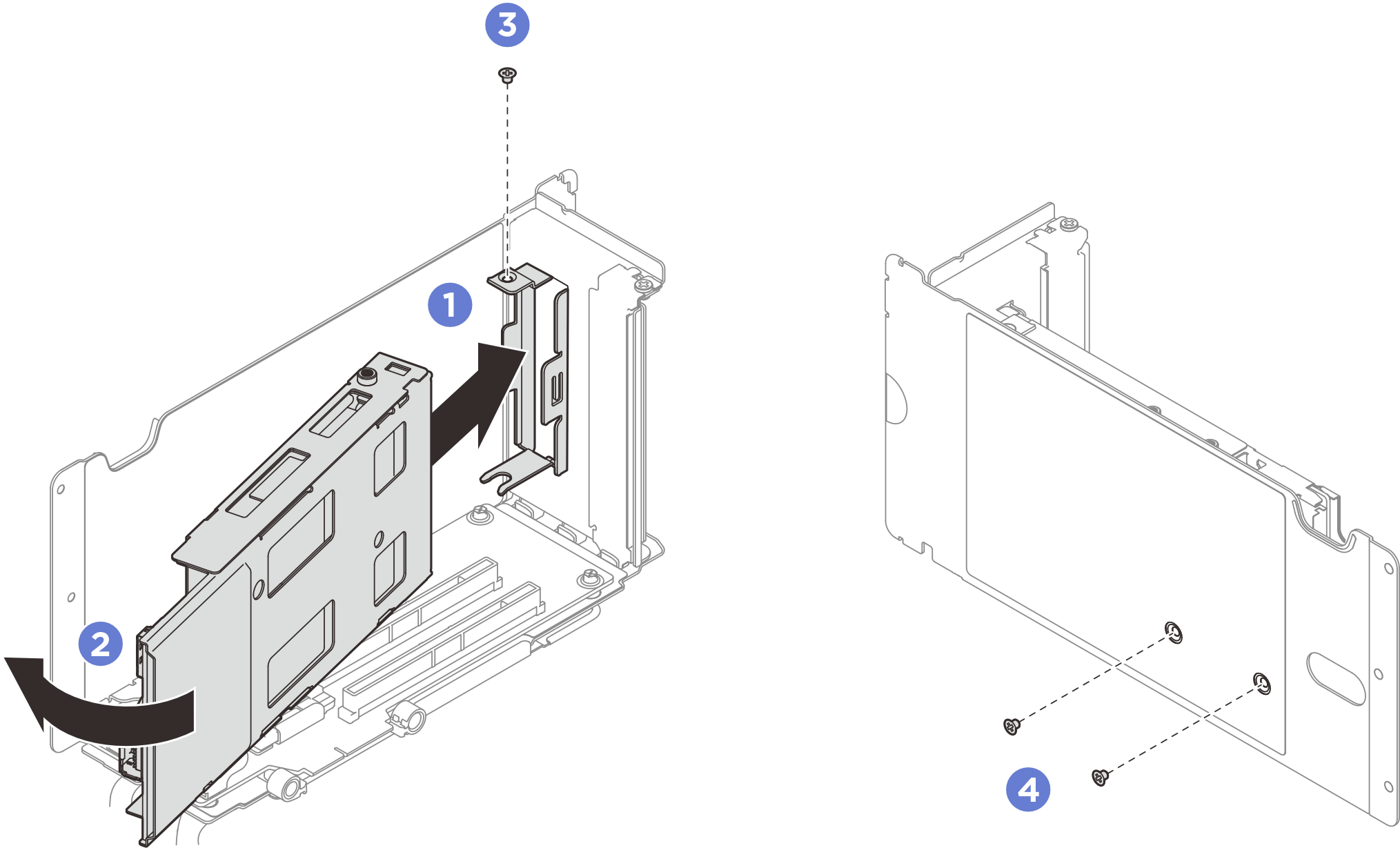

    圖 2. 安裝 M.2 框架
    Installing M.2 drive cage

    1. 將框架對齊並安裝到 PCIe 擴充卡上的插槽。
    2. 向內旋轉框架的另一端。
    3. 安裝螺絲，將框架固定到 PCIe 擴充卡。
    4. 在 PCIe 擴充卡頂部鎖上兩顆螺絲。
  3. 將所有纜線連接到 M.2 開機配接卡。
在您完成之後
  1. 重新安裝 PCIe 擴充卡。請參閱安裝 PCIe 擴充卡。
  2. 重新安裝後方上蓋。請參閱安裝後方上蓋。
  3. 重新安裝前方上蓋。請參閱安裝前方上蓋。
  4. 安裝所有背面熱抽換 M.2 硬碟組件，請參閱安裝熱抽換 M.2 硬碟組件。
  5. 完成零件更換。請參閱完成零件更換。
  6. 使用 Lenovo XClarity Provisioning Manager 來配置 RAID。如需相關資訊，請參閱：Lenovo XClarity Provisioning Manager 入口網站頁面。
