Установка заднего отсека для дисков M.2 и объединительной панели
В этом разделе приведены инструкции по установке заднего отсека для дисков M.2 и объединительной панели.
Об этой задаче
Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.
Процедура

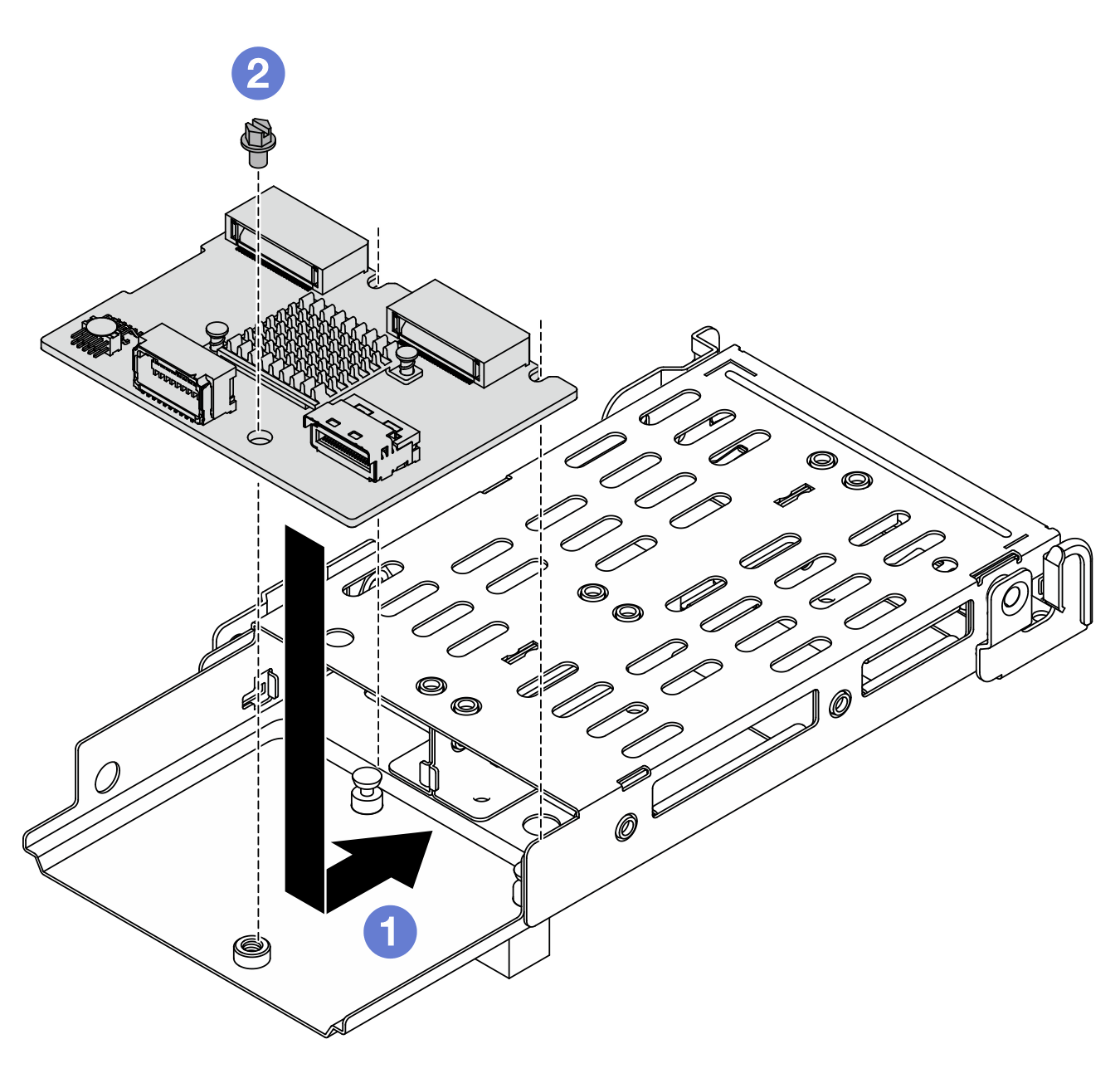

- Установите задний адаптер загрузки M.2 в отсек для дисков M.2.Рис. 1. Установка адаптера загрузки M.2
Разместите объединительную панель на отсеке и сдвиньте ее, как показано на рисунке выше, чтобы зафиксировать.
Закрепите объединительную панель на отсеке одним винтом.

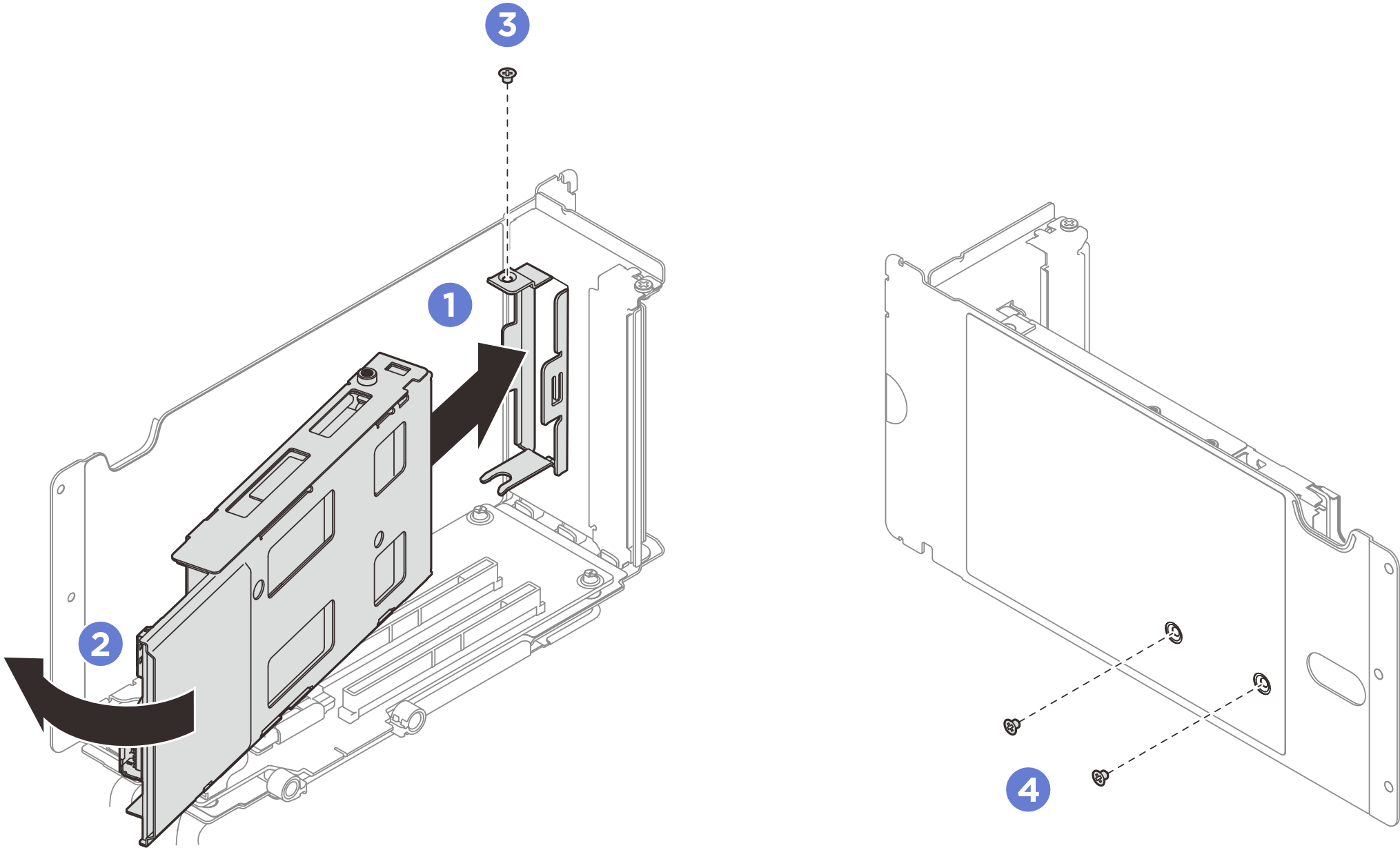

- Установите задний отсек для дисков M.2.Рис. 2. Установка отсека для дисков M.2
- Совместите отсек для дисков с гнездом на плате-адаптере Riser PCIe и установите его.
- Поверните другой конец отсека для дисков в направлении внутрь.
Прикрепите отсек для дисков к плате-адаптеру Riser PCIe винтом.
Установите в верхней части платы-адаптера Riser PCIe два винта.
- Установите на место платы-адаптеры Riser PCIe. См. раздел Установка платы-адаптера Riser PCIe.
- Установите на место задний верхний кожух. См. раздел Установка заднего верхнего кожуха.
- Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.
- Установите все задние блоки оперативно заменяемых дисков M.2 (см. раздел Установка блока оперативно заменяемых дисков M.2).
- Завершите замену компонентов. См. раздел Завершение замены компонентов.
- Настройте RAID с помощью программы Lenovo XClarity Provisioning Manager. Дополнительные сведения см. по следующему адресу: Страница портала Lenovo XClarity Provisioning Manager.
