Installazione del telaio e del backplane dell'unità M.2 posteriore

Seguire le istruzioni riportate in questa sezione per installare il telaio e il backplane dell'unità M.2 posteriore.

Procedura

1. Installare l'adattatore di avvio M.2 posteriore nel telaio unità M.2.

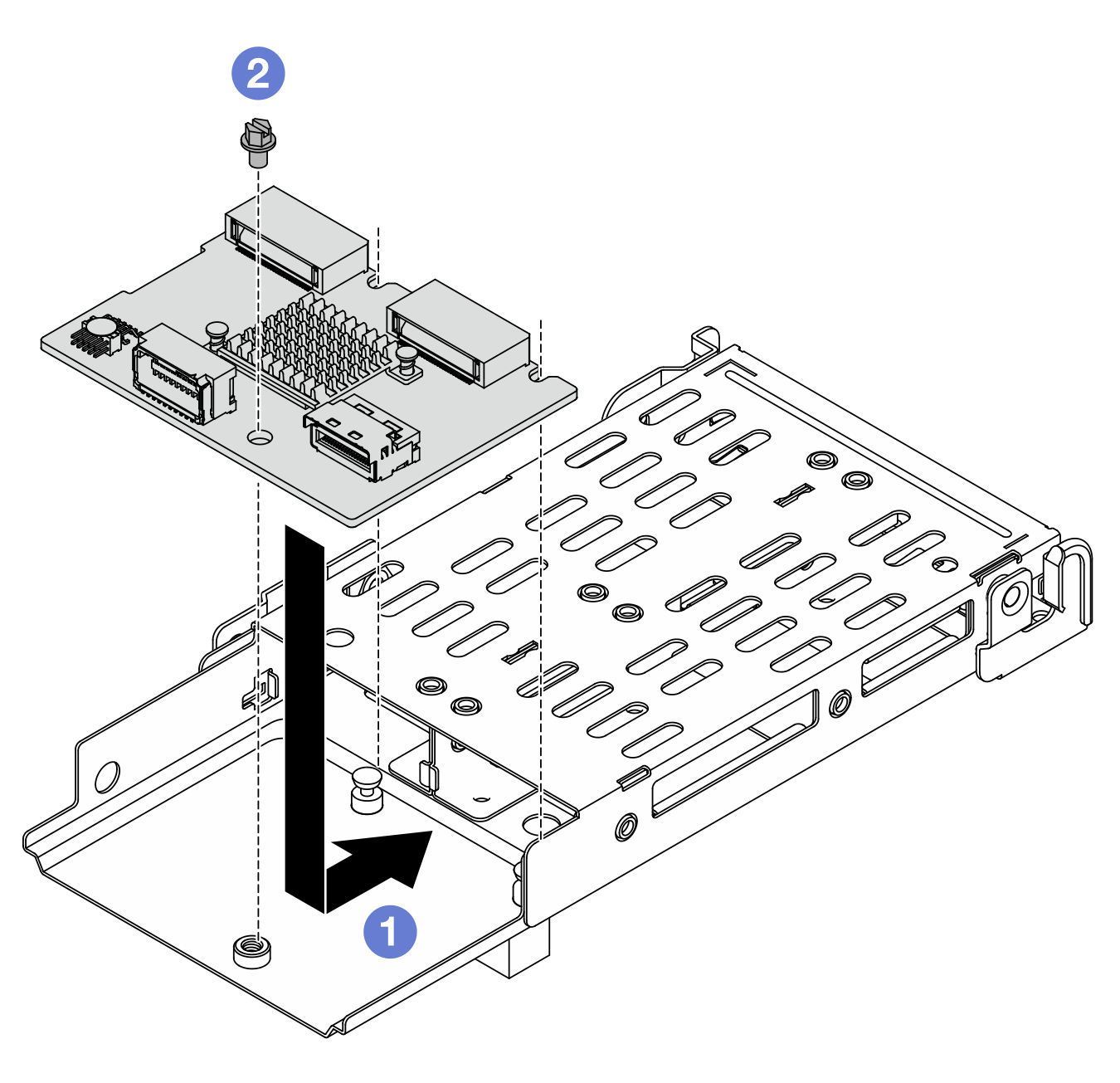

   Figura 1. Installazione dell'adattatore di avvio M.2






   1. Posizionare il backplane sul telaio e farlo scorrere come illustrato in precedenza per agganciarlo.
   2. Serrare una vite per fissarla al telaio.
2. Installare il telaio dell'unità M.2 posteriore.

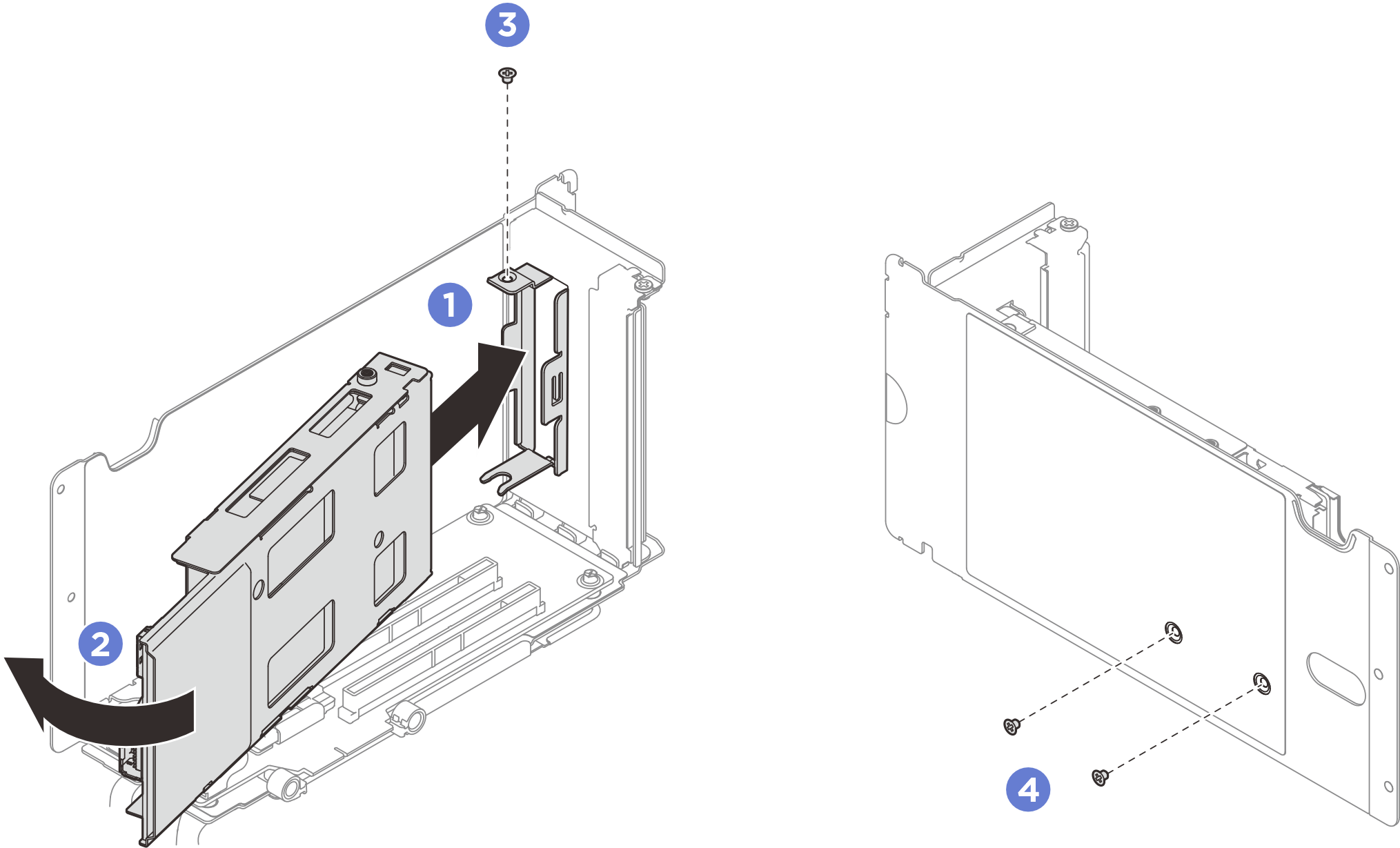

   Figura 2. Installazione del telaio unità M.2






   1. Allineare e installare il telaio unità con lo slot sulla scheda verticale PCIe.
   2. Ruotare l'altra estremità del telaio unità verso l'interno.
   3. Installare la vite per fissare il telaio unità alla scheda verticale PCIe.
   4. Installare le due viti sulla parte superiore della scheda verticale PCIe.
3. Collegare tutti i cavi all'adattatore di avvio M.2.
