安装背面 M.2 硬盘仓和 M.2 引导适配器

按照本节中的说明安装背面 M.2 硬盘仓和 M.2 引导适配器。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

过程

  1. 将背面 M.2 引导适配器安装到 M.2 硬盘仓。

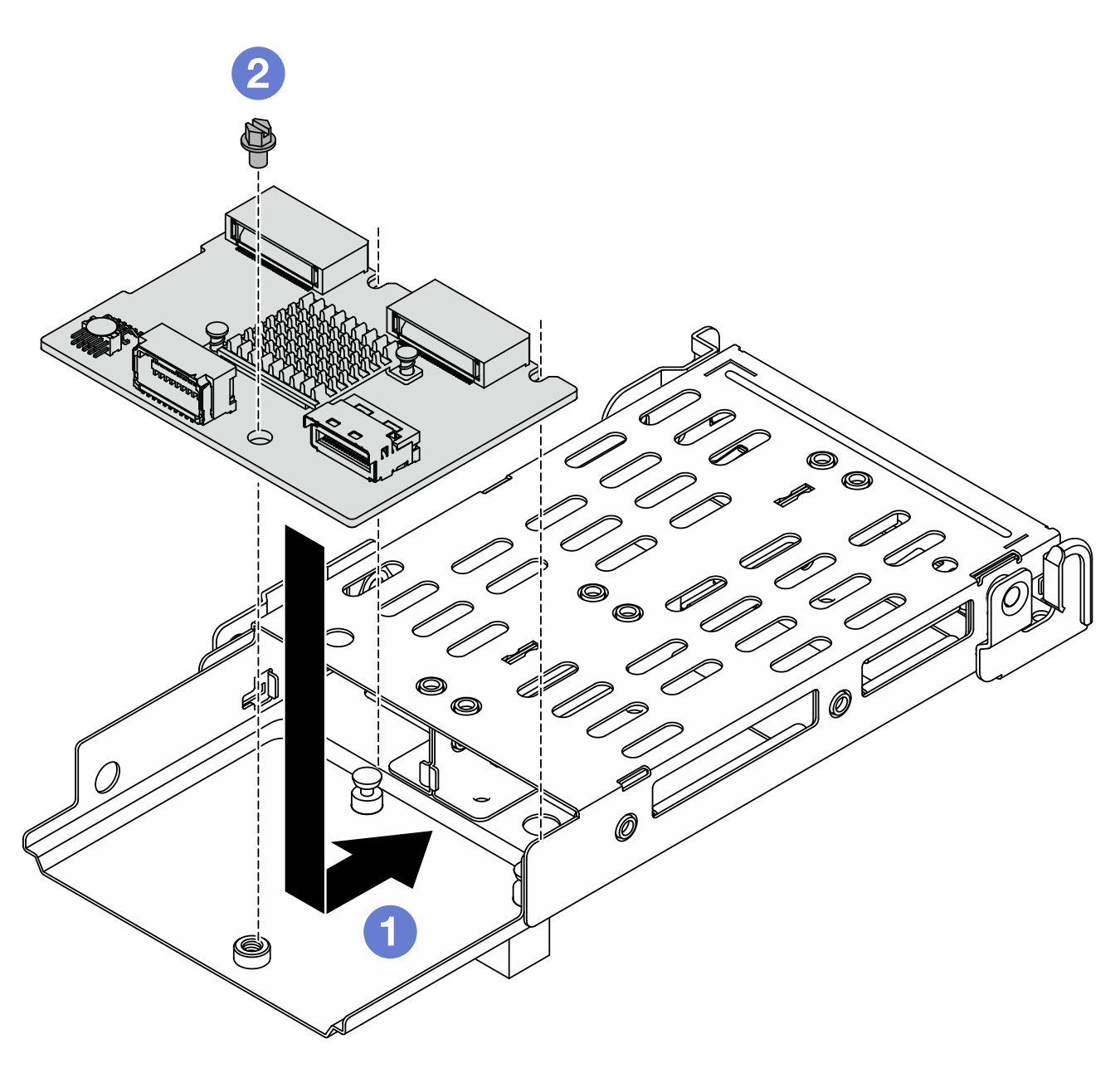

    图 1. 安装 M.2 引导适配器
    Installing M.2 boot adapter

    1. 将 M.2 启动适配器置于仓上，然后如上图所示推动适配器以使其啮合到位。
    2. 拧紧一颗螺钉以将其固定到仓上。
  2. 安装背面 M.2 硬盘仓。

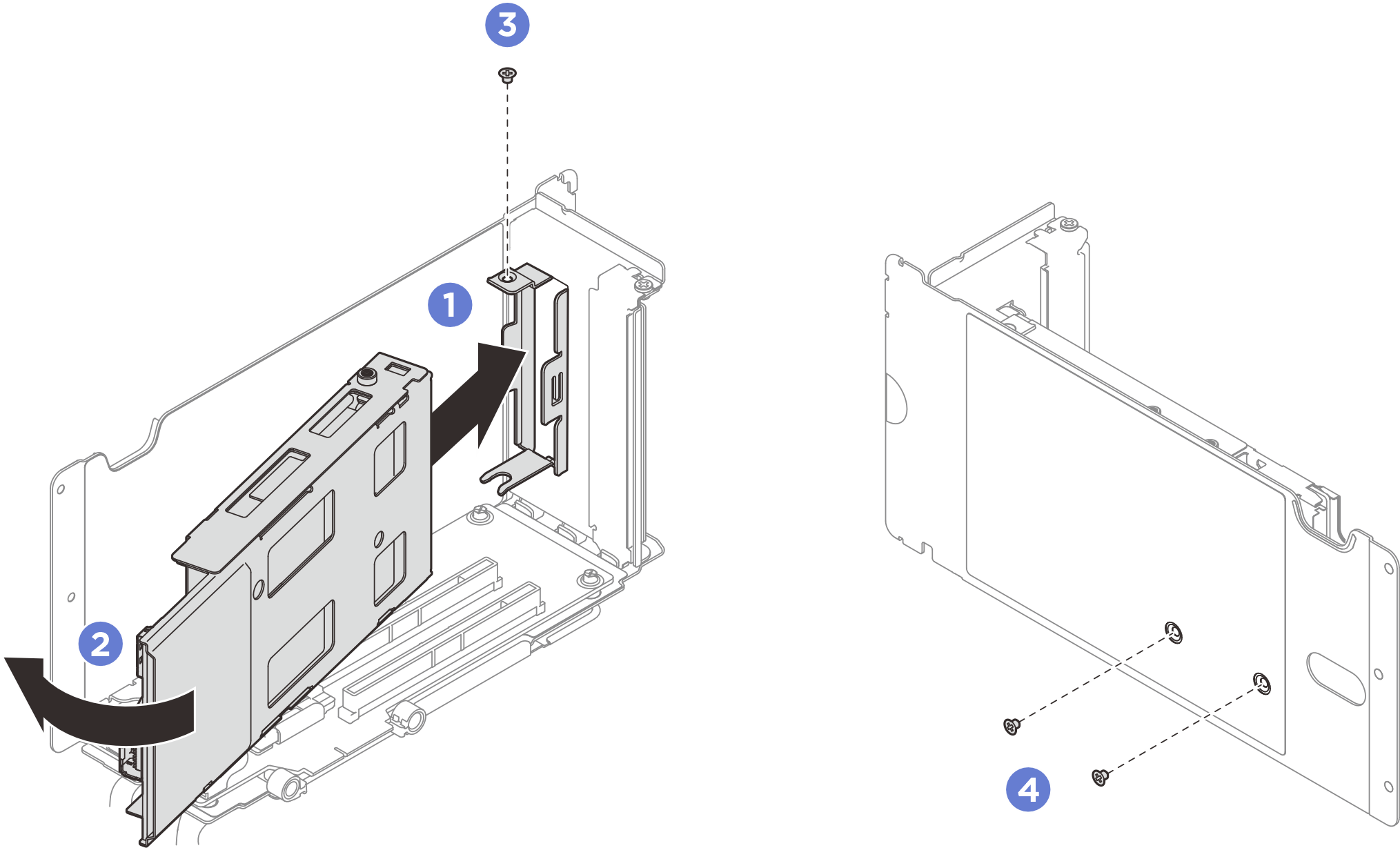

    图 2. 安装 M.2 硬盘仓
    Installing M.2 drive cage

    1. 将硬盘仓与 PCIe 转接件上的插槽对齐并安装。
    2. 向内旋转硬盘仓的另一端。
    3. 安装螺钉以将硬盘仓固定到 PCIe 转接件。
    4. 安装 PCIe 转接件顶部的两颗螺钉。
  3. 将所有线缆连接到 M.2 引导适配器。
完成之后
  1. 装回 PCIe 转接件。请参阅安装 PCIe 转接件。
  2. 装回后顶盖。请参阅安装后顶盖。
  3. 装回前顶盖。请参阅安装前顶盖。
  4. 安装所有背面热插拔 M.2 硬盘组合件，请参阅安装热插拔 M.2 硬盘组合件。
  5. 完成部件更换。请参阅完成部件更换。
  6. 使用 Lenovo XClarity Provisioning Manager 配置 RAID。如需更多信息，请参阅：Lenovo XClarity Provisioning Manager 门户页面。

演示视频

在 YouTube 上观看操作过程
