Instalar o backplane e o compartimento da unidade M.2

Siga as instruções desta seção para instalar o backplane e o compartimento da unidade M.2.

Procedimento

1. Instale o adaptador de inicialização M.2 traseiro na gaiola de unidade M.2.

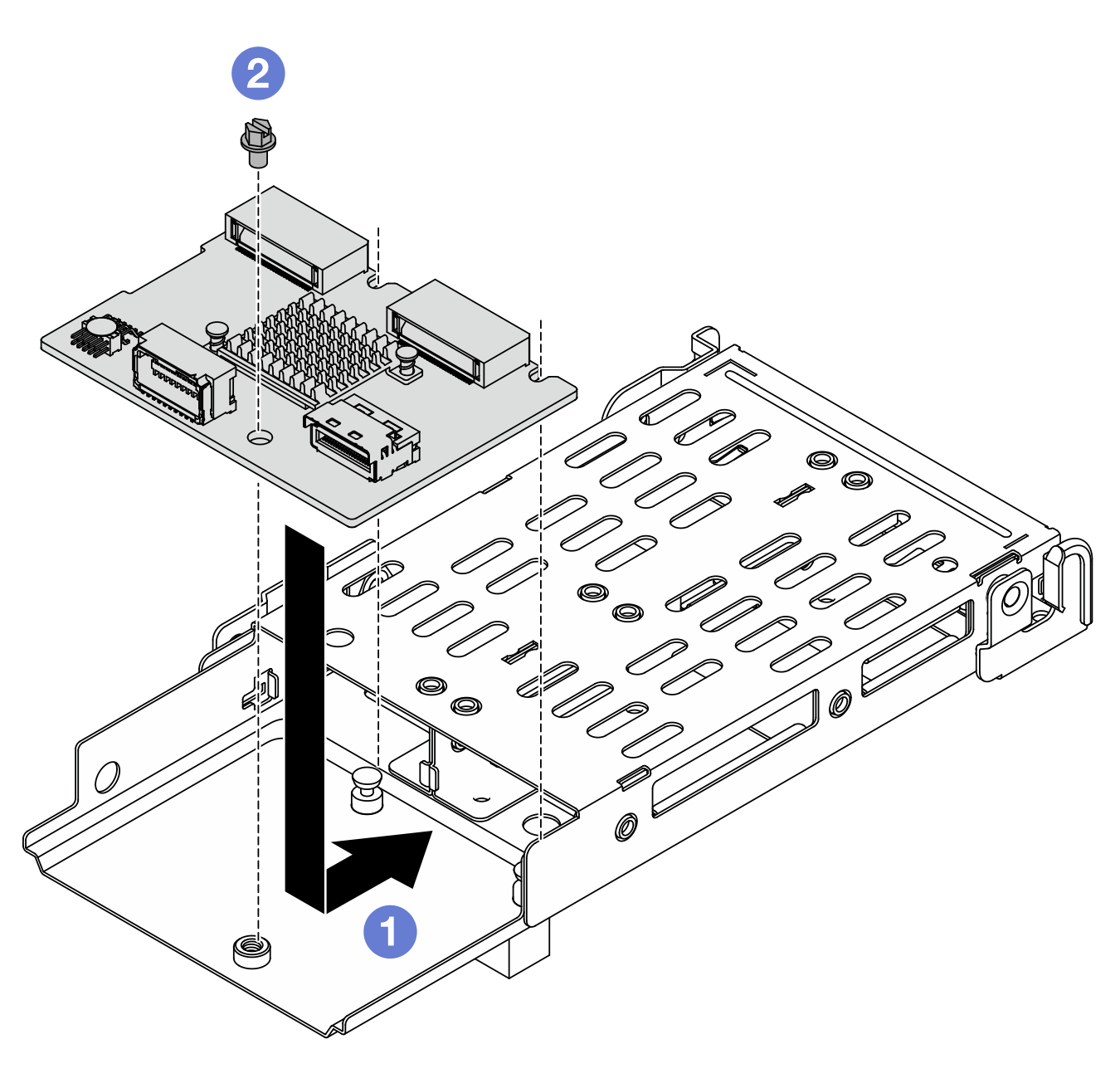

   Figura 1. Instalando o adaptador de inicialização M.2






   1. Coloque o backplane na gaiola e deslize-o conforme ilustrado acima para encaixá-lo.
   2. Aperte um parafuso para prendê-lo à gaiola.
2. Instale a gaiola de unidade M.2 traseira.

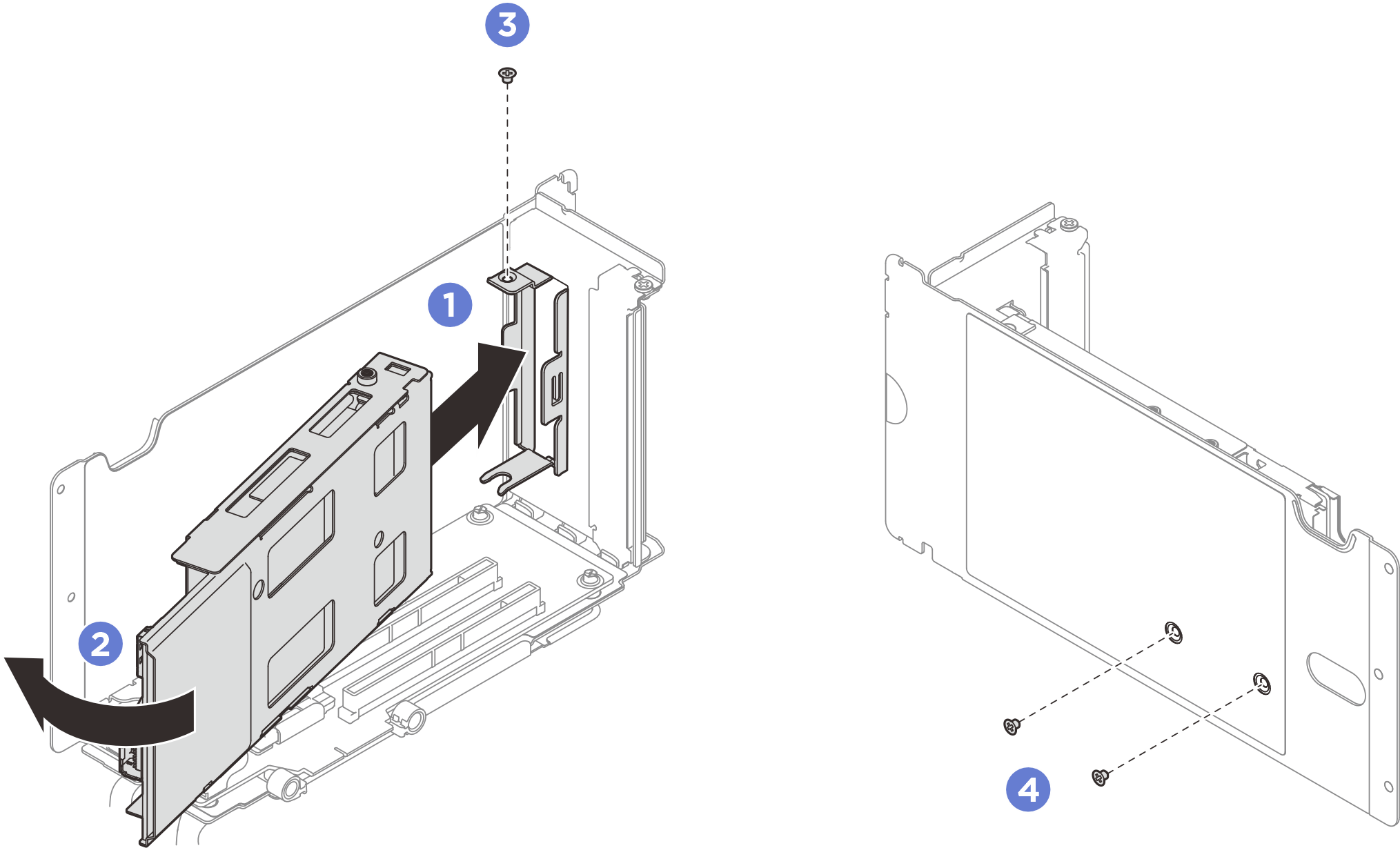

   Figura 2. Instalando a gaiola de unidade M.2






   1. Alinhe e instale a gaiola de unidade com o slot na placa riser PCIe.
   2. Gire a outra extremidade da gaiola de unidade para dentro.
   3. Instale o parafuso para prender a gaiola de unidade na placa riser PCIe.
   4. Instale os dois parafuso na parte superior da placa riser PCIe.
3. Conecte todos os cabos ao adaptador de inicialização M.2.
