Rimozione del telaio dell'unità M.2 posteriore e dell'adattatore di avvio M.2

Seguire le istruzioni riportate in questa sezione per rimuovere il telaio dell'unità M.2 posteriore e l'adattatore di avvio M.2.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Rimuovere tutti gli assiemi delle unità M.2 hot-swap, vedere Rimozione di un assieme dell'unità M.2 hot-swap.
   2. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
   3. Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.
   4. Rimuovere la scheda verticale PCIe 1. Vedere Rimozione di una scheda verticale PCIe.
2. Scollegare tutti i cavi collegati all'adattatore di avvio M.2 e registrarli.
3. Rimuovere il telaio dell'unità M.2 posteriore.

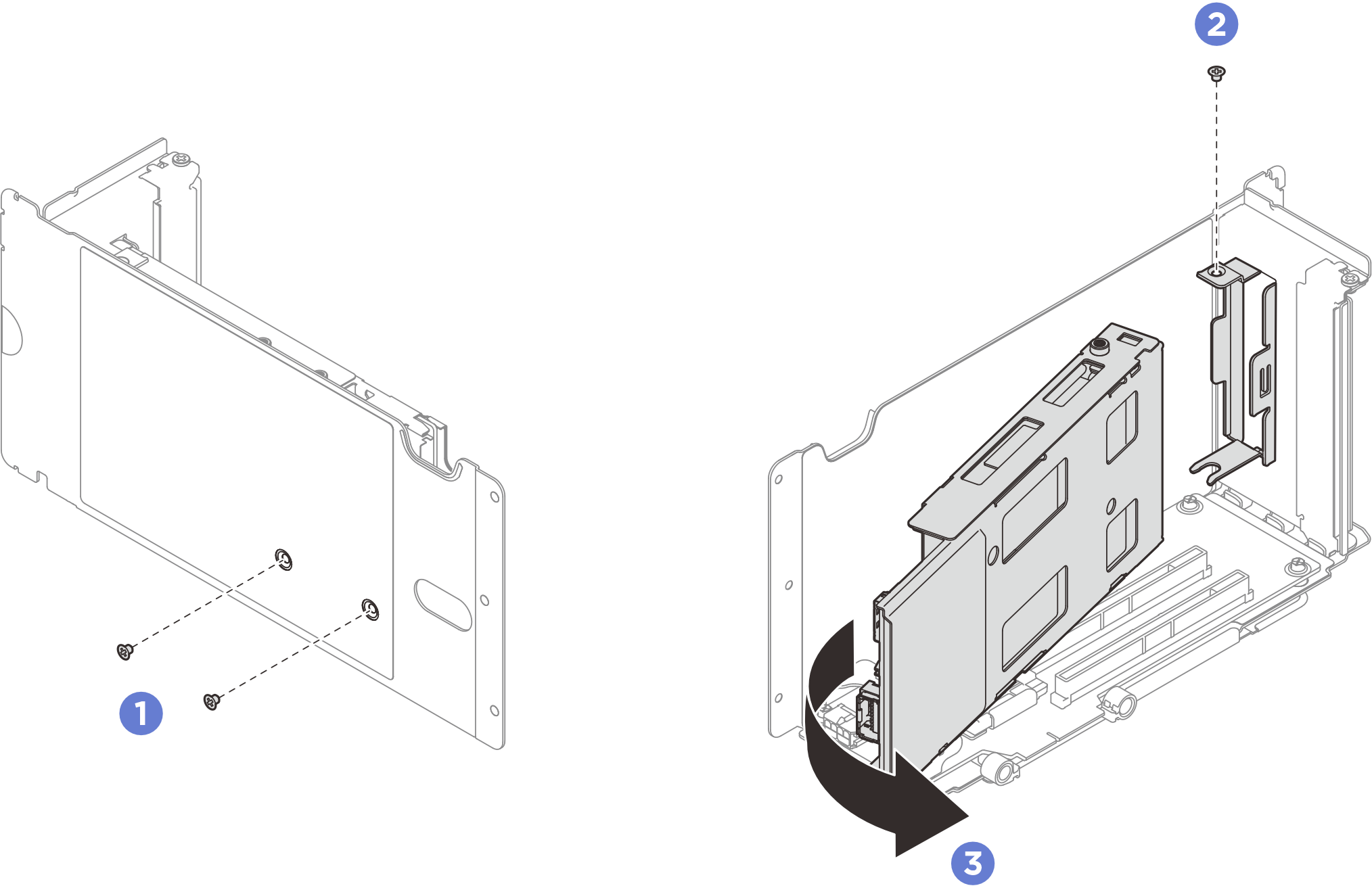

   Figura 1. Rimozione del telaio dell'unità M.2






   1. Rimuovere le due viti sulla parte superiore della scheda verticale PCIe.
   2. Rimuovere la vite che fissa il telaio dell'unità alla scheda verticale PCIe.
   3. Ruotare il telaio dell'unità per rimuoverlo dalla scheda verticale PCIe.
4. Rimuovere l'adattatore di avvio M.2 posteriore.

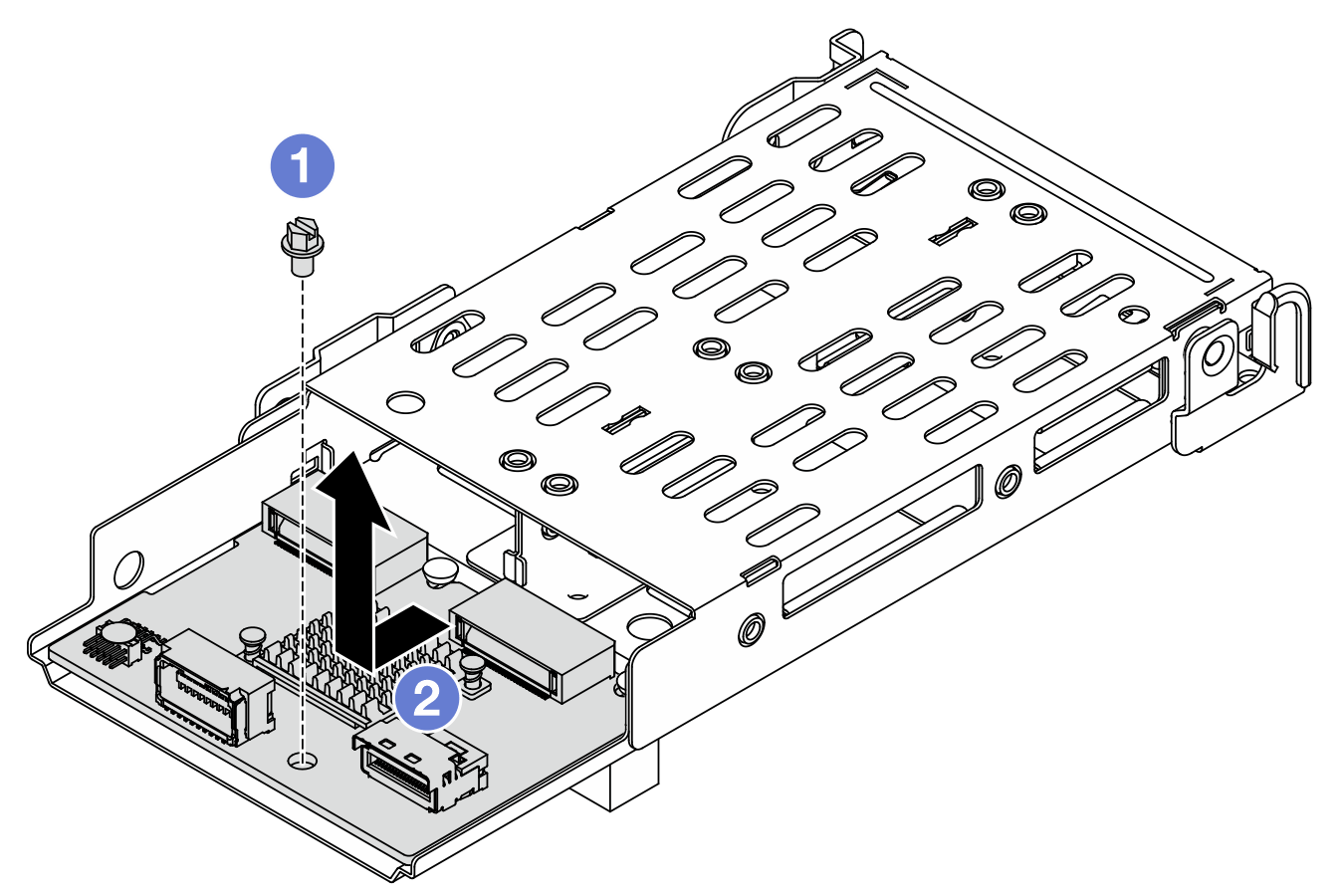

   Figura 2. Rimozione dell'adattatore di avvio M.2






   1. Allentare una vite che fissa l'adattatore di avvio M.2 al telaio.
   2. Fare scorrere l'adattatore di avvio M.2 come illustrato sopra e sollevarlo dal telaio.
