Retrait du fond de panier et du boîtier d’unités M.2 arrière

Suivez les instructions de la présente section pour retirer le fond de panier et le boîtier d’unités M.2 arrière.

Procédure

1. Préparez-vous à cette tâche.
   1. Retirer tous les blocs d’unités M.2 remplaçables à chaud. Voir Retrait d’un bloc d’unités M.2 remplaçables à chaud.
   2. Retirez le carter supérieur avant. Voir Retrait du carter supérieur avant.
   3. Retirez le carter supérieur arrière. Voir Retrait du carter supérieur arrière.
   4. Retirez les cartes mezzanines PCIe. Voir Retrait d’une carte mezzanine PCIe.
2. Débranchez tous les câbles connectés à l’adaptateur d’amorçage M.2 et prenez bien note de leur emplacement.
3. Retirez le boîtier d’unités M.2 arrière.

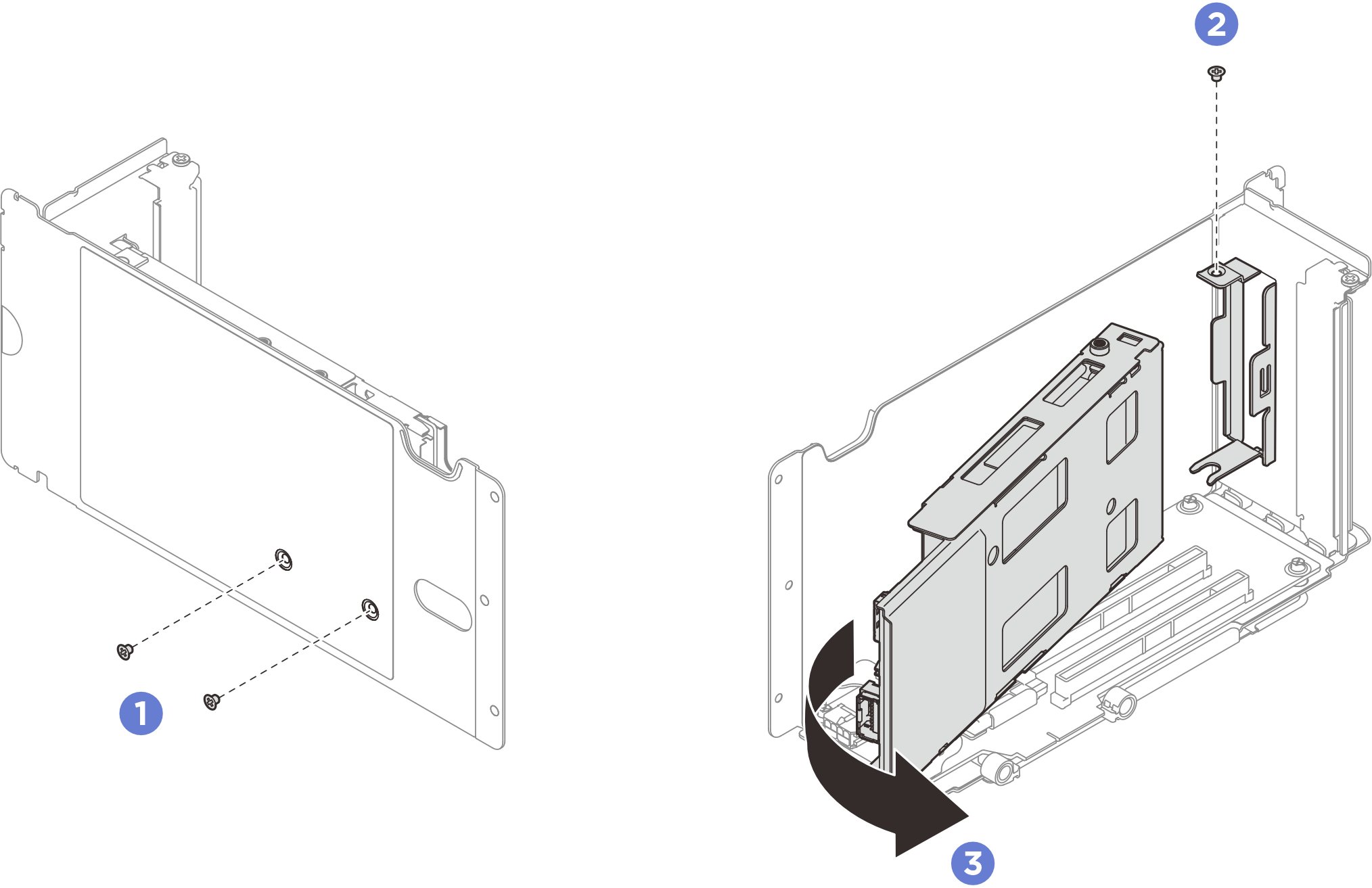

   Figure 1. Retrait du boîtier d’unités M.2






   1. Retirez les deux vis du dessus de la carte mezzanine PCIe.
   2. Retirez la vis qui fixe la boîtier d’unités de disque dur à la carte mezzanine PCIe.
   3. Faites pivoter le boîtier d’unités de disque dur pour le retirer de la carte mezzanine PCIe.
4. Retirez l’adaptateur d’amorçage M.2 arrière.

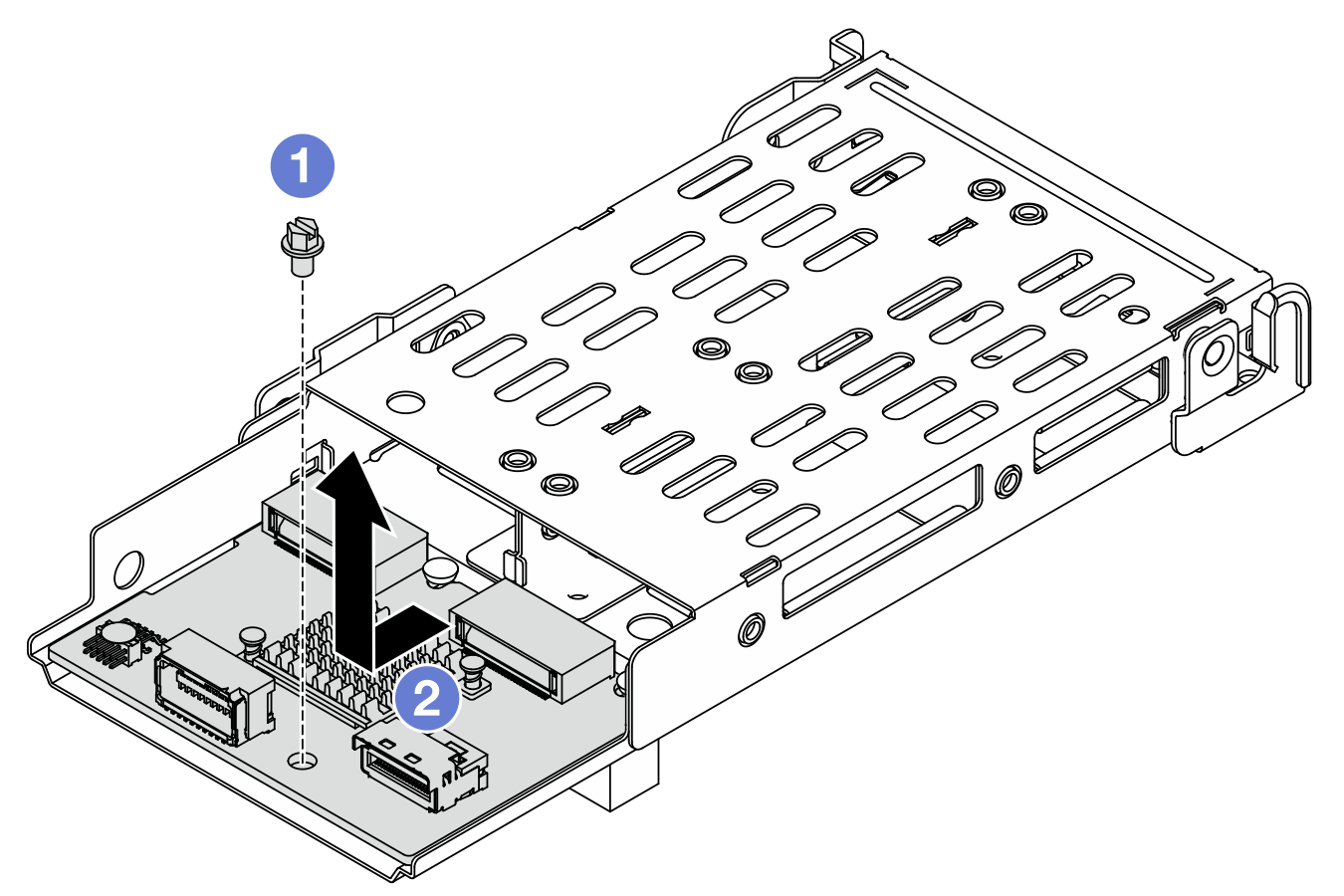

   Figure 2. Retrait de l’adaptateur d’amorçage M.2






   1. Desserrez une vis qui fixe le fond de panier au boîtier.
   2. Faites coulisser le fond de panier, comme l’indique l’illustration ci-dessus, et soulevez-le pour le retirer du boîtier.
