뒷면 M.2 드라이브 케이지와 M.2 부트 어댑터를 제거하십시오

이 섹션의 지침에 따라 뒷면 M.2 드라이브 케이지와 M.2 부트 어댑터를 제거하십시오.

절차

1. 이 작업을 준비하십시오.
   1. 모든 핫 스왑 M.2 드라이브 어셈블리를 제거하십시오. 핫 스왑 M.2 드라이브 어셈블리 제거의 내용을 참조하십시오.
   2. 앞쪽 윗면 덮개를 제거하십시오. 앞면 윗면 덮개 제거의 내용을 참조하십시오.
   3. 뒤쪽 윗면 덮개를 제거하십시오. 뒷면 윗면 덮개 제거의 내용을 참조하십시오.
   4. PCIe 라이저 1을 제거하십시오(PCIe 라이저 제거 참조).
2. M.2 부트 어댑터에 연결된 모든 케이블을 분리하고 기록하십시오.
3. 뒷면 M.2 드라이브 케이지를 제거하십시오.

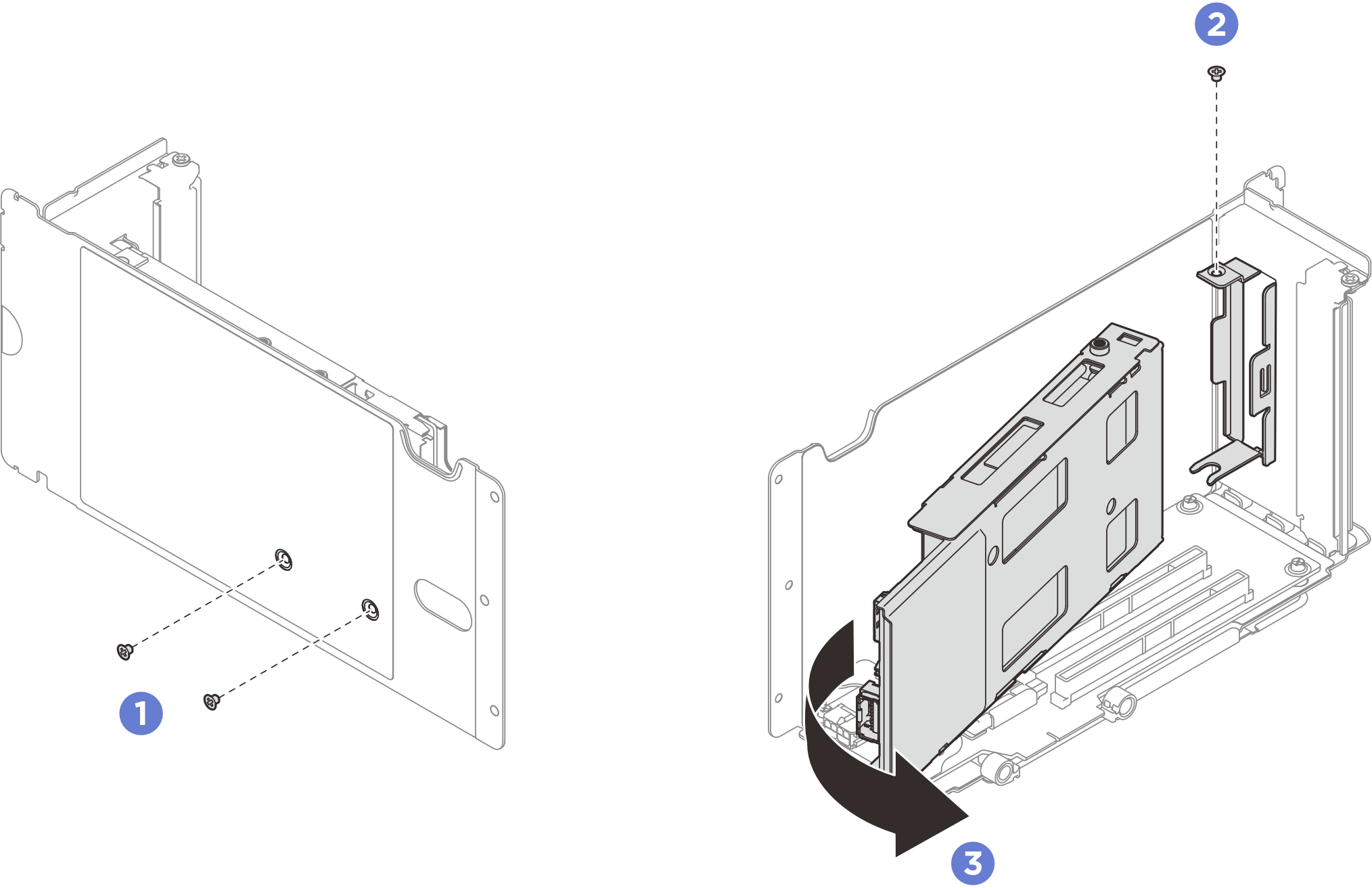

   그림 1. M.2 드라이브 케이지 제거






   1. PCIe 라이저 상단에서 나사 2개를 제거하십시오.
   2. 드라이브 케이지를 PCIe 라이저에 고정하는 나사를 제거하십시오.
   3. 드라이브 케이지를 돌려 PCIe 라이저에서 제거하십시오.
4. 뒷면 M.2 부트 어댑터를 제거하십시오.

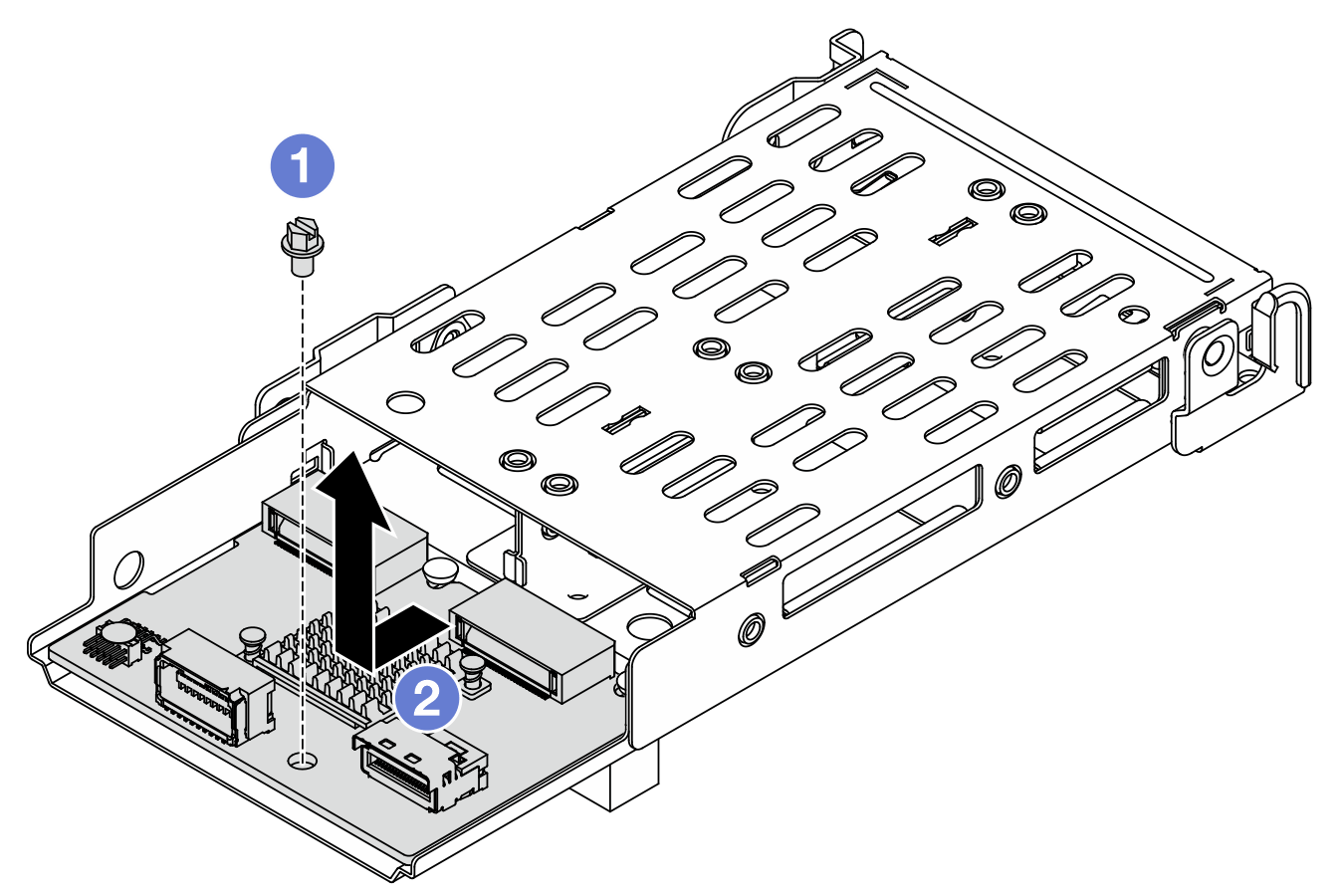

   그림 2. M.2 부트 어댑터 제거






   1. M.2 부트 어댑터를 케이지에 고정하는 나사 1개를 푸십시오.
   2. 위 그림과 같이 M.2 부트 어댑터를 밀고 케이지에서 들어 올리십시오.
