Снятие заднего отсека для дисков M.2 и объединительной панели
В этом разделе приведены инструкции по снятию заднего отсека для дисков M.2 и объединительной панели.
Об этой задаче
Внимание
- Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
- Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.
- Если сервер установлен в стойку, извлеките его оттуда. См. раздел Снятие сервера с направляющих.
Процедура

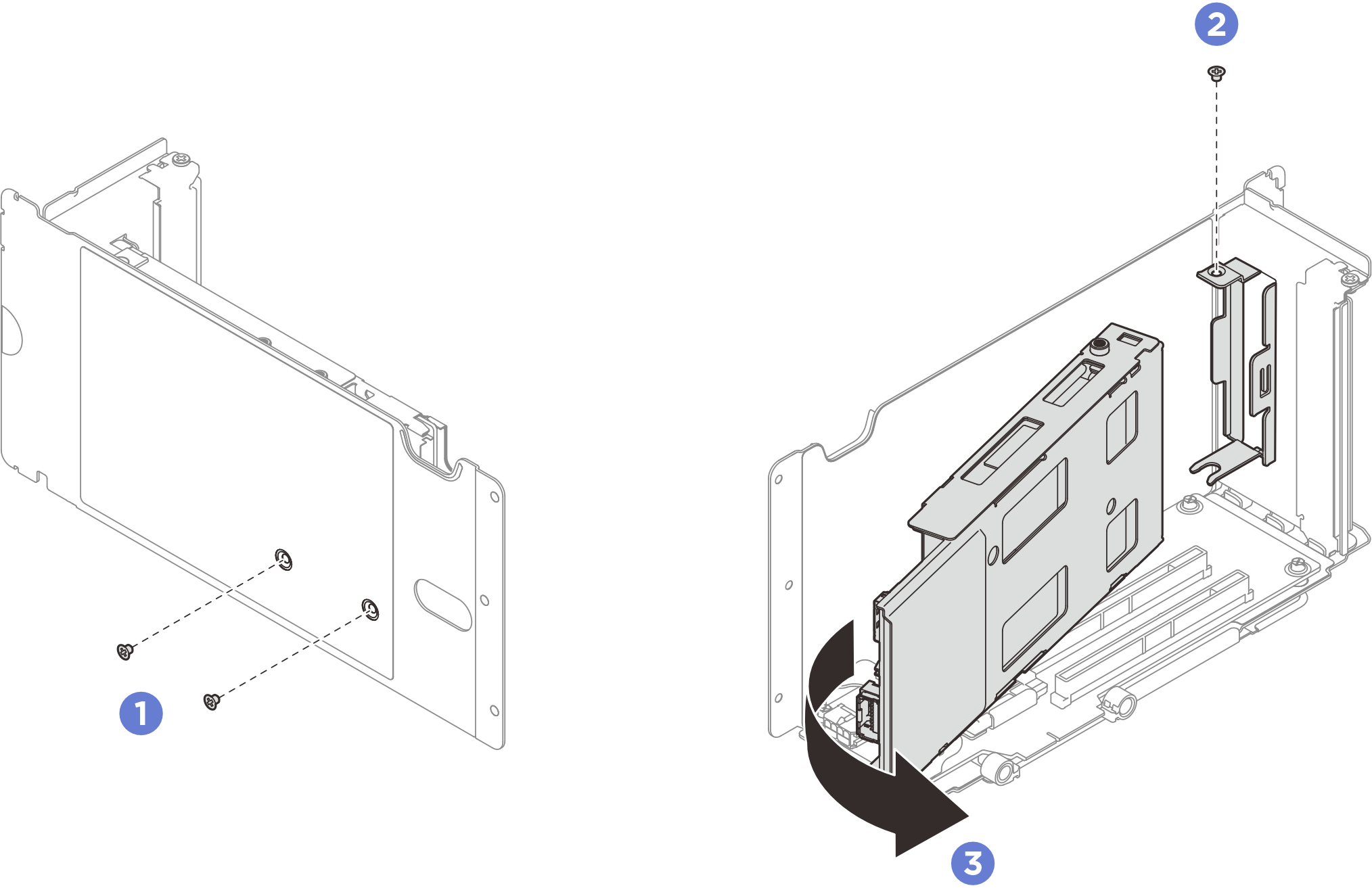

- Снимите задний отсек для дисков M.2.Рис. 1. Снятие отсека для дисков M.2
Окрутите два винта в верхней части платы-адаптера Riser PCIe.
Открутите винт, которым отсек для дисков крепится к плате-адаптеру Riser PCIe.
Поверните отсек для дисков, чтобы снять его с платы-адаптера Riser PCIe.

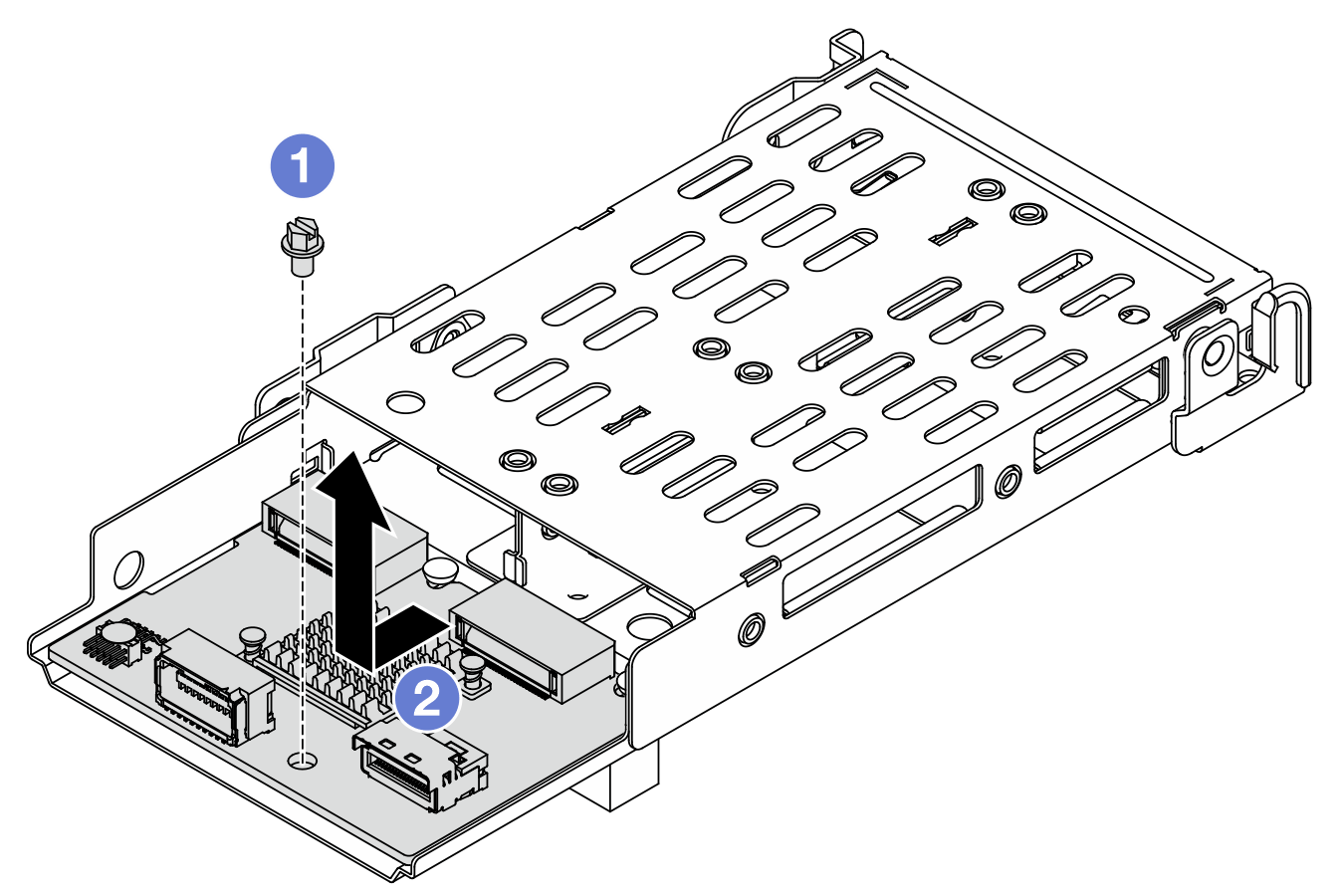

- Снимите задний адаптер загрузки M.2.Рис. 2. Снятие адаптера загрузки M.2
- Ослабьте один винт, которым объединительная панель крепится к отсеку.
- Сдвиньте объединительную панель, как показано на рисунке выше, и снимите ее с отсека.
После завершения
При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
