Installation d’une carte mezzanine PCIe

Suivez les instructions de cette section pour installer une carte mezzanine PCIe.

Procédure

1. Si nécessaire, dévissez les deux vis pour retirer tout d’abord le cache-câbles de la carte mezzanine PCIe.

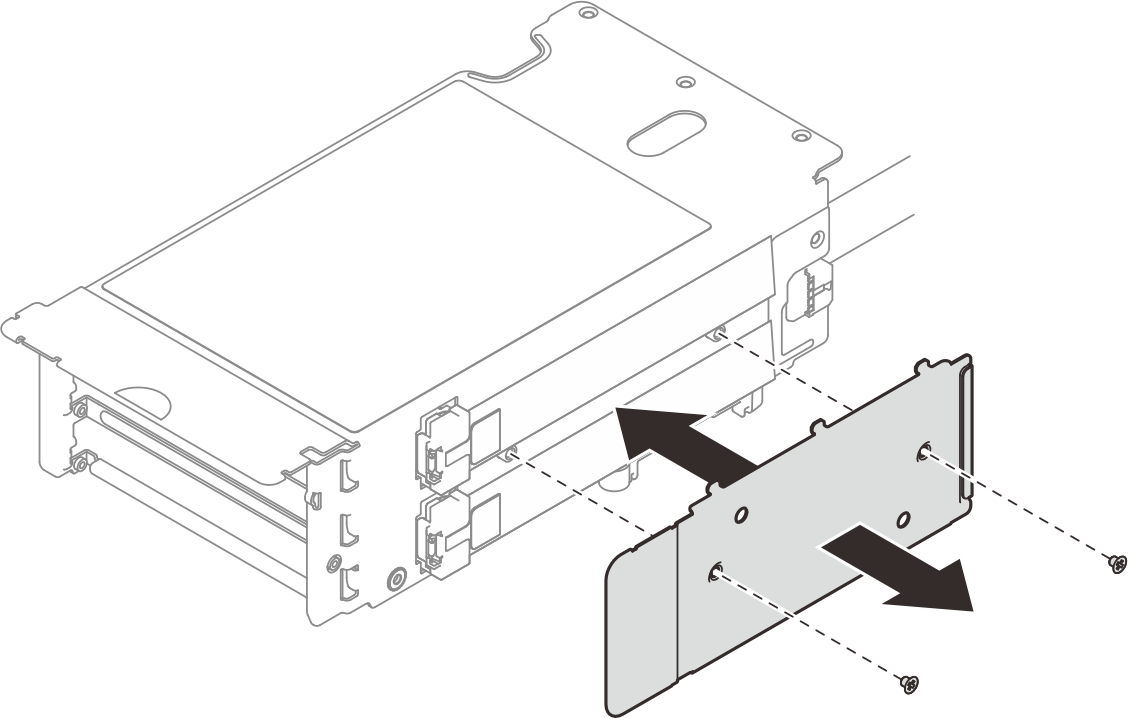

   Figure 1. Retrait du cache-câbles


2. Installez la carte mezzanine PCIe.
   1. Alignez la carte mezzanine PCIe sur les trous de vis du boîtier de la carte mezzanine PCIe.
   2. Serrez les deux vis pour fixer la carte mezzanine PCIe au boîtier de la carte mezzanine PCIe.
   3. Connectez les câbles à la carte mezzanine PCIe.
      Remarque

      Cette étape n’est pas requise pour les cartes mezzanines à deux emplacements qui présentent des configurations x8/x8.
   4. Alignez le dispositif de retenue PCIe sur les trous de vis de la carte mezzanine PCIe.
   5. Serrez les trois vis pour fixer le dispositif de retenue PCIe à la carte mezzanine PCIe.

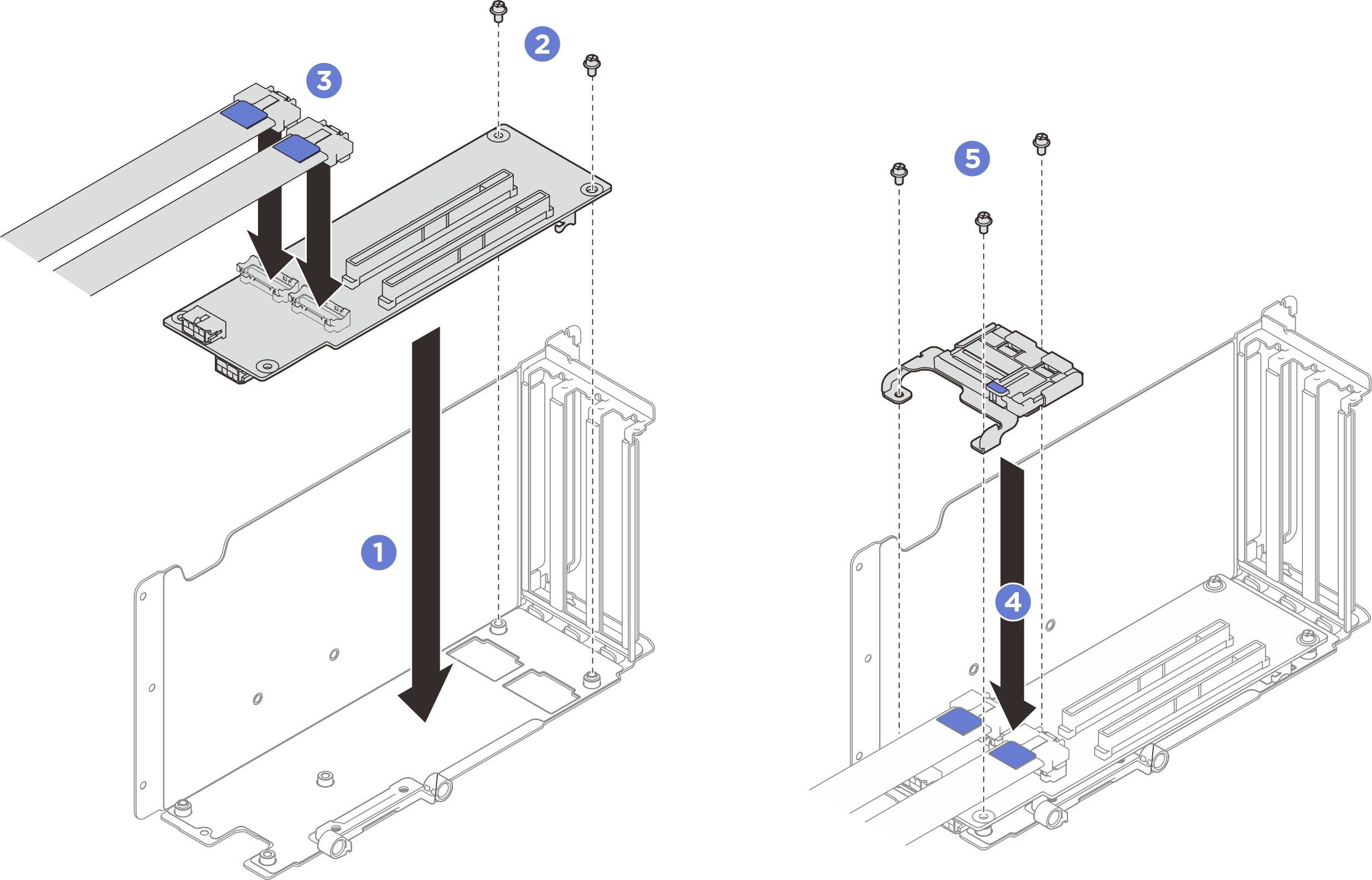

      Figure 2. Installation d'une carte mezzanine PCIe


3. Connectez les câbles à l’extérieur de la carte mezzanine PCIe.

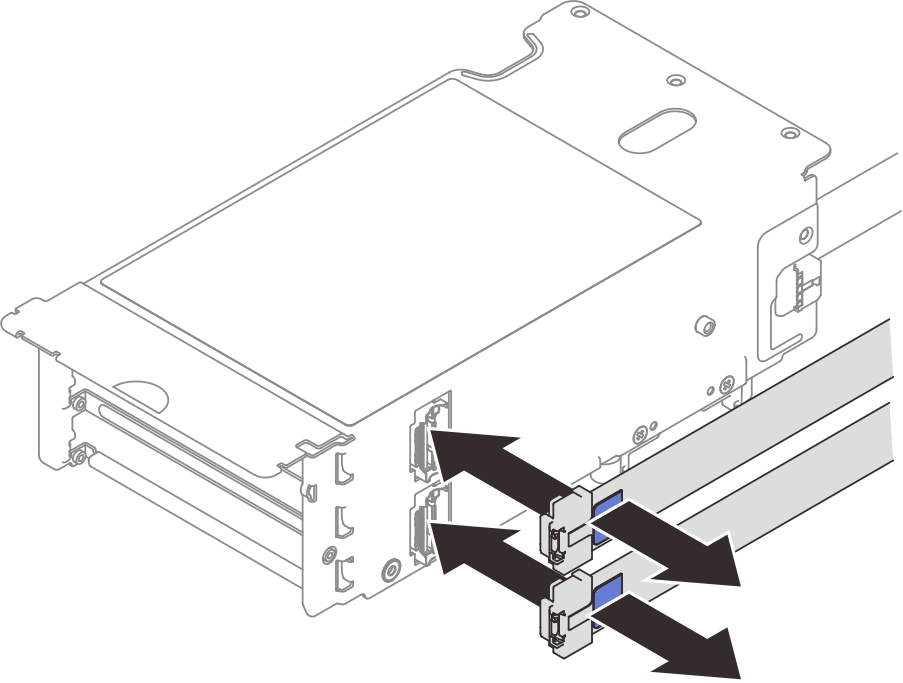

   Figure 3. Connexion des câbles


4. Serrez les deux vis pour fixer le cache-câbles à la carte mezzanine PCIe.
   Figure 4. Installation du cache-câbles
