Instalar uma placa riser PCIe
Siga as instruções nesta seção para instalar uma placa riser PCIe.
Sobre esta tarefa
Atenção
- Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
- Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
Nota
Uma placa riser de dois slots é usada nesta seção como um exemplo. O procedimento de instalação para uma placa riser de três slots é semelhante.
A placa riser PCIe pode ser um pouco diferente das ilustrações neste tópico.
Procedimento

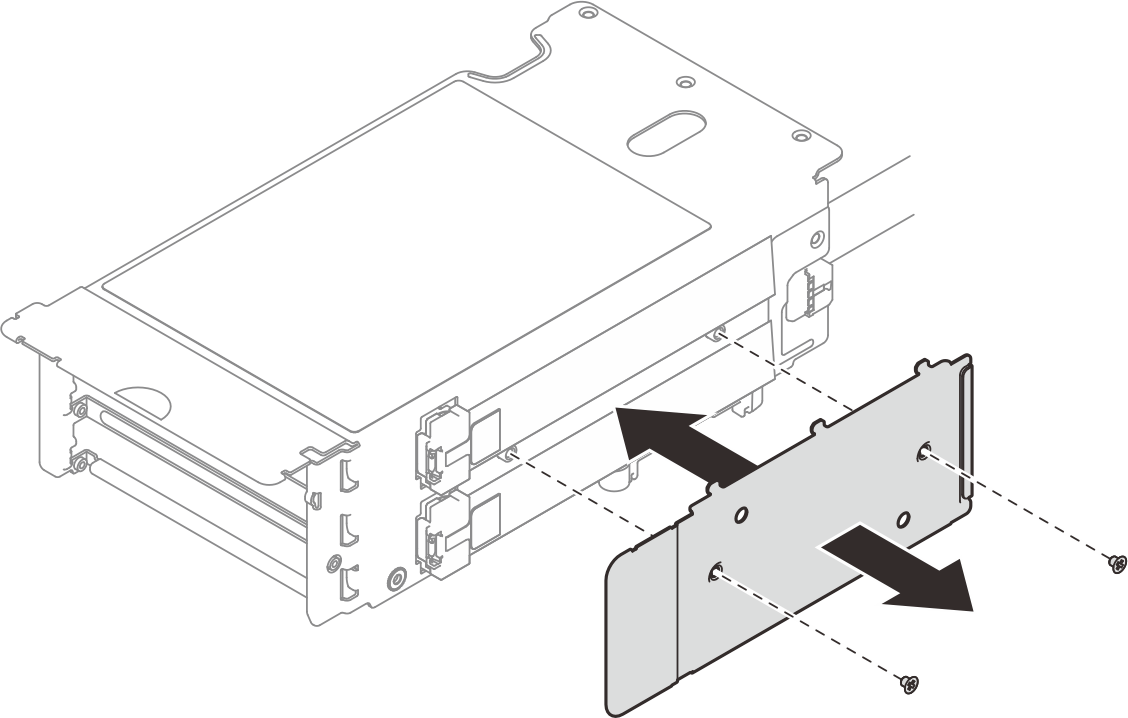

- Se necessário, solte os dois parafusos para remover a tampa do cabo da placa riser PCIe primeiro.Figura 1. Remoção da tampa do cabo

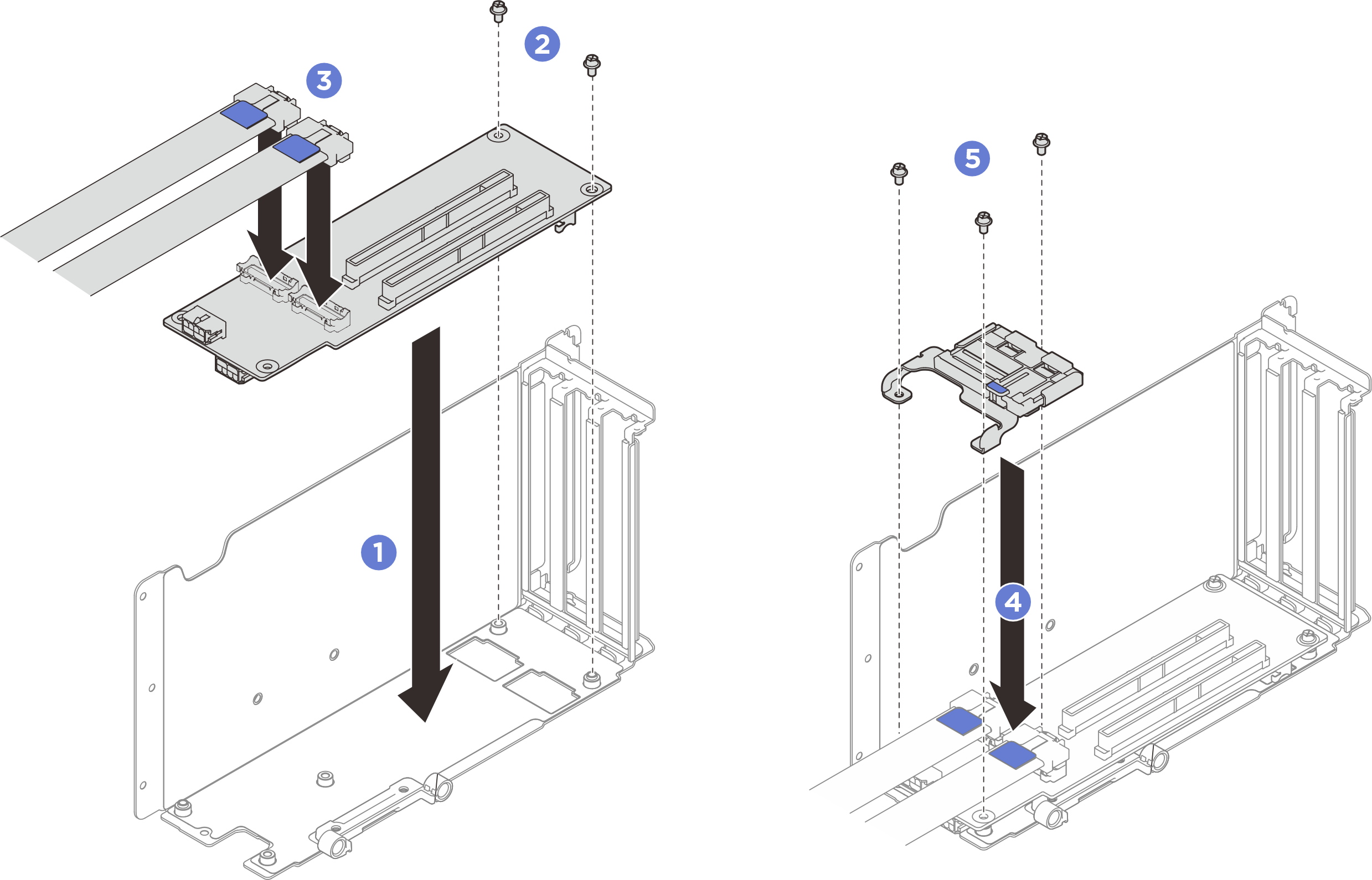

- Instale a placa riser PCIe.
Alinhe a placa PCIe com os buracos de parafuso no compartimento da placa riser PCIe.
Aperte os dois parafusos para prender a placa riser PCIe no compartimento da placa riser PCIe.
Conecte os cabos à placa riser PCIe.NotaEsta etapa não é necessária para placas riser de dois slots em configurações x8/x8.
Alinhe o retentor PCIe com os buracos de parafuso na placa riser PCIe.
Aperte os três parafusos para prender o retentor PCIe na placa riser PCIe.Figura 2. Instalação da placa riser PCIe
- Conecte os cabos à parte externa da placa riser PCIe.Figura 3. Conexão de cabo
- Aperte os dois parafusos para prender a tampa do cabo na placa riser PCIe.Figura 4. Instalação da tampa do cabo
Depois de concluir
- Reinstale a gaiola de unidade M.2 traseira, se necessário. Consulte Instalar o backplane e o compartimento da unidade M.2.
- Reinstale o módulo de porta serial se necessário. Consulte Instalar o módulo de porta serial.
- Reinstale os adaptadores PCIe ou adaptadores de GPU. Consulte Instalar um adaptador PCIe ou Instalar o adaptador de GPU.
- Reinstale a placa riser PCIe. Consulte Instalar uma placa riser PCIe.
- Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.
- Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.
- Reconecte os cabos de sinal ao conjunto de placa-mãe. Consulte Roteamento de cabos da placa riser PCIe para obter mais informações.
- Conclua a substituição de peças. Consulte Concluir a substituição de peças.
Vídeo de demonstração
