Instalar una tarjeta de expansión PCIe
Siga las instrucciones que aparecen en esta sección para instalar una tarjeta de expansión PCIe.
Acerca de esta tarea
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
Nota
En esta sección, se utiliza una tarjeta de expansión de dos ranuras como ejemplo. El procedimiento de instalación de una tarjeta de expansión de tres ranuras es similar.
La expansión PCIe podría tener un aspecto diferente del que presentan las ilustraciones de este tema.
Procedimiento

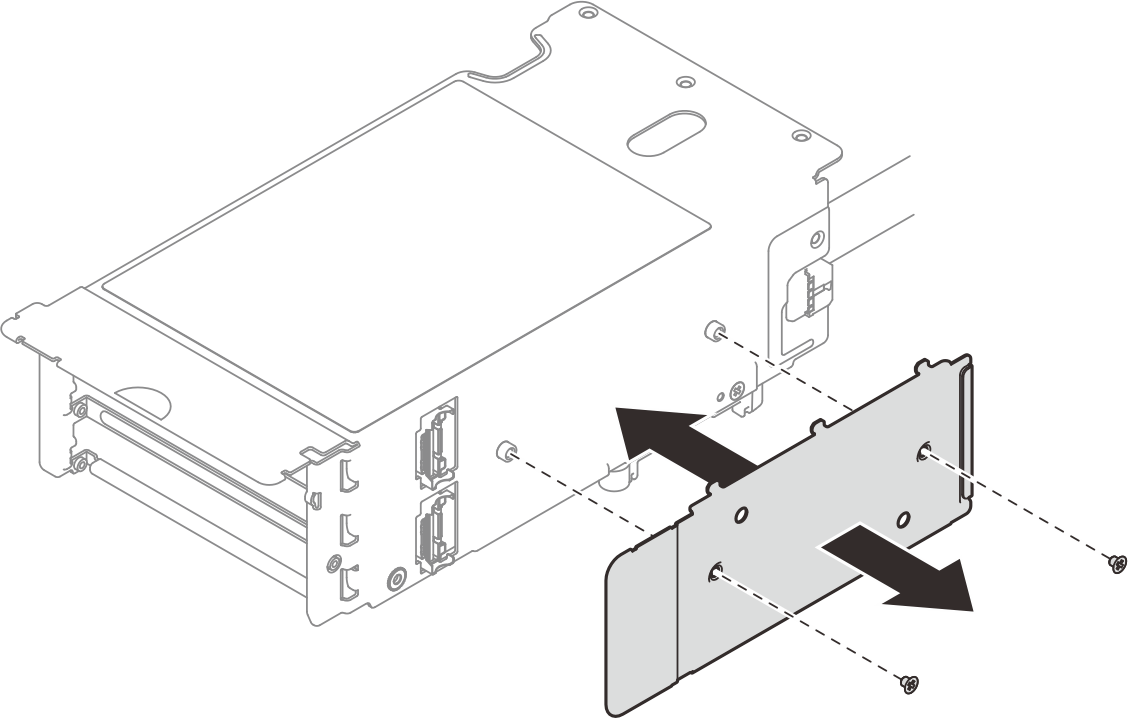

- Si es necesario, primero suelte los dos tornillos para quitar la cubierta del cable de la expansión PCIe.Figura 1. Extracción de la cubierta del cable

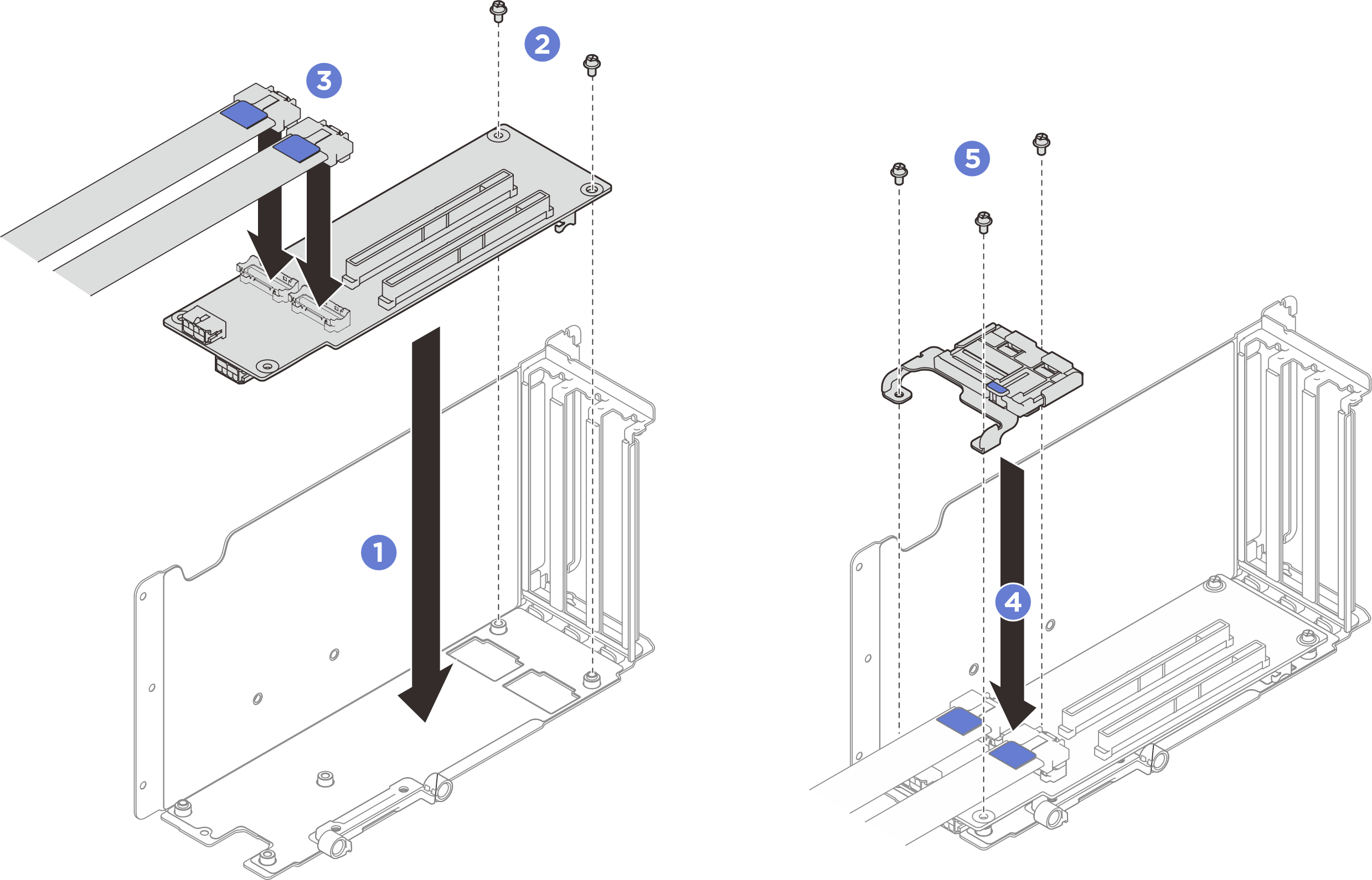

- Instale la tarjeta de expansión PCIe.
Alinee la tarjeta de expansión PCIe con los orificios de los tornillos en el compartimiento de expansión PCIe.
Apriete los dos tornillos para fijar la tarjeta de expansión PCIe al compartimiento de expansión PCIe.
Conecte los cables a la tarjeta de expansión PCIe.NotaEste paso no es necesario para las expansiones de dos ranuras en configuraciones x8/x8.
Alinee el elemento de sujeción de PCIe con los orificios de los tornillos en la tarjeta de expansión PCIe.
Apriete los tres tornillos para fijar el elemento de sujeción de PCIe con la tarjeta de expansión PCIe.Figura 2. Instalación de la tarjeta de expansión PCIe

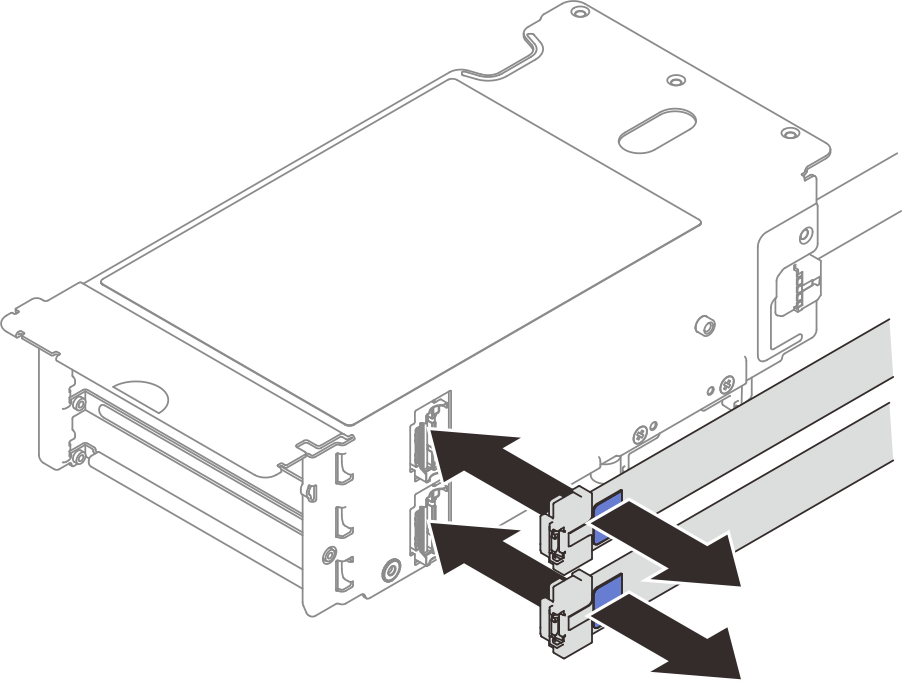

- Conecte los cables a la parte exterior de la tarjeta de expansión PCIe.Figura 3. Conexión de cable
- Apriete los dos tornillos para fijar la cubierta de cable a la expansión PCIe.Figura 4. Instalación de la cubierta de cable
Después de finalizar
- Si es necesario, vuelva a instalar el compartimiento de la unidad M.2 posterior. Consulte Instalación del compartimiento de la unidad M.2 posterior y la placa posterior.
- Vuelva a instalar el módulo del puerto serie si es necesario. Consulte Instalación de módulo de puerto serie.
- Vuelva a instalar los adaptadores PCIe o los adaptadores de GPU. Consulte Instalación de un adaptador PCIe o Instalación de un adaptador GPU.
- Reinstale la tarjeta de expansión de PCIe. Consulte Instalación de una tarjeta de expansión PCIe.
- Vuelva a instalar la cubierta superior posterior. Consulte Instalación de la cubierta superior posterior.
- Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.
- Vuelva a conectar los cables de señal al conjunto de la placa del sistema. Consulte Disposición de cables de la expansión PCIe para obtener más información.
- Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
