PCIe-Adapterkarte installieren
Führen Sie die Anweisungen in diesem Abschnitt aus, um eine PCIe-Adapterkarte zu installieren.
Zu dieser Aufgabe
Achtung
- Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
- Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
Anmerkung
Eine Adapterkarte mit zwei Steckplätzen wird in diesem Abschnitt als Beispiel verwendet. Das Installationsverfahren für eine Adapterkarte mit drei Steckplätzen ist ähnlich.
Möglicherweise sieht der PCIe-Adapterkarte anders aus, als dies in den Abbildungen in diesem Abschnitt dargestellt wird.
Vorgehensweise

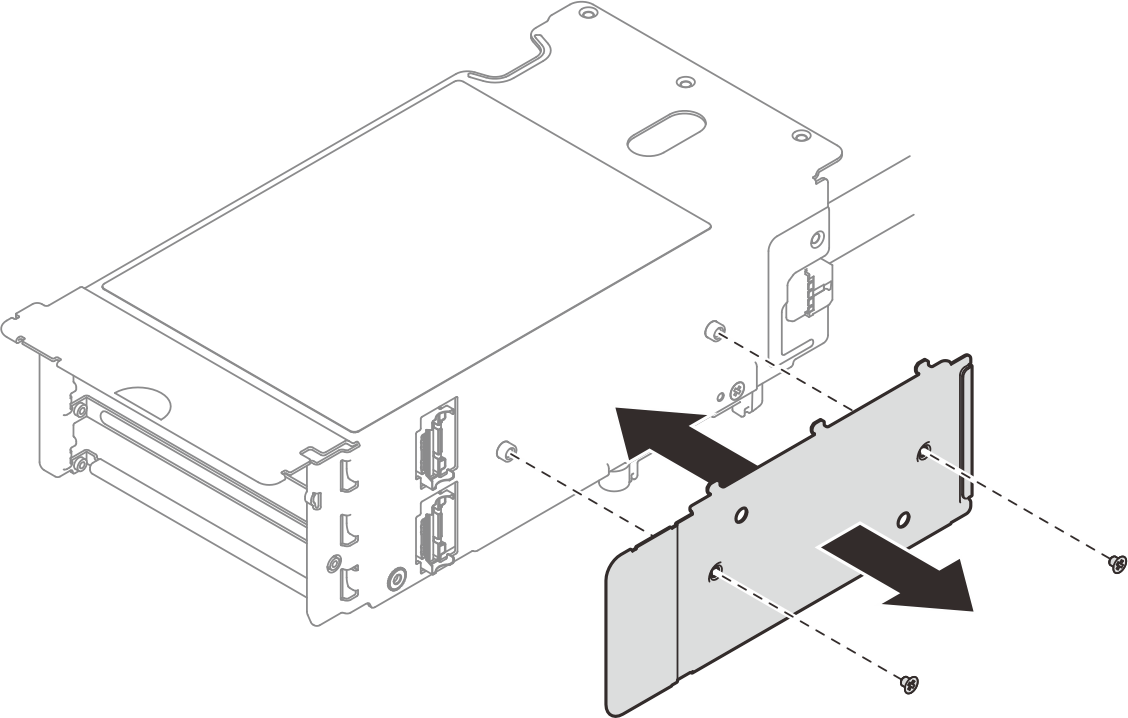

- Falls erforderlich, lösen Sie die zwei Schrauben, um zuerst die Kabelabdeckung vom PCIe-Adapterkarte zu entfernen.Abbildung 1. Entfernen der Kabelabdeckung

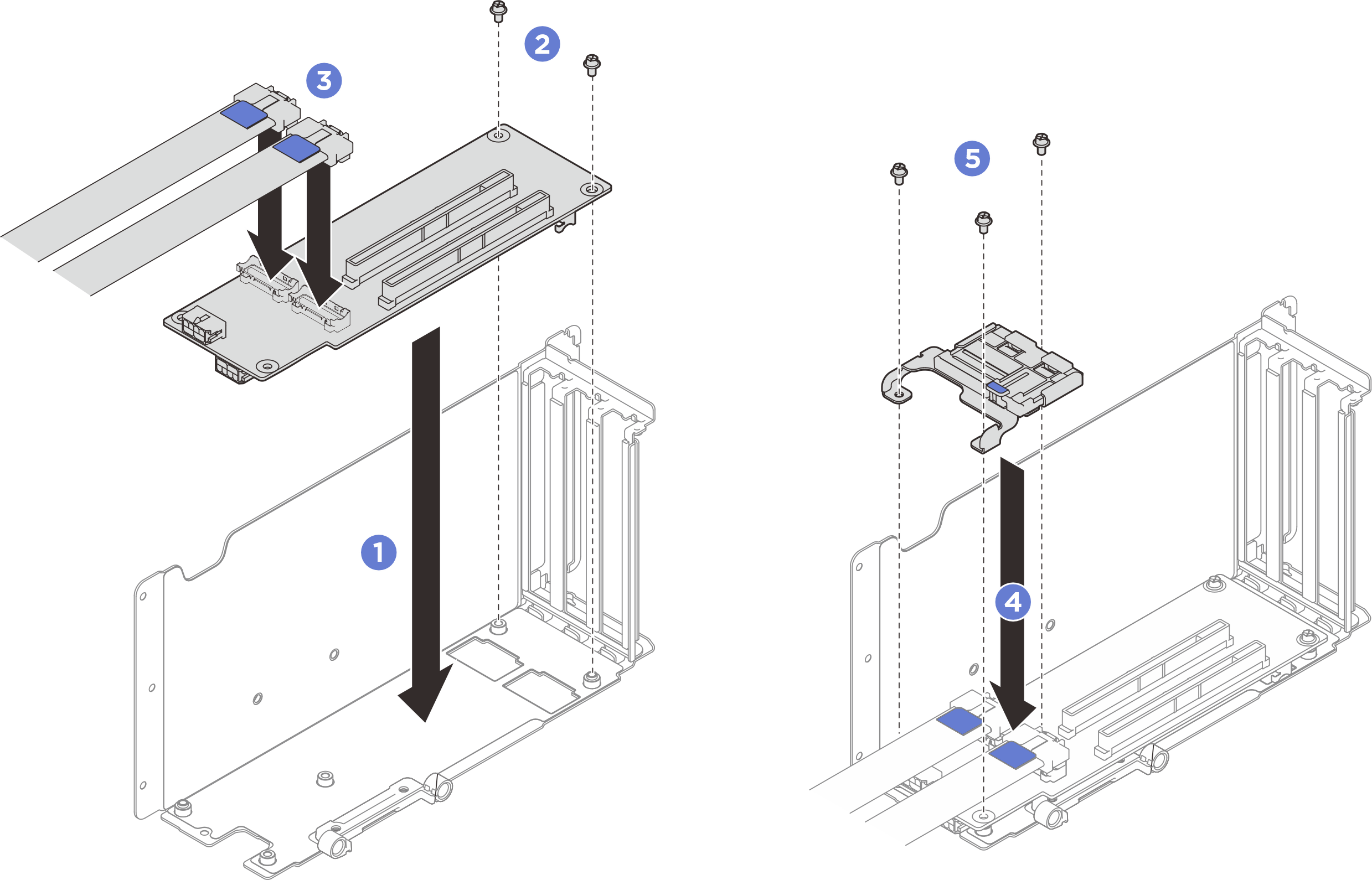

- Installieren Sie die PCIe-Adapterkarte.
Richten Sie die PCIe-Adapterkarte mit den Schraubenlöchern am PCIe-Adapterkarte-Rahmen aus.
Ziehen Sie die zwei Schrauben fest, um die PCIe-Adapterkarte am PCIe-Adapterkarte-Rahmen zu befestigen.
Schließen Sie die Kabel an der PCIe-Adapterkarte an.AnmerkungDieser Schritt ist für Adapterkarten mit zwei Steckplätzen in x8/x8-Konfigurationen nicht erforderlich.
Richten Sie die PCIe-Halterung mit den Schraubenlöchern an der PCIe-Adapterkarte aus.
Ziehen Sie die drei Schrauben fest, um die PCIe-Halterung an der PCIe-Adapterkarte zu befestigen.Abbildung 2. PCIe-Adapterkarte installieren
- Schließen Sie die Kabel an der Außenseite der PCIe-Adapterkarte an.Abbildung 3. Kabelverbindung
- Ziehen Sie die zwei Schrauben fest, um die Kabelabdeckung am PCIe-Adapterkarte zu befestigen.Abbildung 4. Installation der Kabelabdeckung
Nach dieser Aufgabe
- Falls erforderlich, installieren Sie die hintere M.2-Laufwerkhalterung wieder. Siehe Hintere M.2-Laufwerkhalterung und -Rückwandplatine installieren.
- Falls erforderlich, installieren Sie das serielle Anschlussmodul wieder. Siehe Serielles Anschlussmodul installieren.
- Installieren Sie die PCIe-Adapter oder GPU-Adapter wieder. Informationen dazu finden Sie in Abschnitt PCIe-Adapter installieren oder GPU-Adapter installieren.
- Installieren Sie die PCIe-Adapterkarte erneut. Siehe PCIe-Adapterkarte installieren.
- Bringen Sie die hintere obere Abdeckung wieder an. Siehe Hintere obere Abdeckung installieren.
- Bringen Sie die vordere obere Abdeckung wieder an. Siehe Vordere obere Abdeckung installieren.
- Schließen Sie die Signalkabel wieder an die Systemplatinenbaugruppe an. Informationen dazu finden Sie im Abschnitt Kabelführung für PCIe-Adapterkarte.
- Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
