PCIe-Adapterkarte entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um eine PCIe-Adapterkarte zu entfernen.

Zu dieser Aufgabe

Achtung
Anmerkung

  • In diesem Abschnitt wird eine Adapterkarte mit zwei Steckplätzen als Beispiel verwendet. Das Entfernungsverfahren für eine Adapterkarte mit drei Steckplätzen ist ähnlich.

  • Möglicherweise sieht der PCIe-Adapterkarte anders aus, als dies in den Abbildungen in diesem Abschnitt dargestellt wird.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie die vordere obere Abdeckung. Siehe Vordere obere Abdeckung entfernen.
    2. Entfernen Sie die hintere obere Abdeckung. Siehe Hintere obere Abdeckung entfernen.
    3. Entfernen Sie den PCIe-Adapterkarte, in dem die PCIe-Adapterkarte installiert ist. Siehe PCIe-Adapterkarte entfernen.
    4. Falls erforderlich, entfernen Sie das serielle Anschlussmodul. Siehe Serielles Anschlussmodul entfernen.
    5. Entfernen Sie alle PCIe-Adapter oder GPU-Adapter. Informationen dazu finden Sie in Abschnitt PCIe-Adapter entfernen oder GPU-Adapter entfernen.
    6. Entfernen Sie die hintere M.2-Laufwerkhalterung, sofern erforderlich. Siehe Hintere M.2-Laufwerkhalterung und Rückwandplatine entfernen.

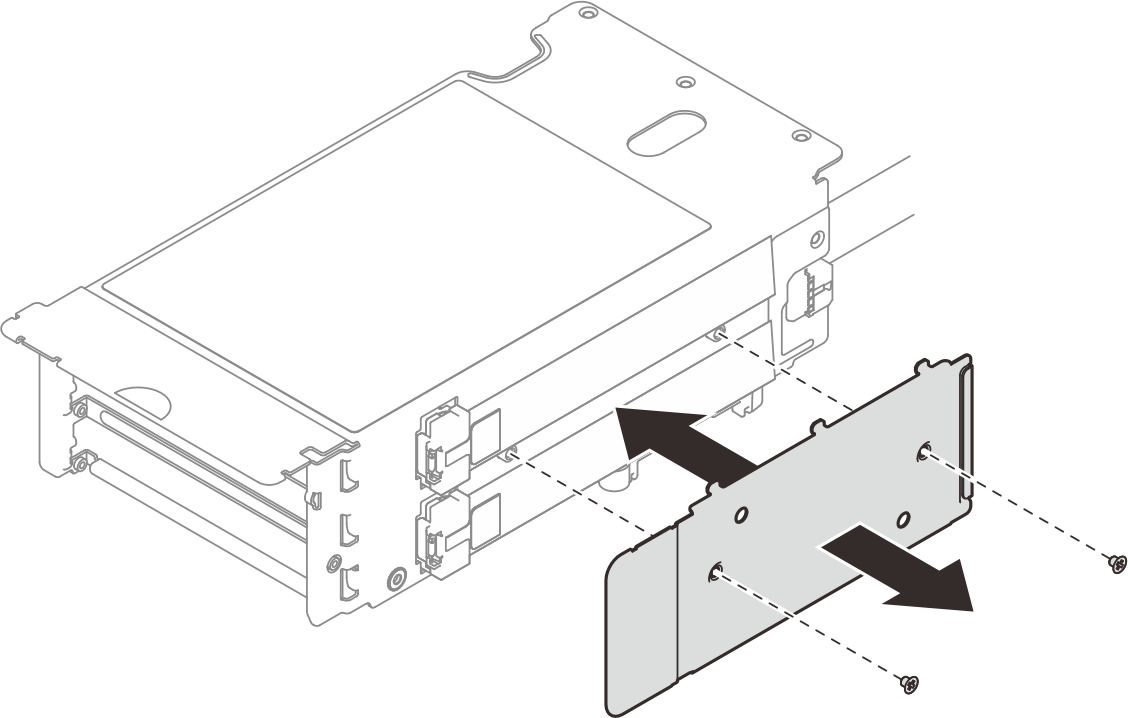

  2. Lösen Sie die zwei Schrauben, um die Kabelabdeckung vom PCIe-Adapterkarte zu entfernen.
    Abbildung 1. Entfernen der Kabelabdeckung
    Cable cover removal

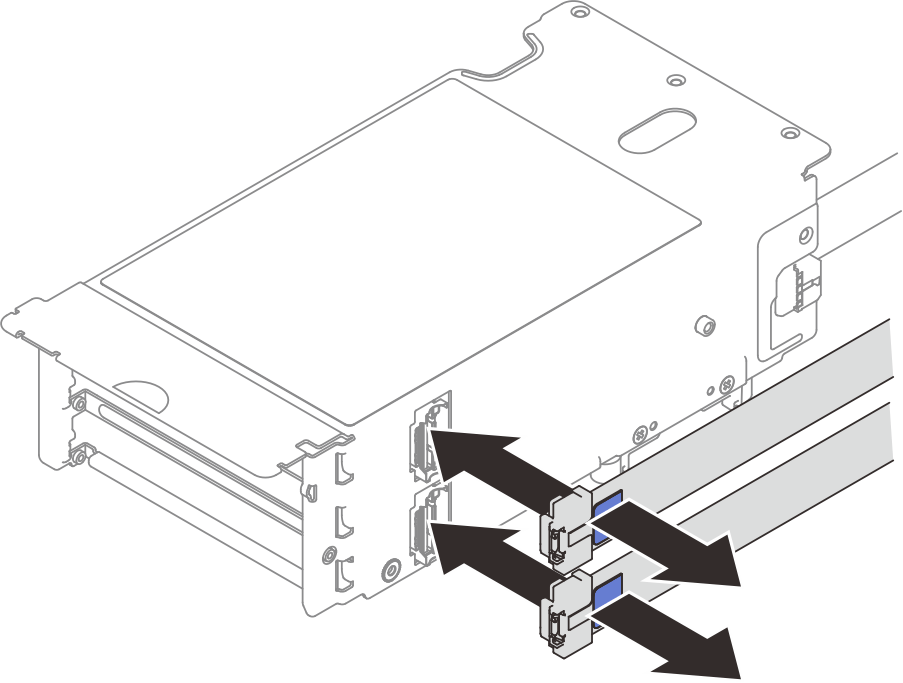

  3. Ziehen Sie die Kabel von der Außenseite der PCIe-Adapterkarte ab.
    Abbildung 2. Abziehen der Kabel
    Cable disconnection

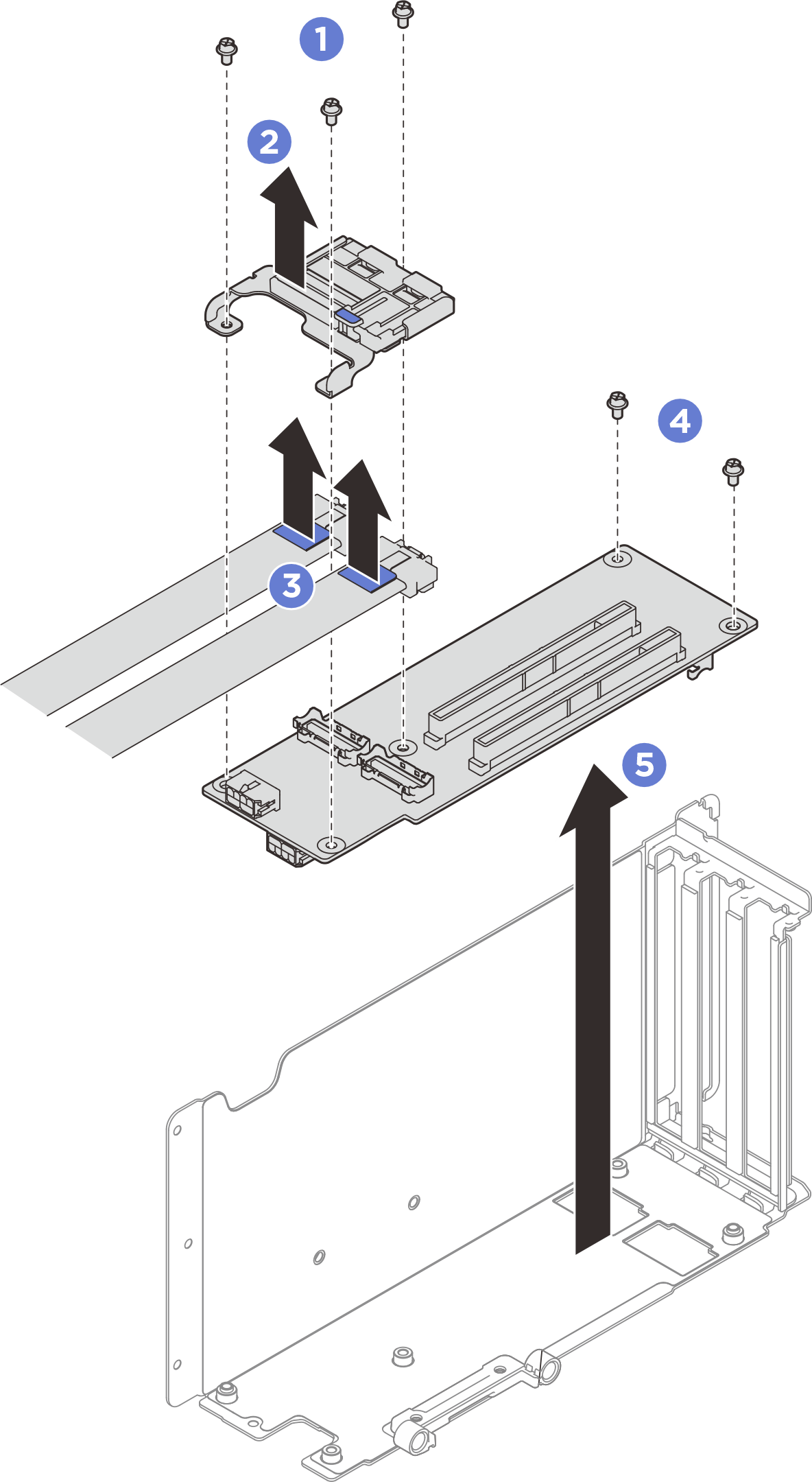

  4. Entfernen Sie die PCIe-Adapterkarte.
    1. Entfernen Sie die drei Schrauben von der PCIe-Halterung.
    2. Entfernen Sie die PCIe-Halterung aus der PCIe-Adapterkarte.
    3. Ziehen Sie die Kabel von der PCIe-Adapterkarte ab.
      Anmerkung
      Dieser Schritt ist für Adapterkarten mit zwei Steckplätzen in x8/x8-Konfigurationen nicht erforderlich.
    4. Entfernen Sie die zwei Schrauben von der PCIe-Adapterkarte.
    5. Entfernen Sie die PCIe-Adapterkarte aus dem PCIe-Adapterkarte-Rahmen.
      Abbildung 3. Entfernen der PCIe-Adapterkarte
      PCIe riser card removal

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.

Demo-Video

Sehen Sie sich das Verfahren auf YouTube an.
