PCIe 라이저 카드 제거

이 섹션의 지침에 따라 PCIe 라이저 카드를 제거하십시오.

절차

1. 이 작업을 준비하십시오.
   1. 앞쪽 윗면 덮개를 제거하십시오. 앞면 윗면 덮개 제거의 내용을 참조하십시오.
   2. 뒤쪽 윗면 덮개를 제거하십시오. 뒷면 윗면 덮개 제거의 내용을 참조하십시오.
   3. PCIe 카드가 설치된 PCIe 라이저를 제거하십시오. PCIe 라이저 제거의 내용을 참조하십시오.
   4. 필요한 경우 직렬 포트 모듈을 제거하십시오. 직렬 포트 모듈 제거의 내용을 참조하십시오.
   5. PCIe 어댑터 또는 GPU 어댑터를 모두 제거하십시오. PCIe 어댑터 제거 또는 GPU 어댑터 제거의 내용을 참조하십시오.
   6. 필요한 경우 뒷면 M.2 드라이브 케이지를 제거하십시오. 뒷면 M.2 드라이브 케이지 및 백플레인 제거의 내용을 참조하십시오.

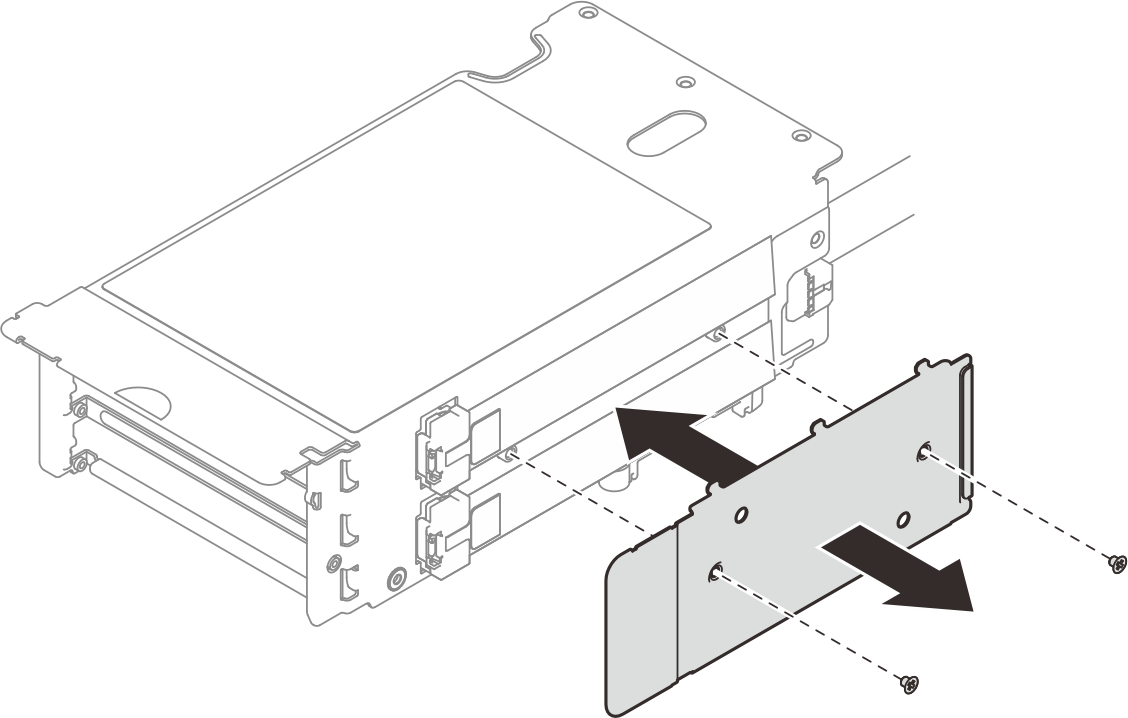

2. 나사를 2개 풀어 PCIe 라이저에서 케이블 덮개를 제거하십시오.
   그림 1. 케이블 덮개 제거


3. PCIe 라이저 외부에서 케이블을 분리하십시오.
   그림 2. 케이블 분리

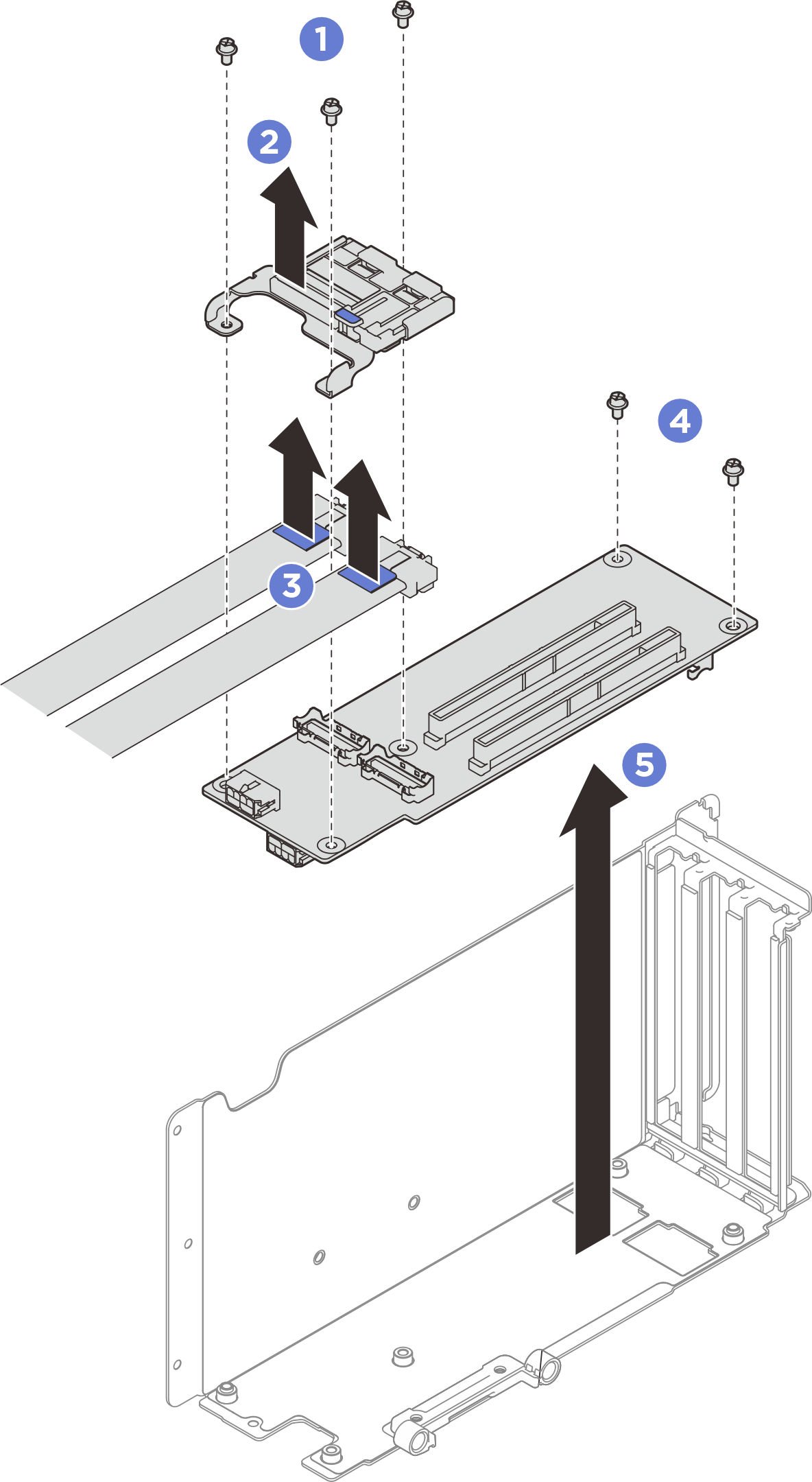

4. PCIe 라이저 카드를 제거하십시오.
   1. PCIe 고정장치에서 나사 3개를 제거하십시오.
   2. PCIe 라이저 카드에서 PCIe 고정장치를 제거하십시오.
   3. PCIe 라이저 카드에서 케이블을 분리하십시오.
      주

      x8/x8 구성의 2슬롯 라이저에는 이 단계가 필요하지 않습니다.
   4. PCIe 라이저 카드에서 나사 2개를 제거하십시오.
   5. PCIe 라이저 케이지에서 PCIe 라이저 카드를 제거하십시오.
      그림 3. PCIe 라이저 카드 제거
