卸下 PCIe 转接卡

按照本节中的说明卸下 PCIe 转接卡。

过程

1. 为本任务做好准备。
   1. 卸下前顶盖。请参阅卸下前顶盖。
   2. 卸下后顶盖。请参阅卸下后顶盖。
   3. 卸下装有 PCIe 卡的 PCIe 转接件。请参阅卸下 PCIe 转接件。
   4. 如有必要，请卸下串口模块。请参阅卸下串口模块。
   5. 卸下所有 PCIe 适配器或 GPU 适配器。请参阅 卸下 PCIe 适配器 或 卸下 GPU 适配器。
   6. 如有必要，卸下背面 M.2 硬盘仓。请参阅卸下背面 M.2 硬盘仓和背板。

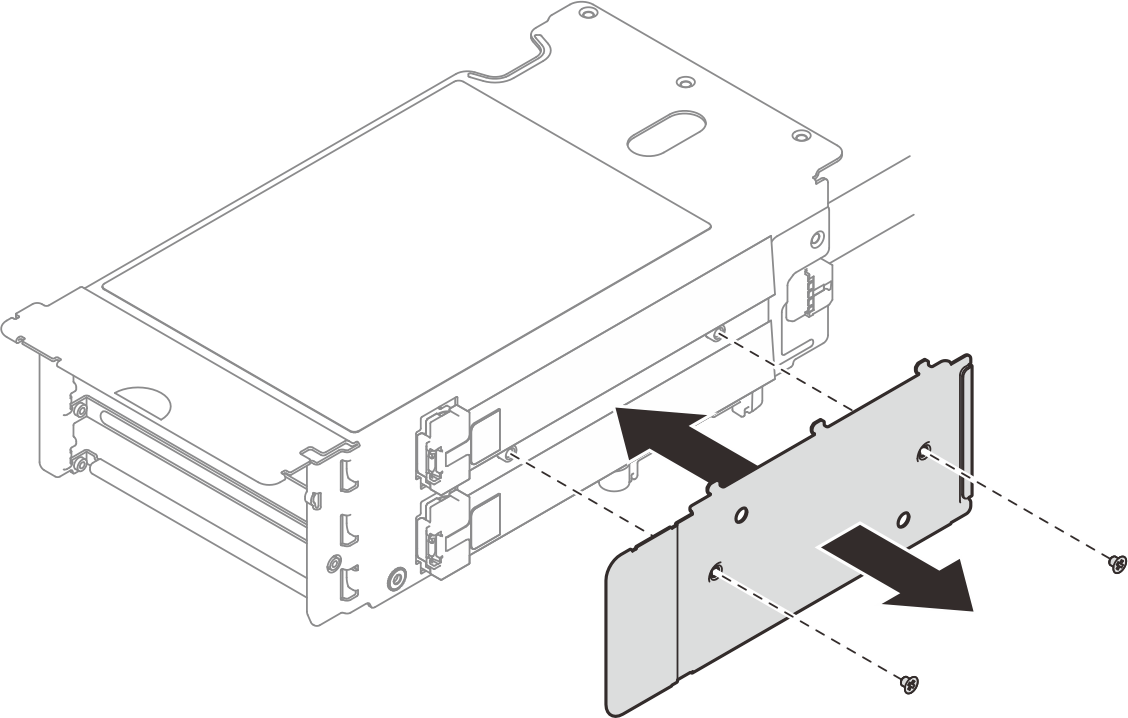

2. 拧松两颗螺钉以从 PCIe 转接件上卸下线缆外盖。
   图 1. 卸下线缆外盖

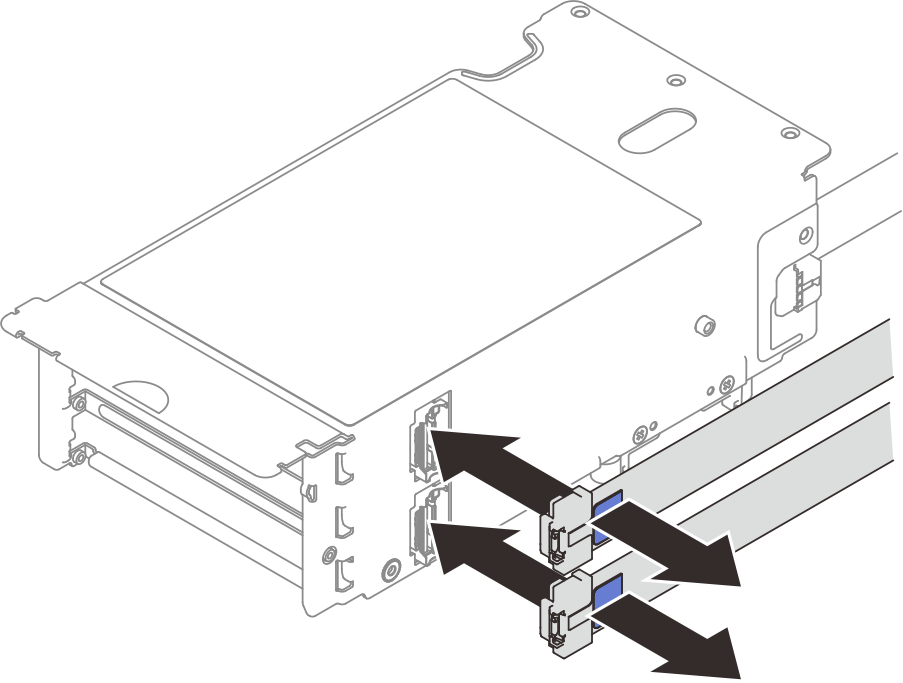

3. 从 PCIe 转接件外侧拔下线缆。
   图 2. 拔下线缆

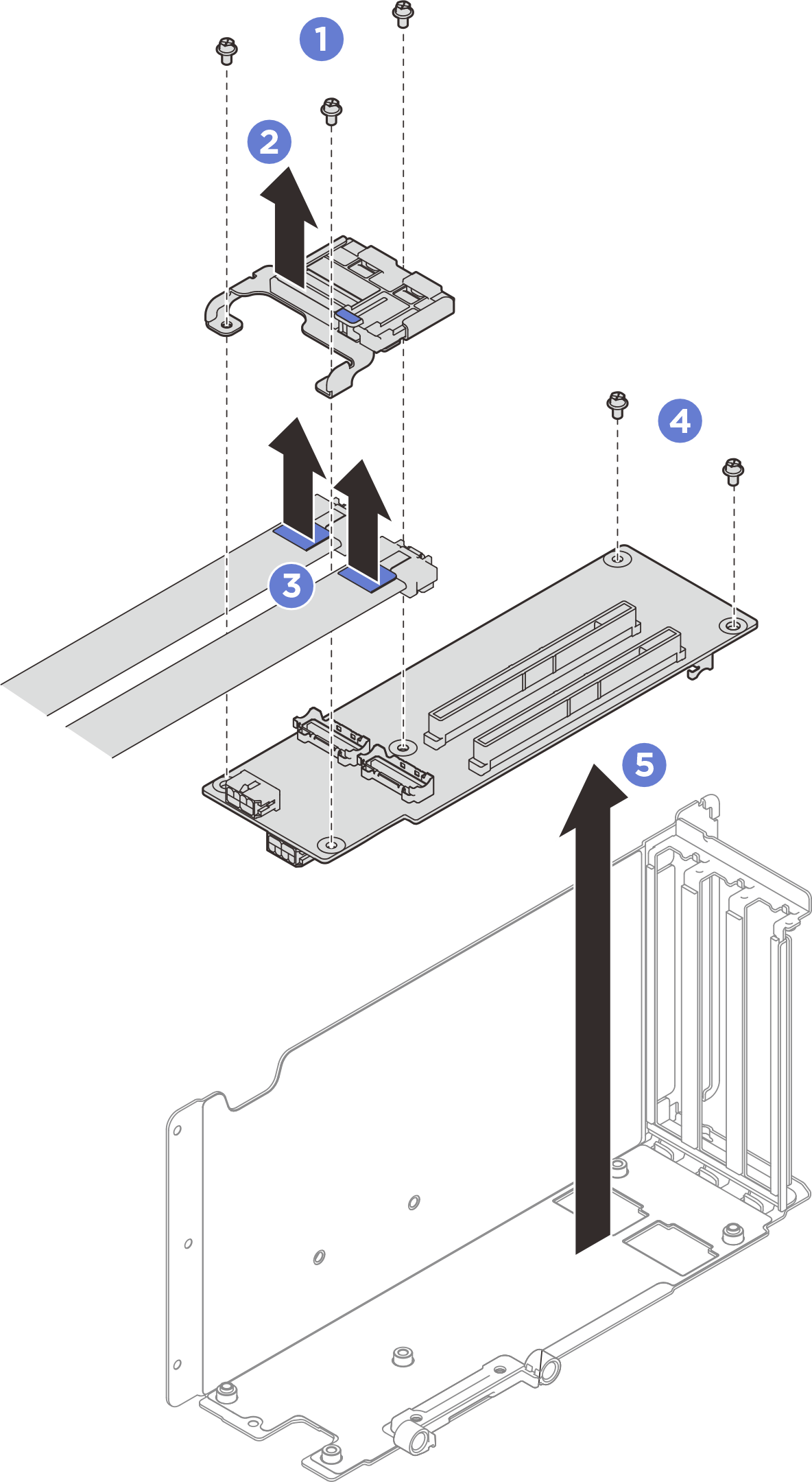

4. 卸下 PCIe 转接卡。
   1. 从 PCIe 固定器上卸下三颗螺钉。
   2. 从 PCIe 转接卡上卸下 PCIe 固定器。
   3. 从 PCIe 转接卡上拔下线缆。
      注

      x8/x8 配置中的双插槽转接件不需要执行此步骤。
   4. 从 PCIe 转接卡上卸下两颗螺钉。
   5. 从 PCIe 转接卡架上卸下 PCIe 转接卡。
      图 3. 卸下 PCIe 转接卡
