Rimozione di una scheda verticale PCIe

Seguire le istruzioni riportate in questa sezione per rimuovere una scheda verticale PCIe.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
   2. Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.
   3. Rimuovere la scheda verticale PCIe in cui è stata installata la scheda PCIe. Vedere Rimozione di una scheda verticale PCIe.
   4. Rimuovere il modulo della porta seriale, se necessario. Vedere Rimozione del modulo della porta seriale.
   5. Reinstallare tutti gli adattatori PCIe o GPU. Vedere Rimozione di un adattatore PCIe o Rimozione di un adattatore GPU.
   6. Rimuovere il telaio unità M.2 posteriore, se necessario. Vedere Rimozione del telaio e del backplane dell'unità M.2 posteriore.
2. Allentare le due viti per rimuovere il pannello di copertura del cavo dalla scheda verticale PCIe.

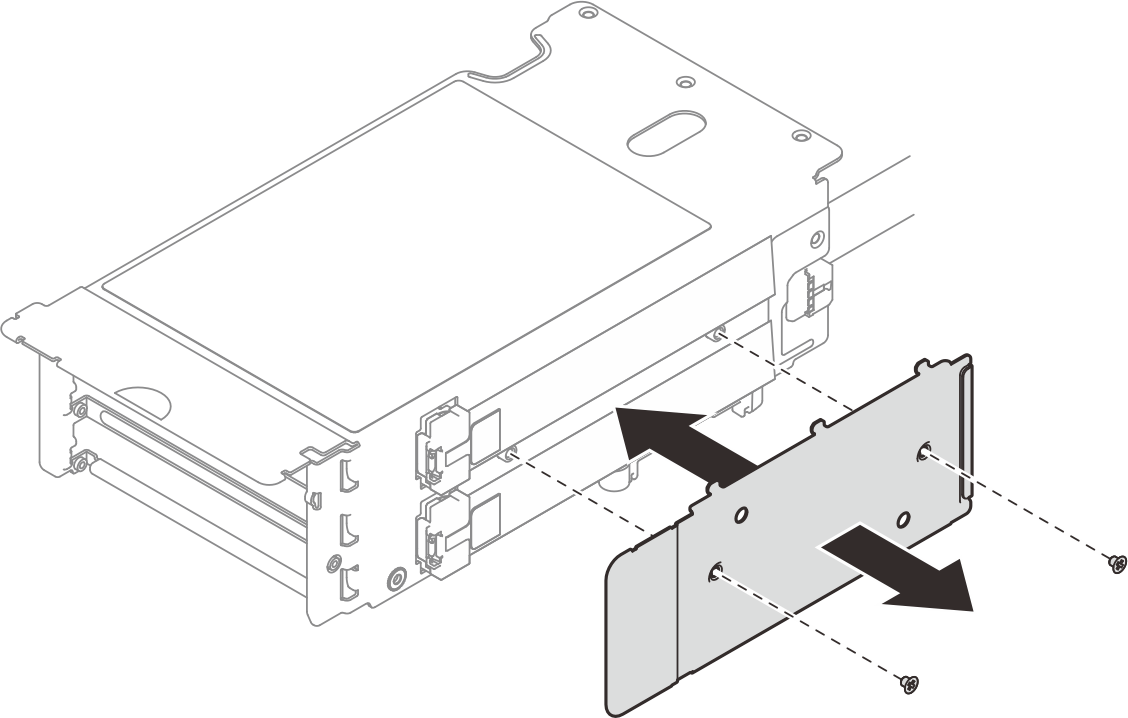

   Figura 1. Rimozione del pannello di copertura del cavo


3. Scollegare i cavi dalla parte esterna della scheda verticale PCIe.

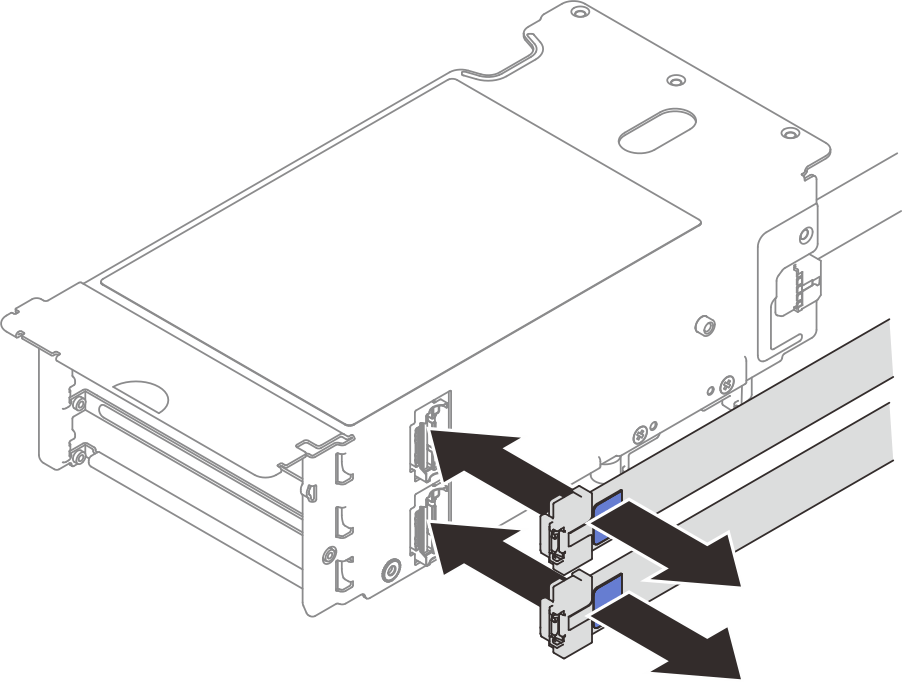

   Figura 2. Scollegamento dei cavi


4. Rimuovere la scheda verticale PCIe.
   1. Rimuovere le tre viti dal fermo PCIe.
   2. Rimuovere il fermo PCIe dalla scheda verticale PCIe.
   3. Scollegare i cavi dalla scheda verticale PCIe.
      Nota

      Questo passaggio non è necessario per le schede verticali a due slot nelle configurazioni x8/x8.
   4. Rimuovere le due viti dalla scheda verticale PCIe.
   5. Rimuovere la scheda verticale PCIe dal telaio verticale PCIe.
      Figura 3. Rimozione della scheda verticale PCIe
