卸下 PCIe 擴充卡

請依照本節中的指示卸下 PCIe 擴充卡。

程序

1. 為此作業做好準備。
   1. 卸下前方上蓋。請參閱卸下前方上蓋。
   2. 卸下後方上蓋。請參閱卸下後方上蓋。
   3. 卸下已安裝 PCIe 卡的 PCIe 擴充卡。請參閱卸下 PCIe 擴充卡。
   4. 如有需要，請卸下序列埠模組。請參閱卸下序列埠模組。
   5. 卸下所有 PCIe 配接卡或 GPU 配接卡。請參閱 卸下 PCIe 配接卡 或 卸下 GPU 配接卡。
   6. 如有需要，請卸下後方 M.2 框架。請參閱卸下後方 M.2 框架和背板。
2. 鬆開兩顆螺絲以從 PCIe 擴充卡卸下纜線蓋。
   圖 1. 卸下纜線蓋

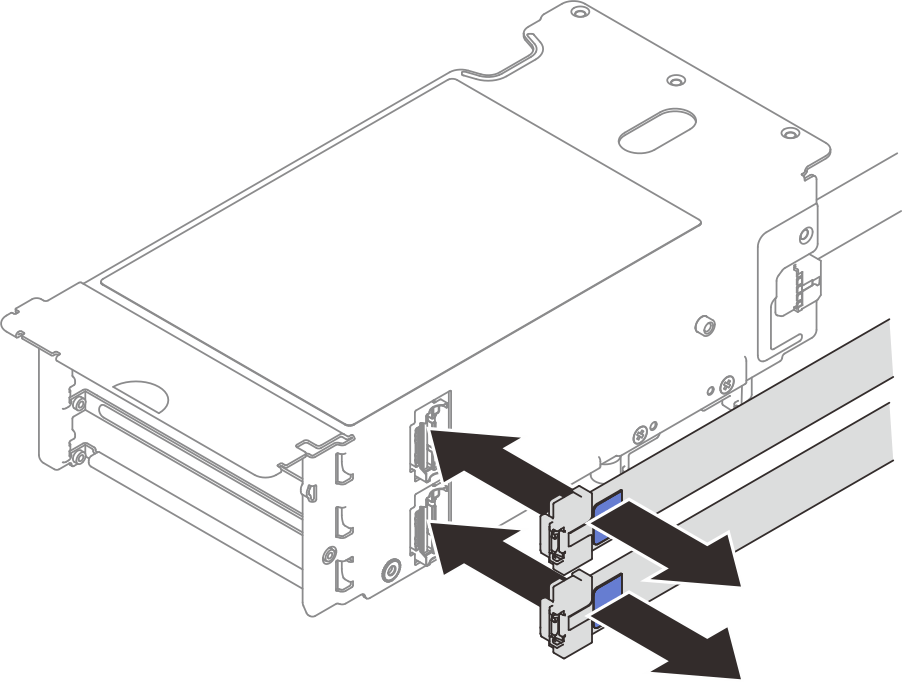

3. 從 PCIe 擴充卡的外側拔掉纜線。
   圖 2. 拔除纜線

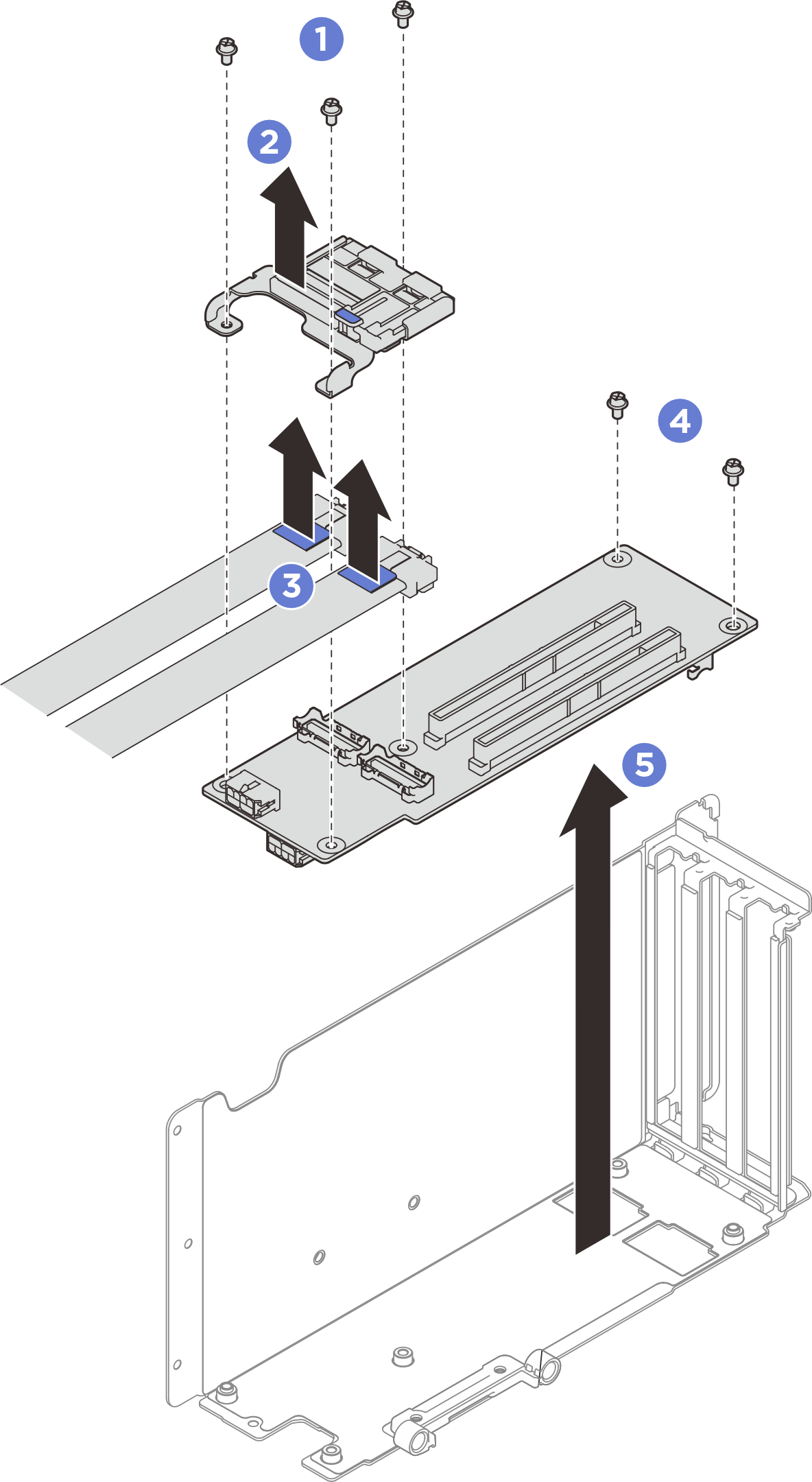

4. 卸下 PCIe 擴充卡。
   1. 從 PCIe 固定器卸下三顆螺絲。
   2. 從 PCIe 擴充卡卸下 PCIe 固定器。
   3. 從 PCIe 擴充卡拔掉纜線。
      註

      x8/x8 配置中的雙插槽擴充卡不需要此步驟。
   4. 從 PCIe 擴充卡中卸下兩顆螺絲。
   5. 從 PCIe 擴充卡匣中卸下 PCIe 擴充卡。
      圖 3. 卸下 PCIe 擴充卡
