ถอดการ์ดตัวยก PCIe

ทำตามคำแนะนำในส่วนนี้เพื่อถอดการ์ดตัวยก PCIe

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ถอดฝาครอบด้านบนด้านหน้า โปรดดู ถอดฝาครอบด้านบนด้านหน้า
   2. ถอดฝาครอบด้านบนด้านหลัง โปรดดู ถอดฝาครอบด้านบนข้างหลัง
   3. ถอดตัวยก PCIe ที่มีการติดตั้งการ์ด PCIe ดู ถอดตัวยก PCIe
   4. ถอดโมดูลพอร์ตอนุกรม หากจำเป็น ดู ถอดโมดูลพอร์ตอนุกรม
   5. ถอดอะแดปเตอร์ PCIe หรืออะแดปเตอร์ GPU ทั้งหมด โปรดดู ถอดอะแดปเตอร์ PCIe หรือ ถอดอะแดปเตอร์ GPU
   6. ถอดตัวครอบไดรฟ์ M.2 ด้านหลัง หากจำเป็น โปรดดู ถอดตัวครอบและแบ็คเพลนไดรฟ์ M.2 ด้านหลัง

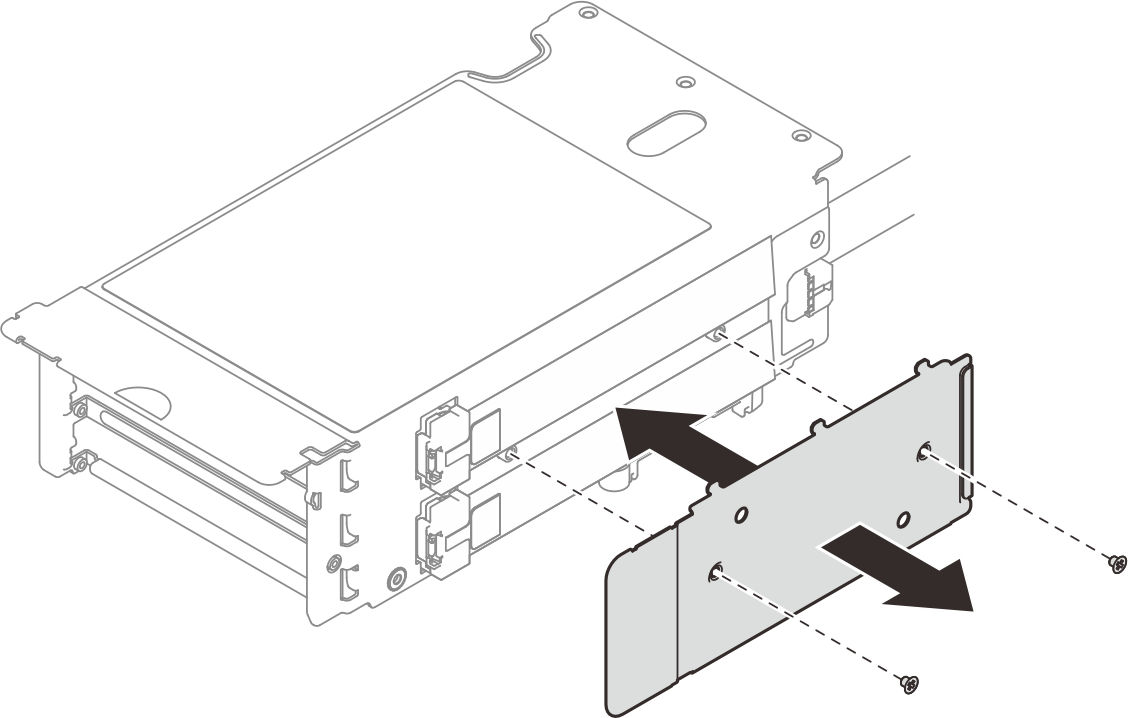

2. คลายสกรูสองตัวเพื่อถอดฝาครอบสายเคเบิลออกจากตัวยก PCIe
   รูปที่ 1. การถอดฝาครอบสาย

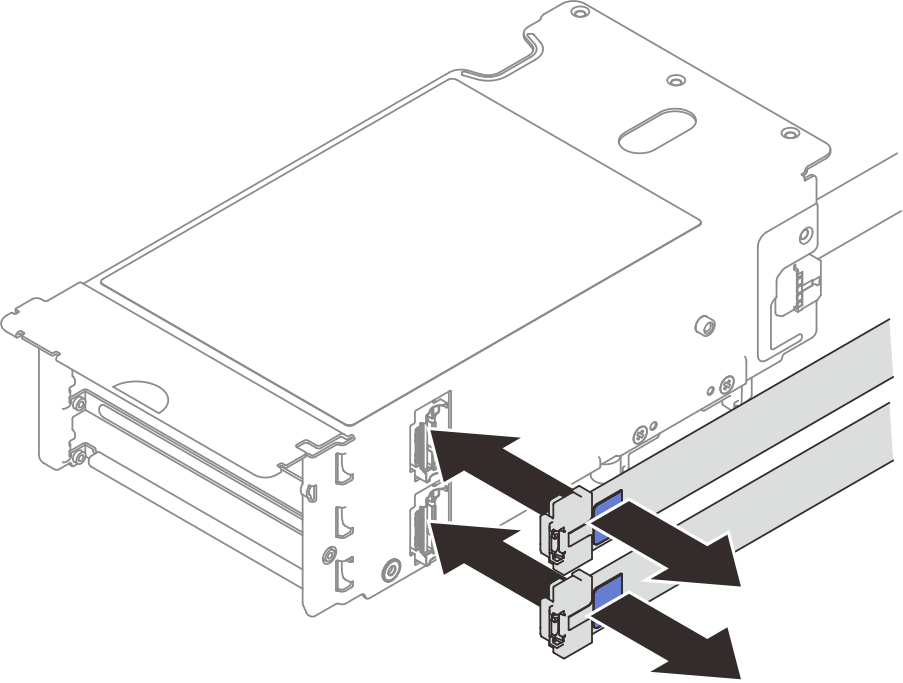

3. ถอดสายออกจากด้านนอกของตัวยก PCIe
   รูปที่ 2. การถอดสายเคเบิล

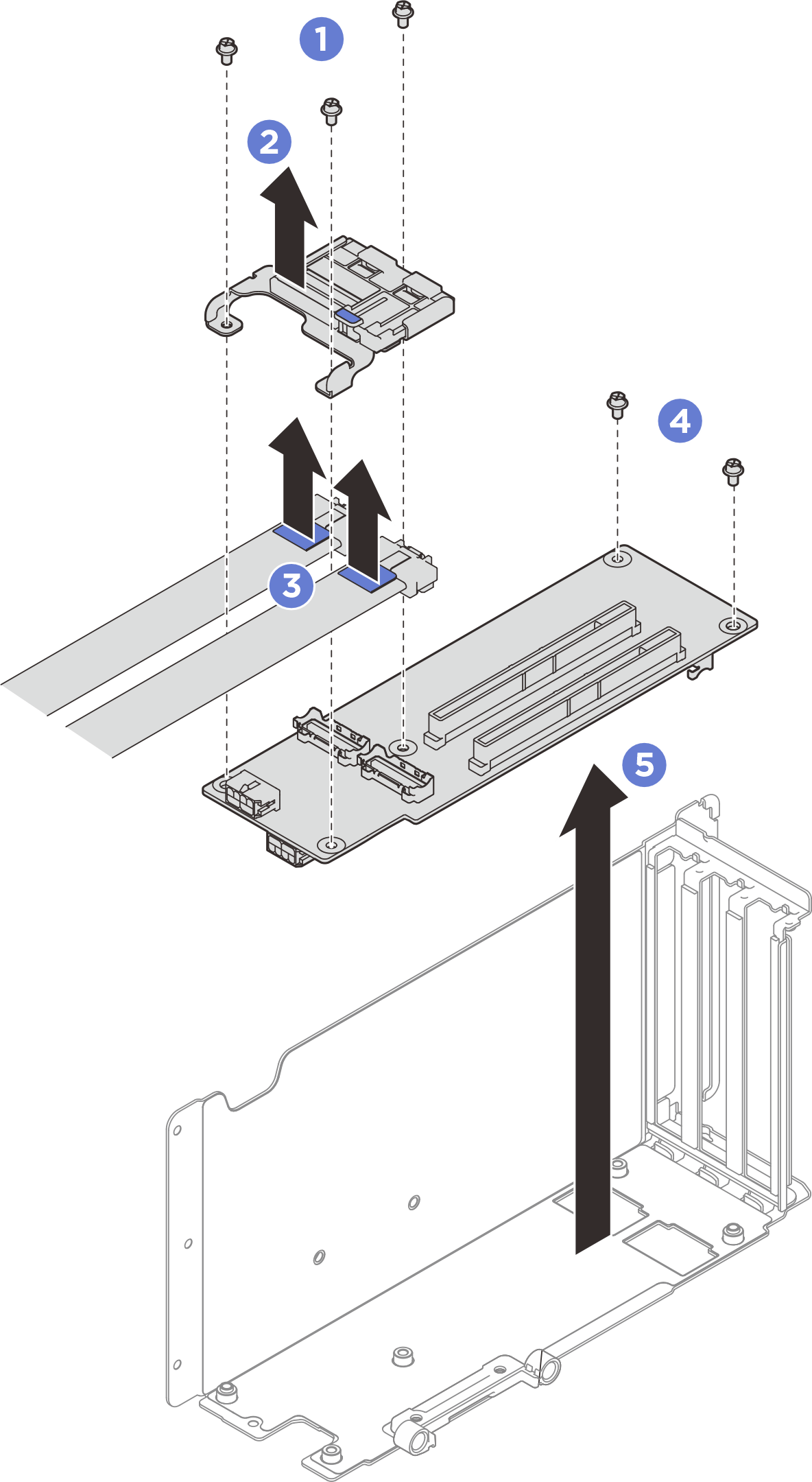

4. ถอดการ์ดตัวยก PCIe
   1. ถอดสกรูสามตัวออกจากตัวยึด PCIe
   2. ถอดตัวยึด PCIe ออกจากการ์ดตัวยก PCIe
   3. ถอดสายออกจากการ์ดตัวยก PCIe
      หมายเหตุ

      ขั้นตอนนี้ไม่จำเป็นสำหรับตัวยกแบบสองช่องเสียบในการกำหนดค่า x8/x8
   4. ถอดสกรูสองตัวออกจากการ์ดตัวยก PCIe
   5. ถอดการ์ดตัวยก PCIe ออกจากตัวครอบตัวยก PCIe
      รูปที่ 3. การถอดการ์ดตัวยก PCIe
