Installazione di una scheda verticale PCIe

Seguire le istruzioni riportate in questa sezione per installare una scheda verticale PCIe.

Procedura

1. Se necessario, allentare le due viti per rimuovere prima il pannello di copertura del cavo dalla scheda verticale PCIe.
   Figura 1. Rimozione del pannello di copertura del cavo


2. Installare la scheda verticale PCIe.
   1. Allineare la scheda verticale PCIe ai fori per viti sul telaio verticale PCIe.
   2. Stringere le due viti per fissare la scheda verticale PCIe al telaio verticale PCIe.
   3. Collegare i cavi alla scheda verticale PCIe.
      Nota

      Questo passaggio non è necessario per le schede verticali a due slot nelle configurazioni x8/x8.
   4. Allineare il fermo PCIe ai fori per viti sulla scheda verticale PCIe.
   5. Stringere le tre viti per fissare il fermo PCIe alla scheda verticale PCIe.

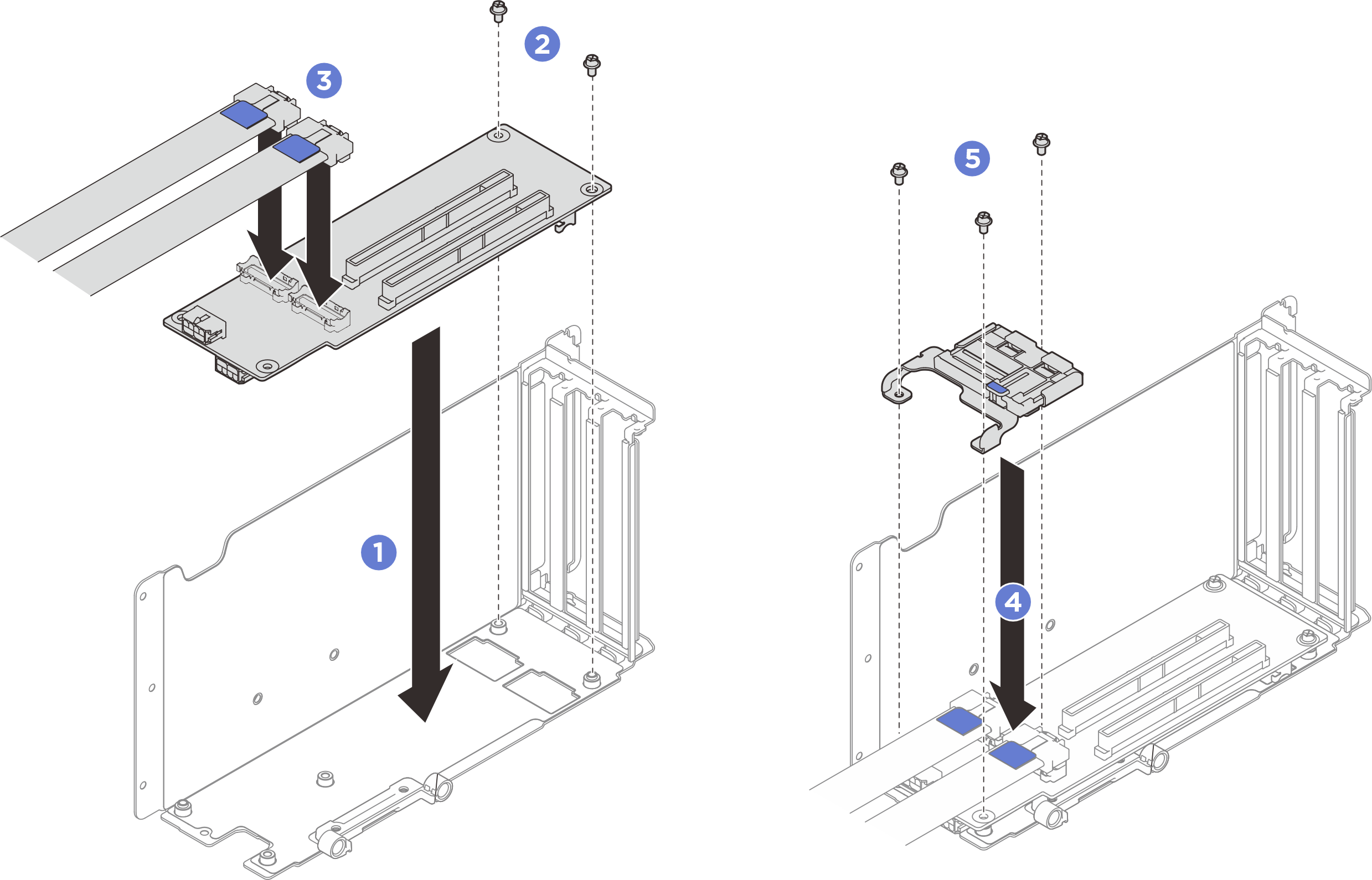

      Figura 2. Installazione della scheda verticale PCIe


3. Collegare i cavi all'esterno della scheda verticale PCIe.
   Figura 3. Collegamento dei cavi


4. Stringere le due viti per fissare il pannello di copertura del cavo alla scheda verticale PCIe.
   Figura 4. Installazione del pannello di copertura del cavo
