安装 PCIe 转接卡

按照本节中的说明安装 PCIe 转接卡。

关于本任务

注意
  • 请阅读安装准则和安全检查核对表以确保操作安全。
  • 以装有组件的防静电包装接触服务器上任何未上漆的金属表面；然后从包装中取出组件，并将其放置在防静电平面上。
注

  • 本节以双插槽转接卡为例进行说明，三插槽转接卡的安装过程与此类似。

  • 具体的 PCIe 转接卡可能与本主题中的插图有所不同。

过程

  1. 如有必要，请先拧松两颗螺钉以从 PCIe 转接件上卸下线缆外盖。

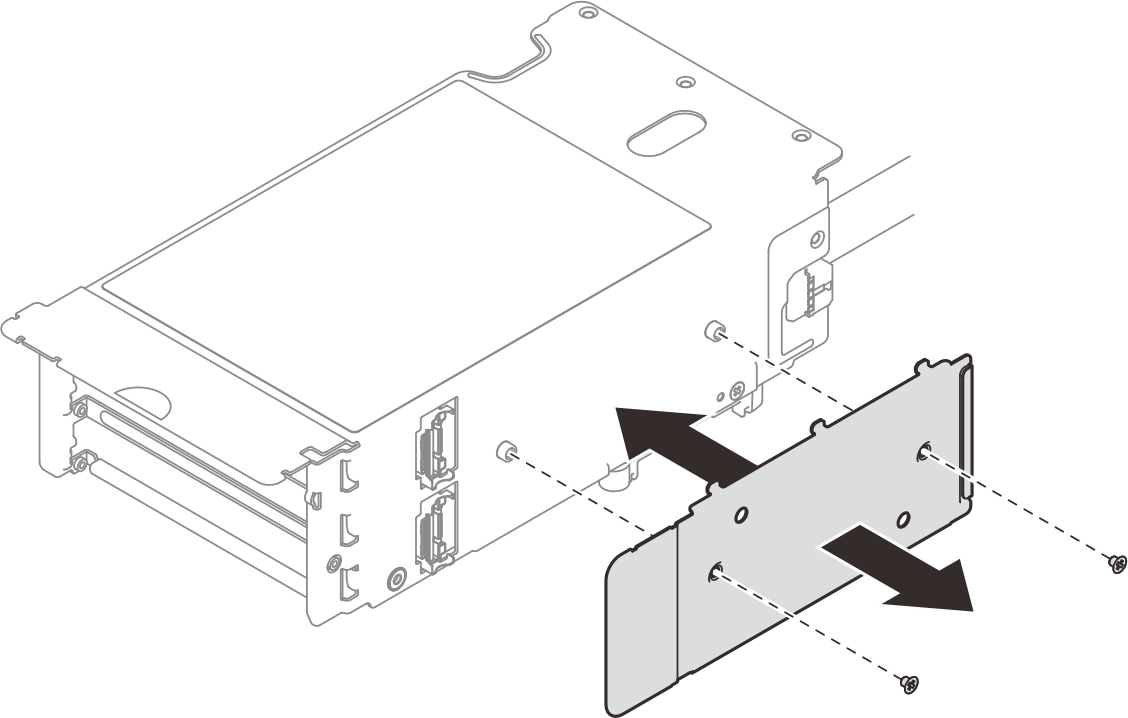

    图 1. 卸下线缆外盖
    Cable cover removal
  2. 安装 PCIe 转接卡。
    1. 将 PCIe 转接卡与 PCIe 转接卡架上的螺钉孔对齐。
    2. 拧紧两颗螺钉以将 PCIe 转接卡固定到 PCIe 转接卡架。
    3. 将线缆连接到 PCIe 转接卡。
      注
      x8/x8 配置中的双插槽转接件不需要执行此步骤。
    4. 将 PCIe 固定器与 PCIe 转接卡上的螺钉孔对齐。
    5. 拧紧三颗螺钉以将 PCIe 固定器固定到 PCIe 转接卡。

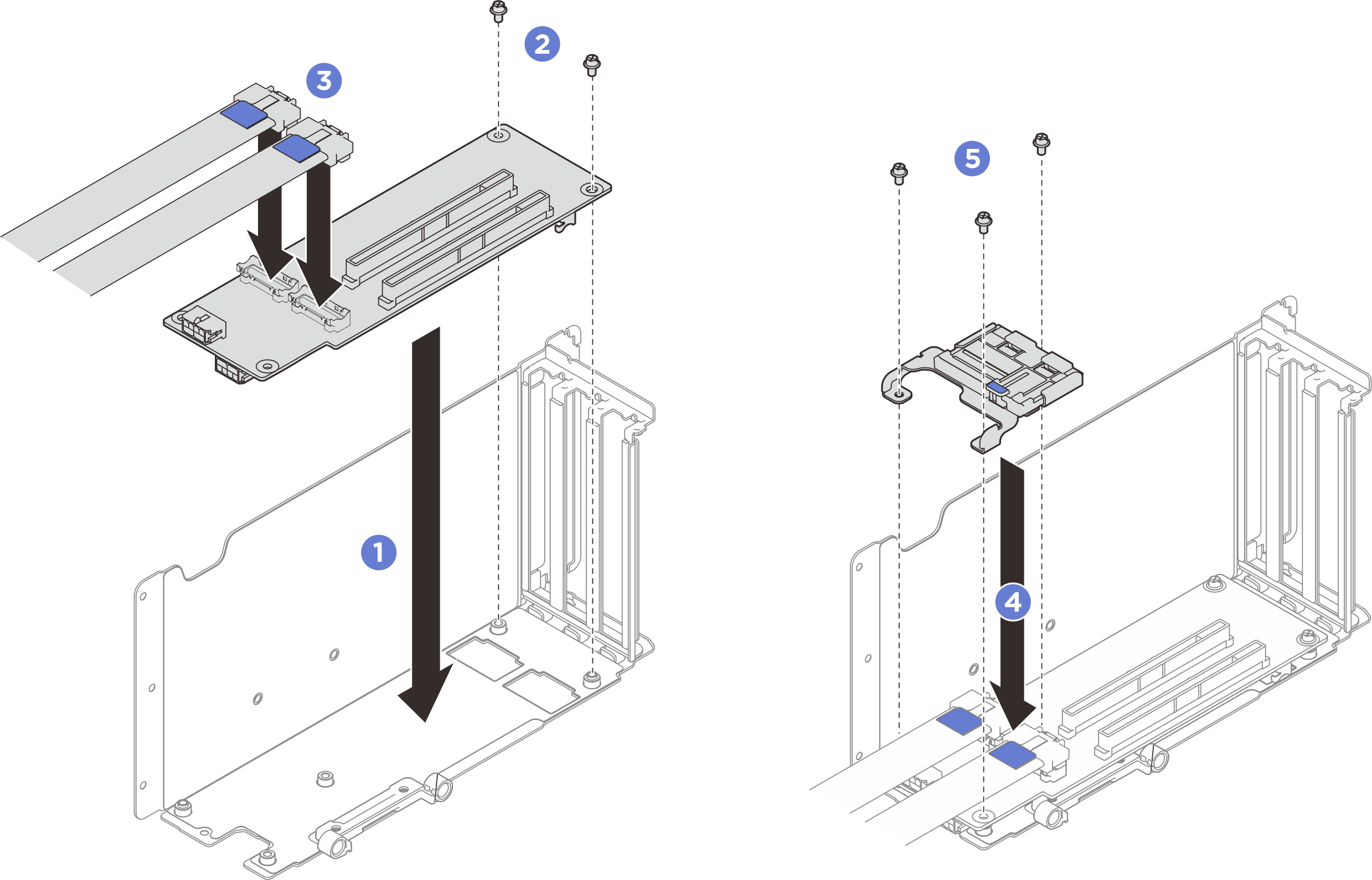

      图 2. 安装 PCIe 转接卡
      PCIe riser card installation
  3. 将线缆连接到 PCIe 转接件的外侧。
    图 3. 连接线缆
    Cable connection
  4. 拧紧两颗螺钉以将线缆外盖固定到 PCIe 转接卡。
    图 4. 安装线缆外盖
    Cable cover installation

完成之后

  1. 如有必要，请装回背面 M.2 硬盘仓。请参阅安装背面 M.2 硬盘仓和背板。
  2. 如有必要，请装回串口模块。请参阅安装串口模块。
  3. 装回 PCIe 适配器或 GPU 适配器。请参阅 安装 PCIe 适配器 或 安装 GPU 适配器。
  4. 装回 PCIe 转接卡。请参阅安装 PCIe 转接件。
  5. 装回后顶盖。请参阅安装后顶盖。
  6. 装回前顶盖。请参阅安装前顶盖。
  7. 将信号线缆接回到主板组合件。请参阅PCIe 转接卡线缆布放，了解更多信息。
  8. 完成部件更换。请参阅完成部件更换。
