Remover um backplane da unidade de 2,5 polegadas

Siga as instruções nesta seção para remover um backplane da unidade de 2,5 polegadas.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar as tampas superiores ou remover o servidor do rack. Consulte Substituição do servidor.
  2. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
  3. Remova o defletor de ar frontal. Consulte Remover o defletor de ar frontal.
  4. Remova os ventiladores e o compartimento do ventilador. Consulte Remover um ventilador e Remover o compartimento do ventilador.
  5. Remova todas as unidades hot-swap de 2,5 polegadas e os preenchimentos da unidade. Consulte Remover uma unidade hot-swap de 2,5 polegadas.
  6. Registre as conexões de cabos primeiro. Em seguida, desconecte os cabos de alimentação e de sinal de todos os backplanes.
  7. Remova o conjunto de portadora do backplane de unidade.

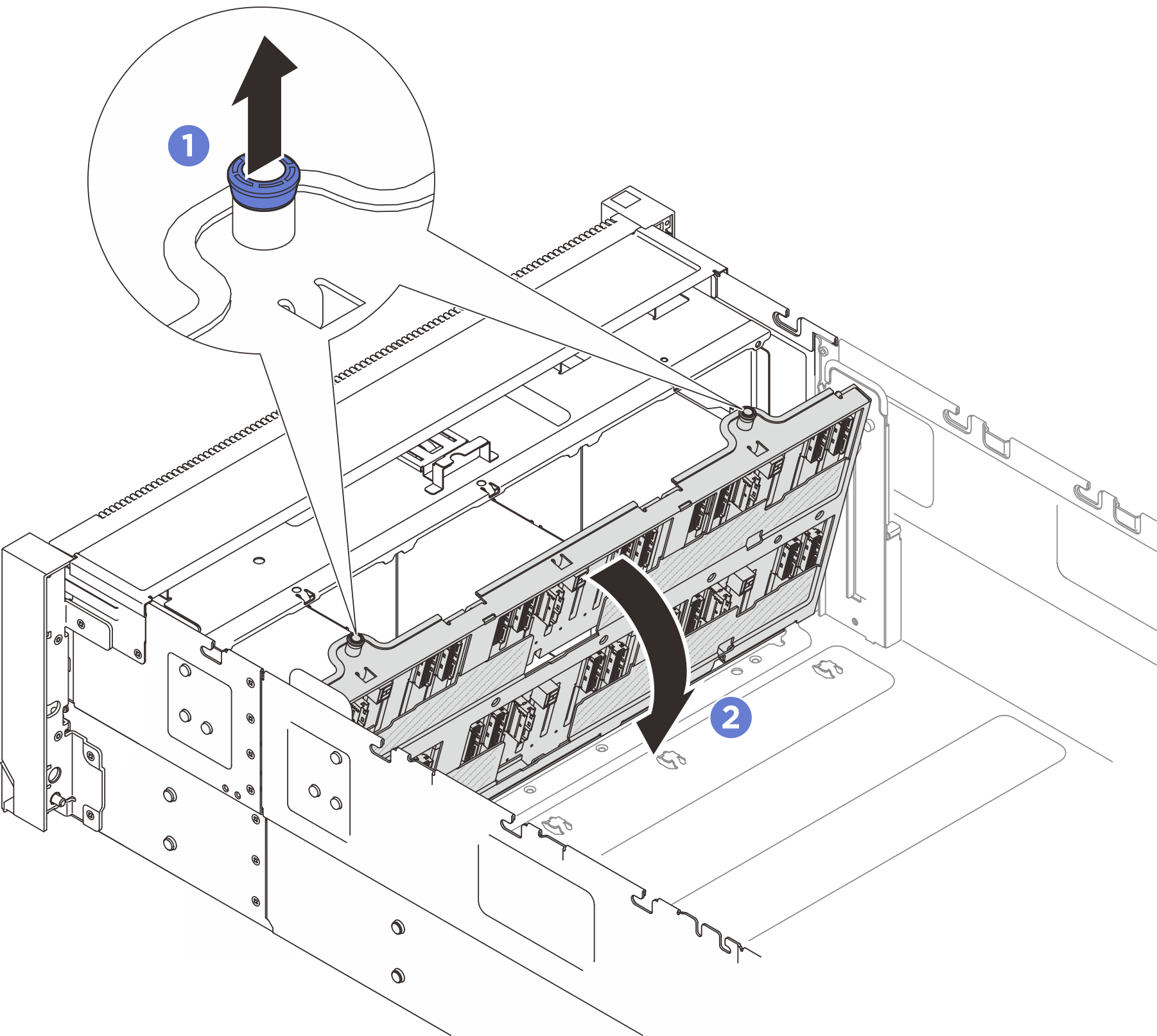

    Figura 1. Removendo o conjunto do suporte do backplane da unidade (chassi do compartimento de 2,5 polegadas)
    Removing drive backplane carrier assembly (2.5-inch bay chassis)
    1. Puxe o êmbolo para cima para desencaixar a portadora do backplane.
    2. Gire a parte superior da portadora do backplane para removê-la do servidor.

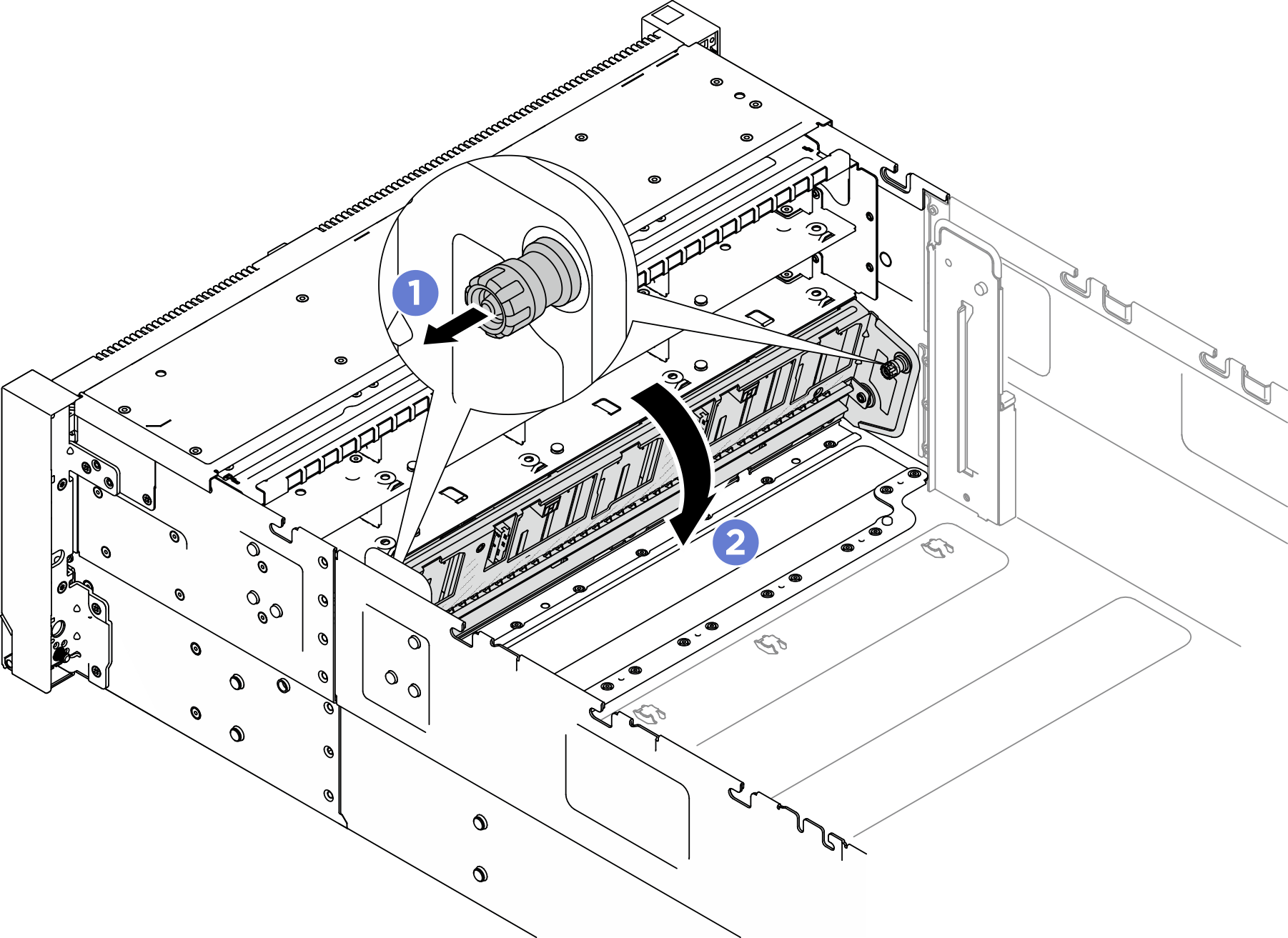

    Figura 2. Removendo o conjunto do suporte do backplane da unidade (chassi do compartimento E3.S)
    Removing drive backplane carrier assembly (E3.S bay chassis)
    1. Puxe o êmbolo para fora para desencaixar a portadora do backplane.
    2. Gire a parte superior da portadora do backplane para removê-la do servidor.
  8. Remova os dois parafusos que prendem o backplane. Em seguida, remova o backplane da portadora do painel traseiro da unidade.

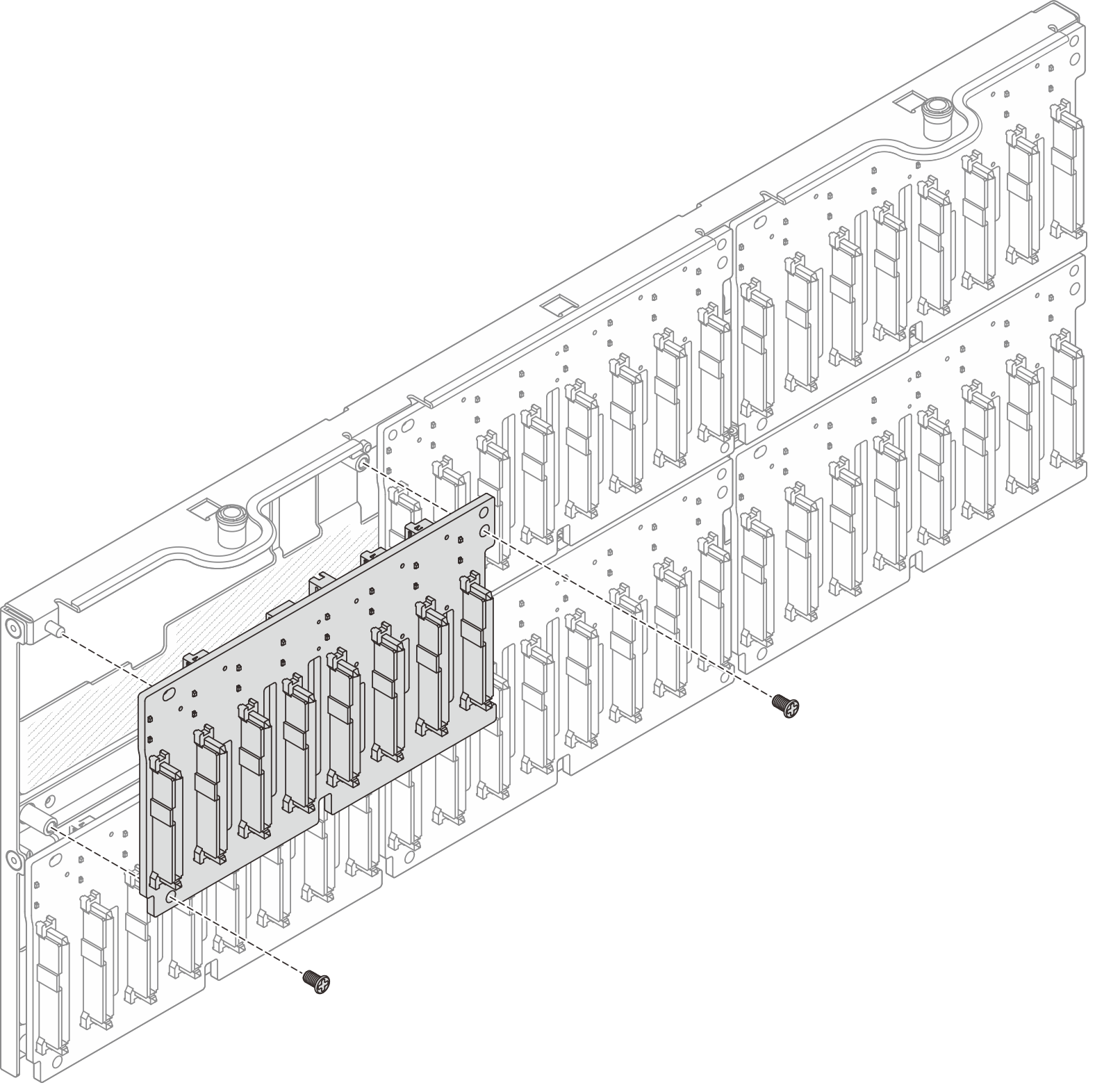

    Figura 3. Removendo o backplane da portadora (chassi de compartimento de 2,5 polegadas)
    Removing backplane from carrier

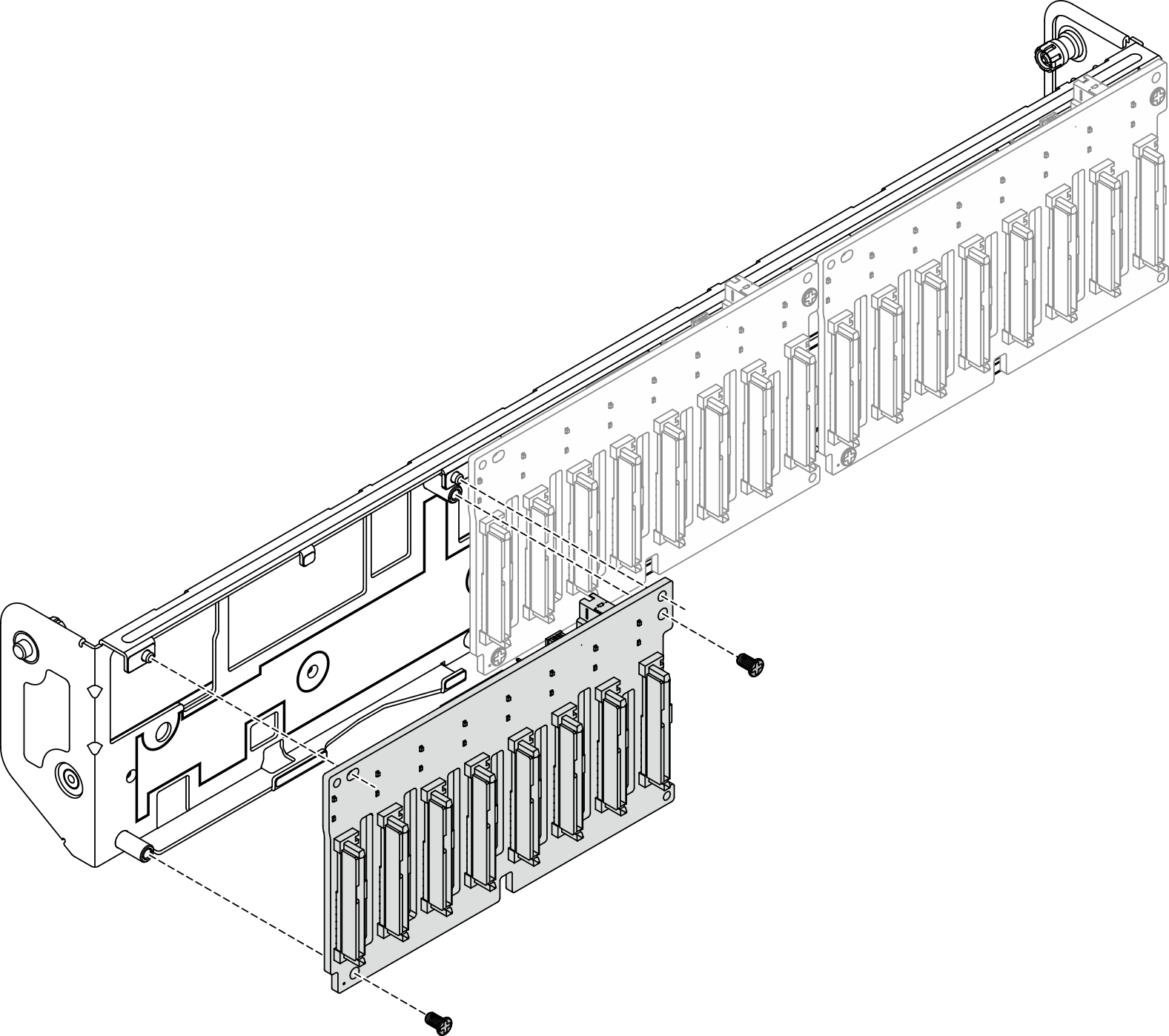

    Figura 4. Removendo o backplane da portadora (chassi de compartimento E3.S)
    Removing backplane from carrier
  9. Se necessário, armazene os dois parafusos de volta na portadora do backplane.

Depois de concluir

  1. Instale uma unidade de substituição ou preencha os compartimentos de unidade correspondentes com preenchimentos de unidade. Consulte Instalar um backplane da unidade de 2,5 polegadas.

  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
