卸下 2.5 吋硬碟背板

請依照本節中的指示卸下 2.5 吋硬碟背板。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

程序

  1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。
  2. 卸下前方上蓋。請參閱卸下前方上蓋。
  3. 卸下前方空氣擋板。請參閱卸下前方空氣擋板。
  4. 卸下風扇和風扇機盒。請參閱卸下風扇和卸下風扇機盒。
  5. 卸下所有 2.5 吋熱抽換硬碟和硬碟填充板。請參閱卸下 2.5 吋熱抽換硬碟。
  6. 請先記下纜線連接方式，然後從所有背板拔掉電源線和信號線。
  7. 卸下硬碟背板支架組件。

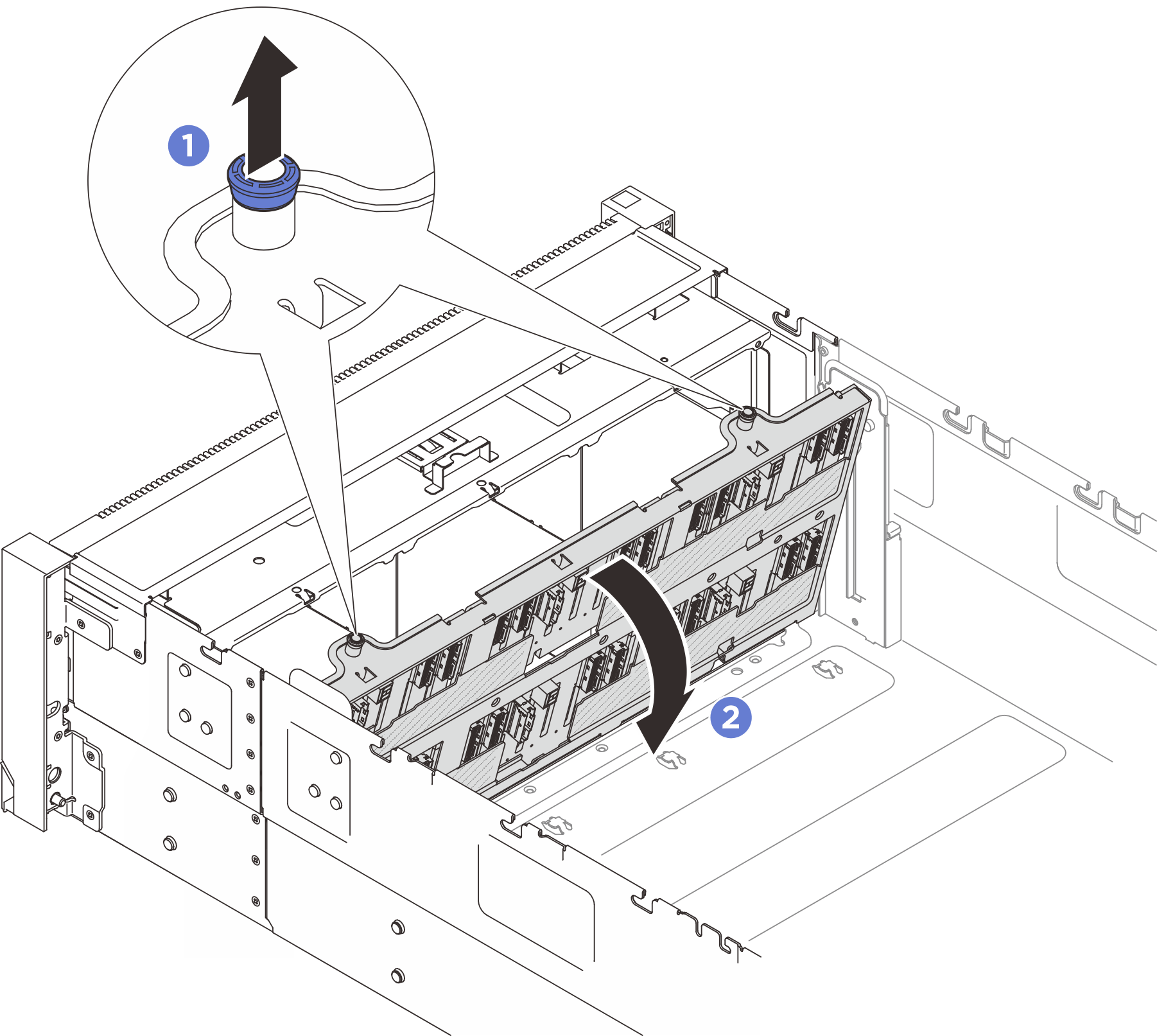

    圖 1. 卸下硬碟背板支架組件（2.5 吋機槽機箱）
    Removing drive backplane carrier assembly (2.5-inch bay chassis)
    1. 將柱塞向上拉，以使背板支架脫離。
    2. 旋轉背板支架的頂部以從伺服器卸下。

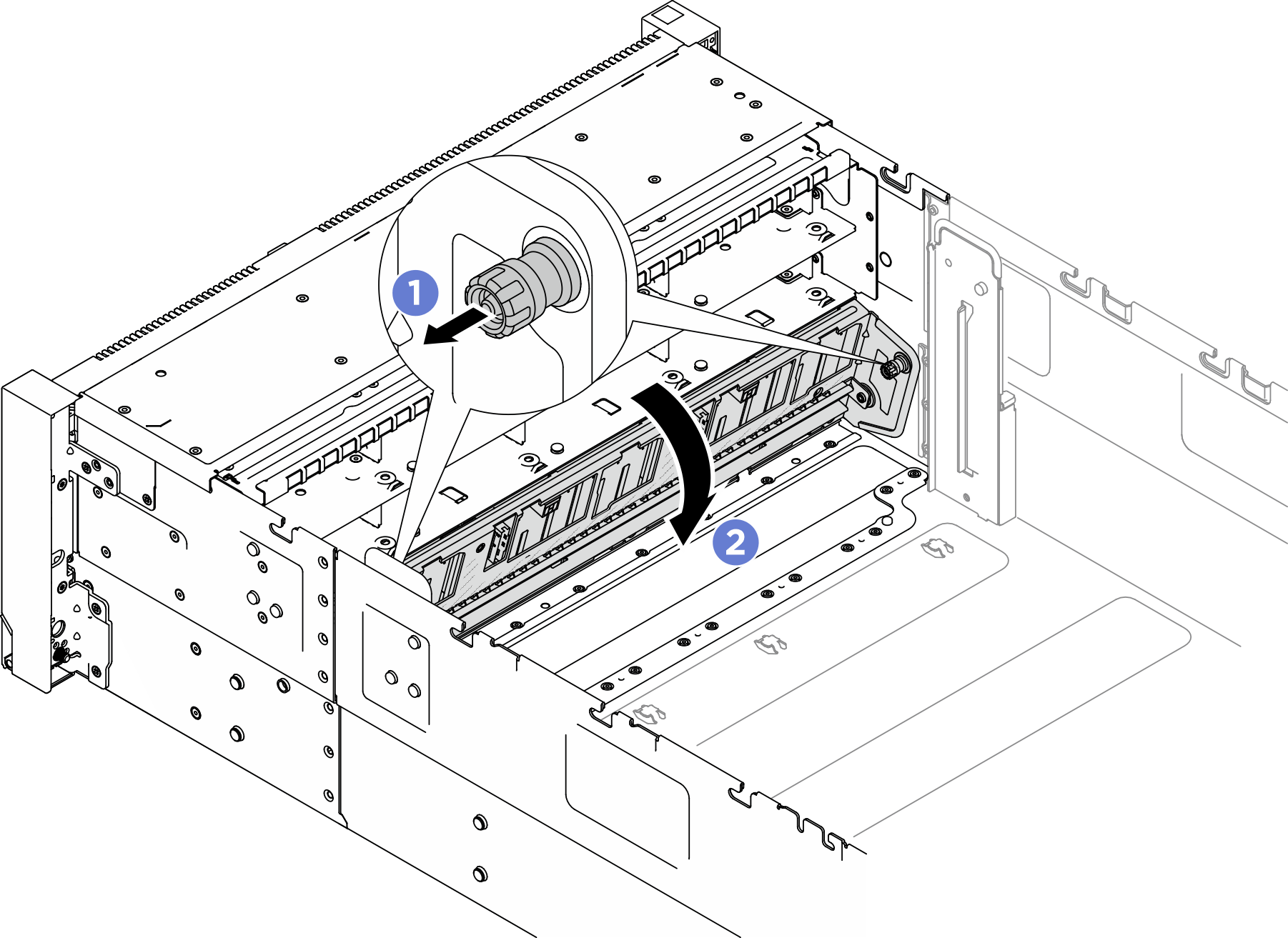

    圖 2. 卸下硬碟背板支架組件（E3.S 機槽機箱）
    Removing drive backplane carrier assembly (E3.S bay chassis)
    1. 將柱塞拉出以鬆開背板支架。
    2. 旋轉背板支架的頂部以從伺服器卸下。
  8. 卸下固定背板的兩顆螺絲；然後，從硬碟背板支架卸下背板。

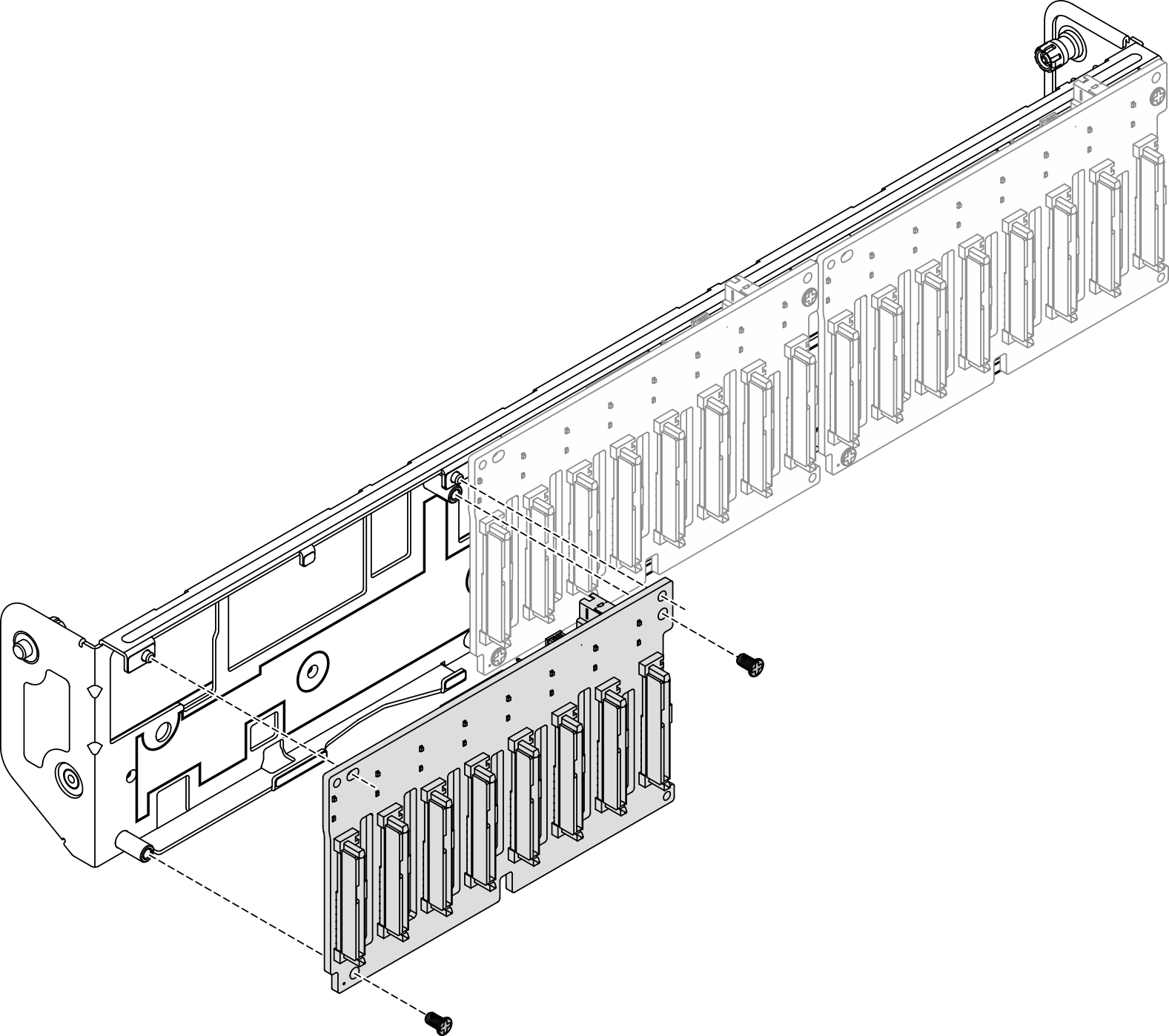

    圖 3. 從支架上卸下背板（2.5 吋機槽機箱）
    Removing backplane from carrier

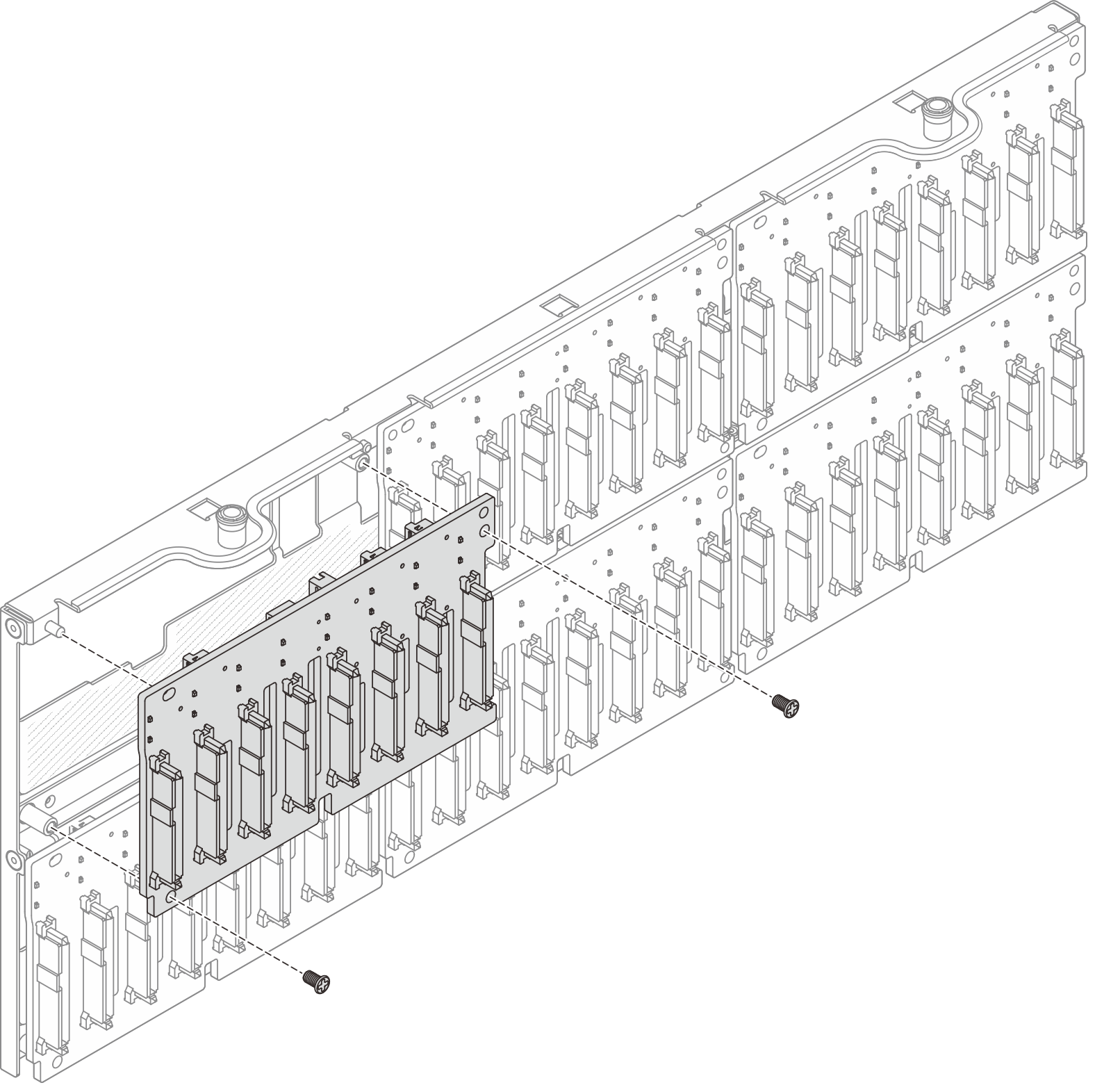

    圖 4. 從支架上卸下背板（E3.S 機槽機箱）
    Removing backplane from carrier
  9. 如有需要，請將兩顆螺絲放回背板支架中。

在您完成之後

  1. 安裝替換裝置，或用硬碟填充板填充對應的機槽。請參閱安裝 2.5 吋硬碟背板。

  2. 如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
