安裝 2.5 吋硬碟背板

請依照本節中的指示安裝 2.5 吋硬碟背板。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

  • 依照硬碟背板安裝規則和順序中的背板安裝規則和順序。

韌體和驅動程式下載：更換元件後，您可能需要更新韌體或驅動程式。

程序

  1. 如有需要，請從背板支架卸下兩顆螺絲。
    圖 1. 背板支架上的備用螺絲（2.5 吋機槽機箱）
    Spare screws on backplane carrier
    圖 2. 背板支架上的備用螺絲（E3.S 機槽機箱）
    Spare screws on backplane carrier
  2. 將背板安裝到支架上並用兩顆螺絲固定。

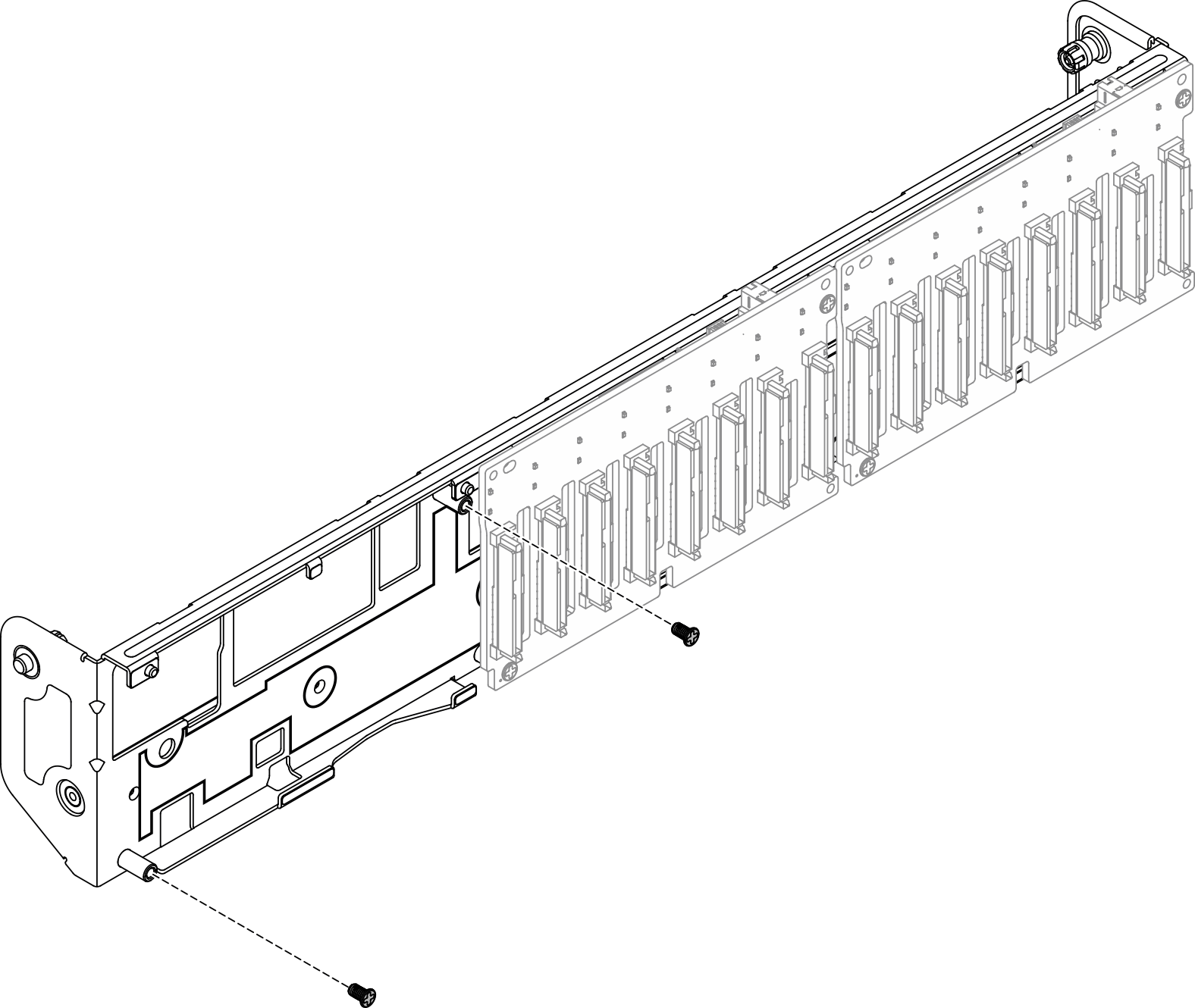

    圖 3. 將背板安裝到支架（2.5 吋機槽機箱）
    Installing backplane to carrier (2.5-inch bay chassis)

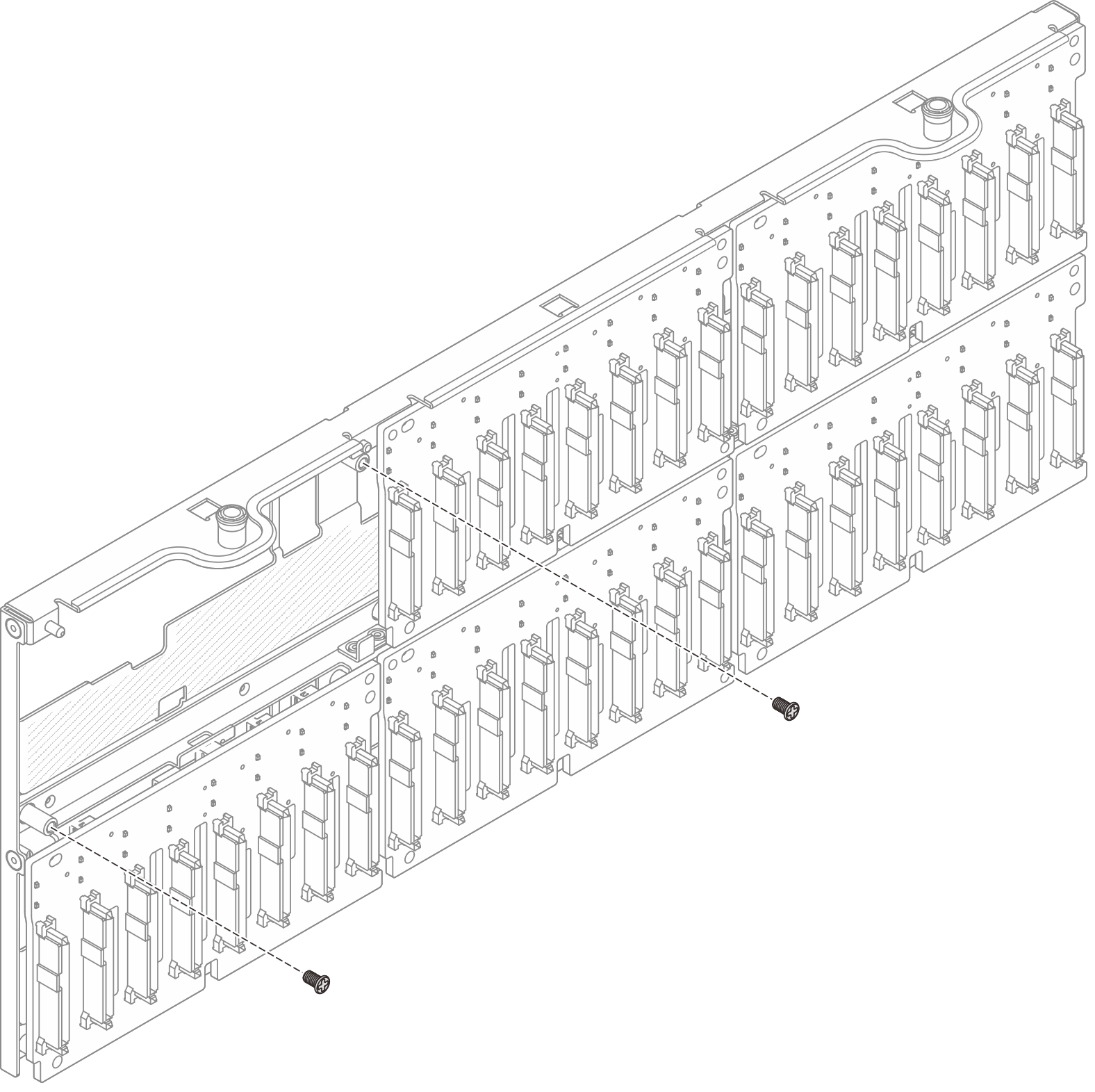

    圖 4. 將背板安裝到支架（E3.S 機槽機箱）
    Installing backplane to carrier (E3.S bay chassis)
  3. 安裝硬碟背板支架組件。

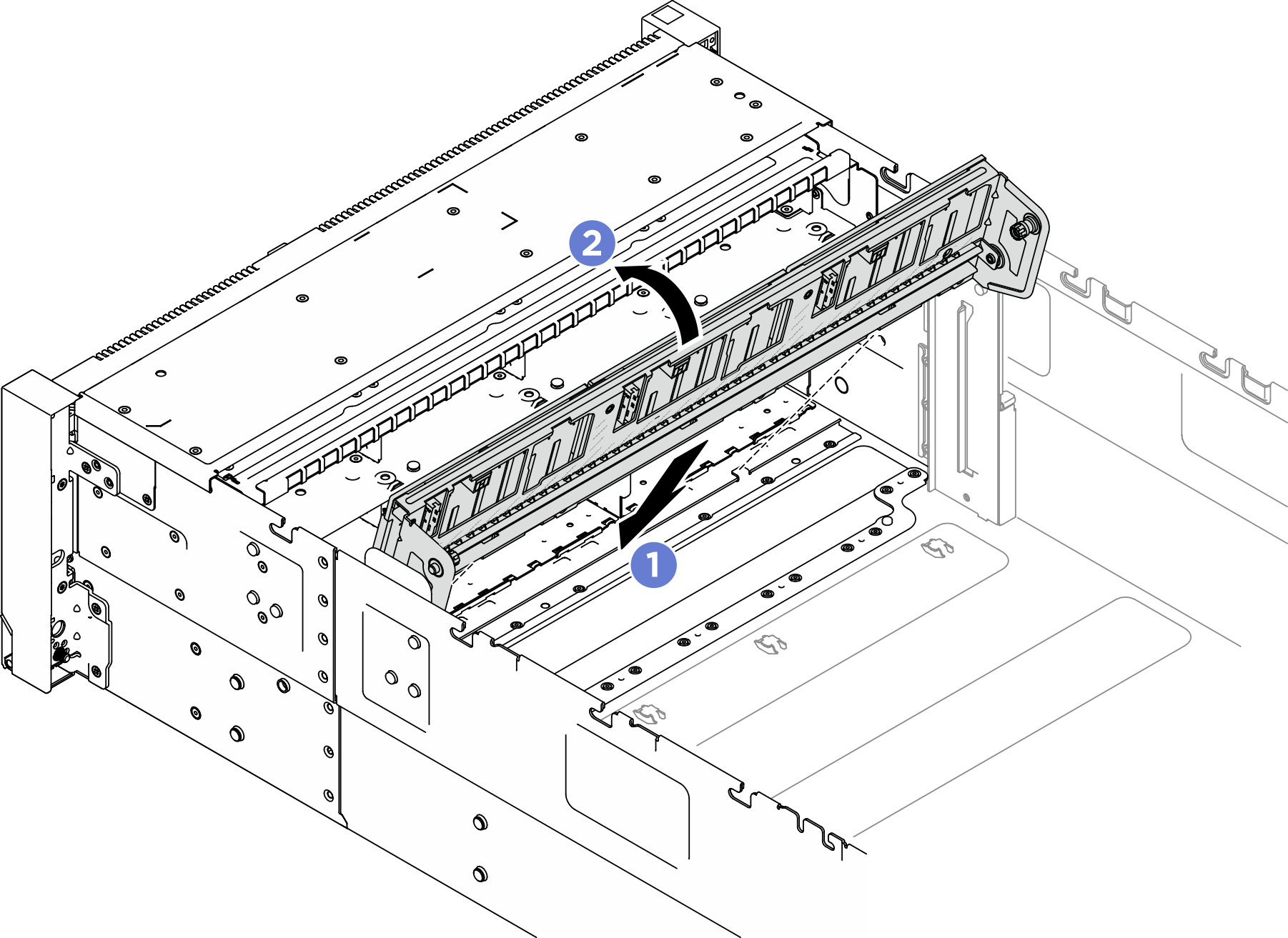

    圖 5. 安裝硬碟背板支架組件（2.5 吋機槽機箱）
    Installing drive backplane carrier assembly (2.5-inch bay chassis)

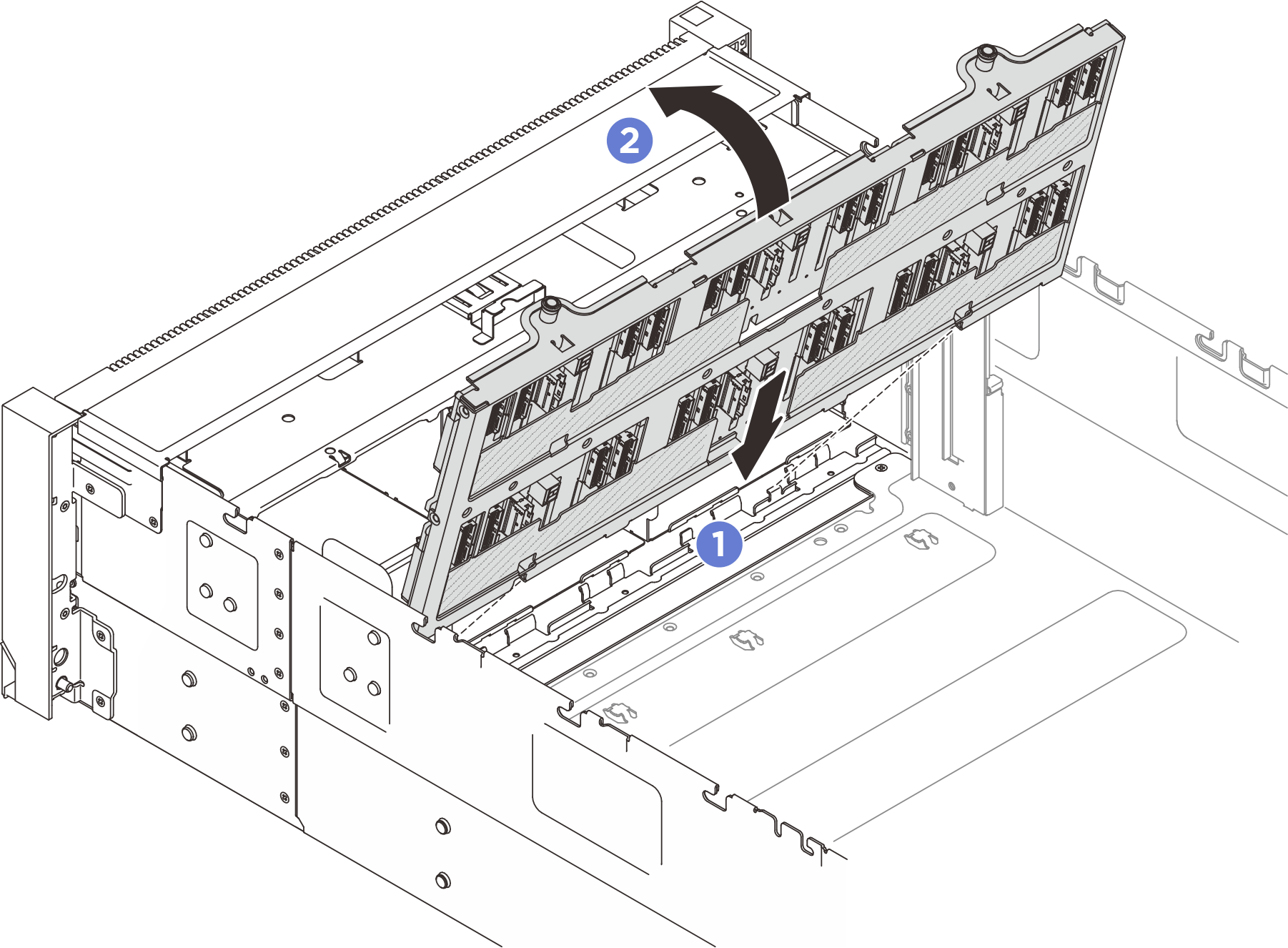

    圖 6. 安裝硬碟背板支架組件（E3.S 機槽機箱）
    Installing drive backplane carrier assembly (E3.S bay chassis)
    1. 將支架底部與伺服器中的插槽對齊。
    2. 旋轉支架的頂端，直到其卡入定位。

在您完成之後

  1. 將電源線和信號線連接至所有背板。如需內部纜線佈線的相關資訊，請參閱內部纜線佈線。

  2. 重新安裝所有 2.5 吋熱抽換硬碟和硬碟填充板。請參閱安裝 2.5 吋熱抽換硬碟。

  3. 重新安裝風扇和風扇機盒組件。請參閱安裝風扇和安裝風扇機盒。

  4. 重新安裝前方空氣擋板。請參閱安裝前方空氣擋板。
  5. 重新安裝前方上蓋。請參閱安裝前方上蓋。

  6. 完成零件更換。請參閱完成零件更換。

  7. 如果已針對三模式安裝了配備 U.3 NVMe 硬碟的 2.5 吋硬碟背板。透過 XCC Web GUI 為背板上的選定硬碟插槽啟用 U.3 x1 模式。請參閱U.3 NVMe 硬碟可以在 NVMe 連線中偵測到，但在三態中偵測不到。
