安装 2.5 英寸硬盘背板

按照本节中的说明安装 2.5 英寸硬盘背板。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

  • 按照硬盘背板安装规则和顺序中的背板安装规则和顺序操作。

固件和驱动程序下载：更换组件后，可能需要更新固件或驱动程序。

过程

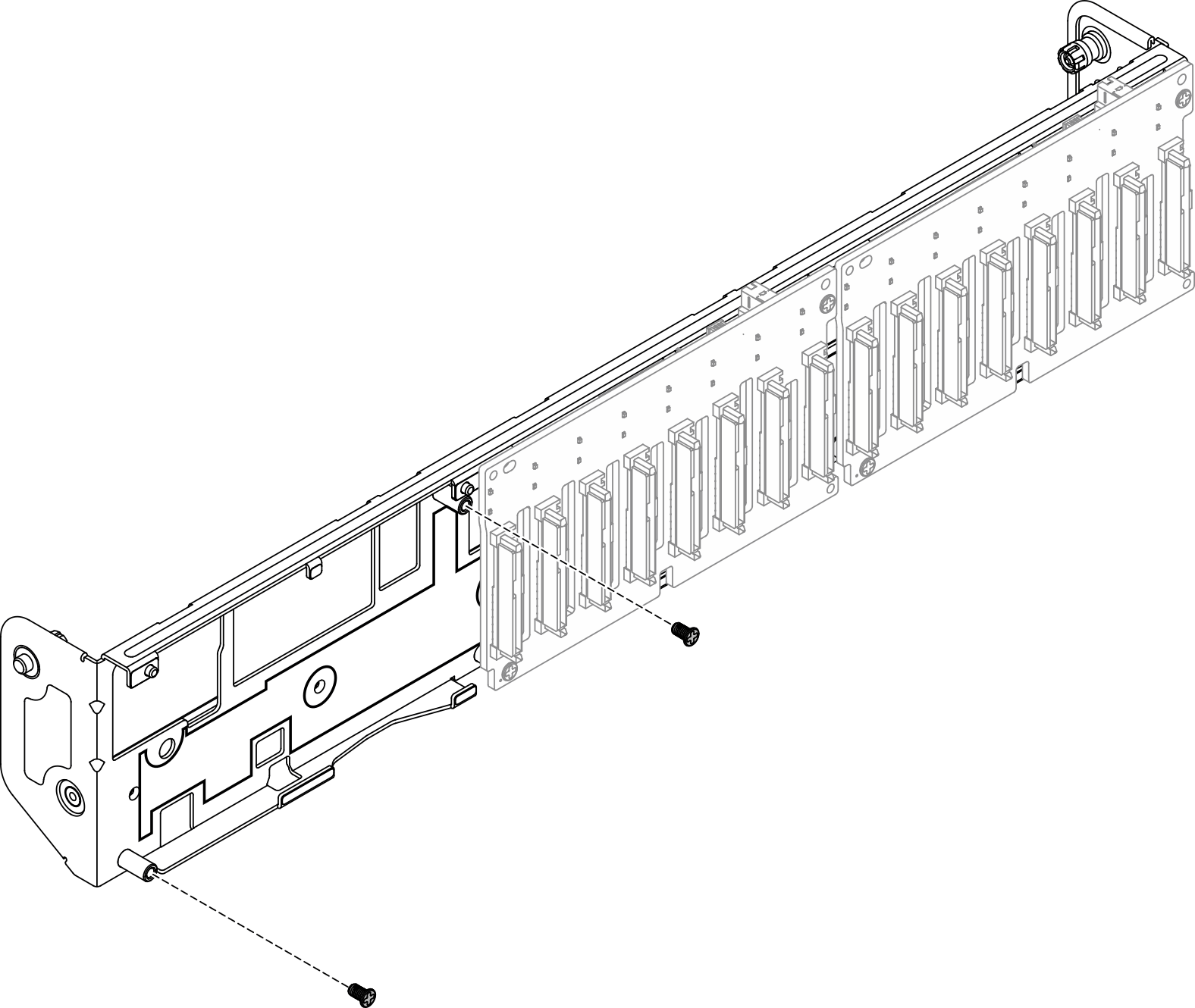

  1. 如有必要，请从背板托架上卸下两颗螺钉。
    图 1. 背板托架上的备用螺钉（2.5 英寸插槽机箱）
    Spare screws on backplane carrier
    图 2. 背板托架上的备用螺钉（E3.S 插槽机箱）
    Spare screws on backplane carrier

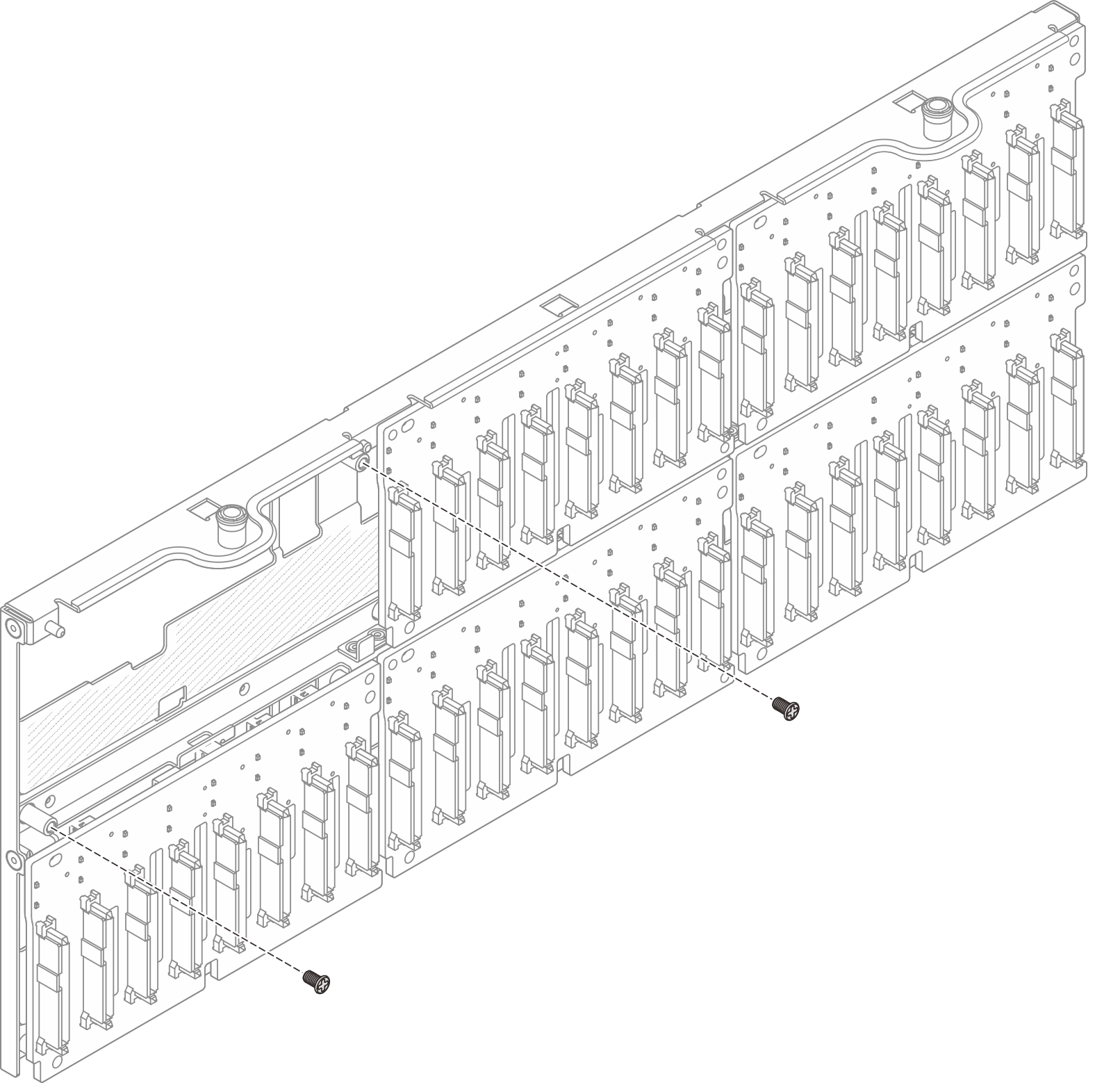

  2. 将背板安装到托架上并用两颗螺钉固定。
    图 3. 将背板安装到托架（2.5 英寸插槽机箱）
    Installing backplane to carrier (2.5-inch bay chassis)
    图 4. 将背板安装到托架（E3.S 插槽机箱）
    Installing backplane to carrier (E3.S bay chassis)

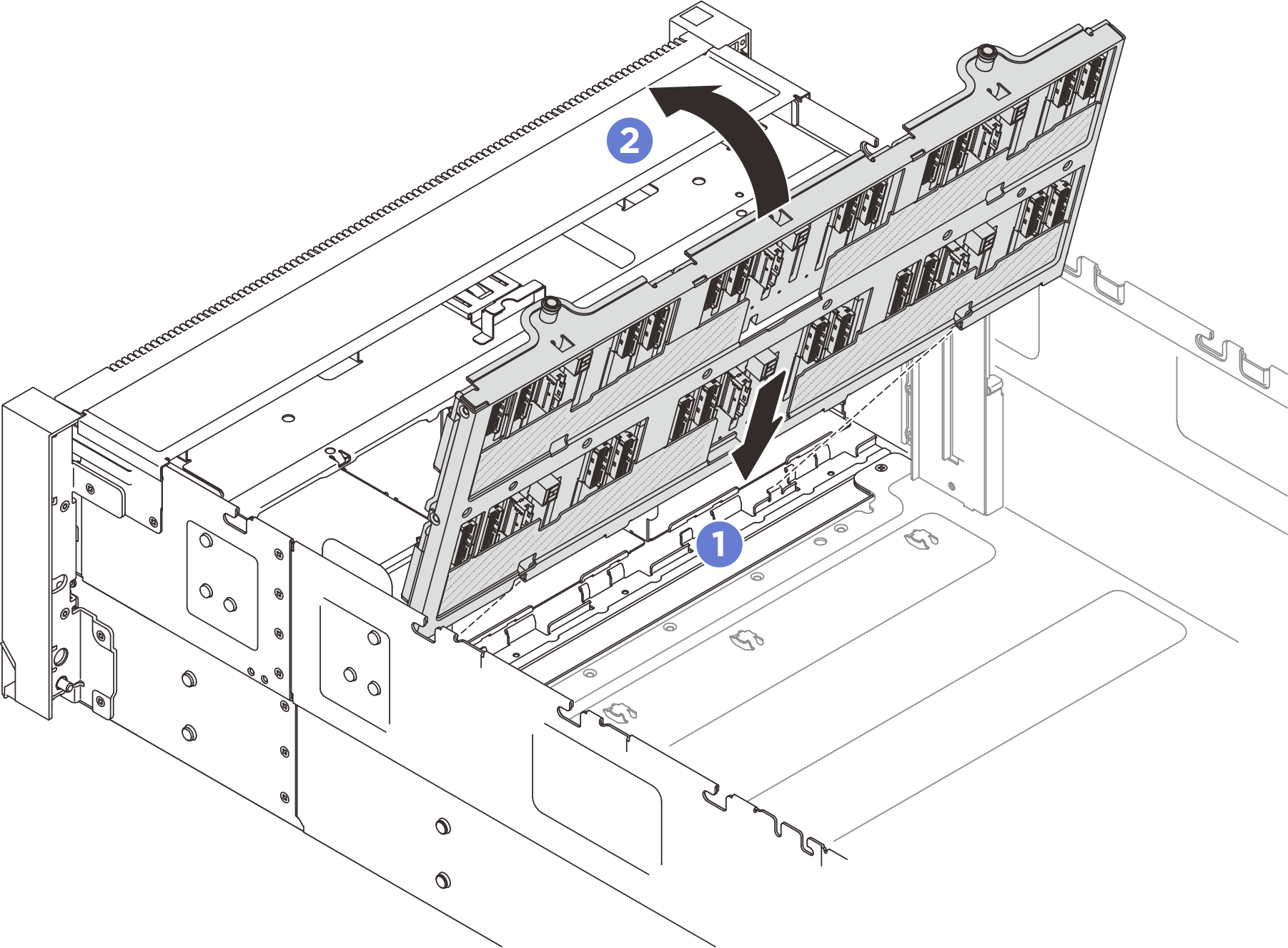

  3. 安装硬盘背板托架组合件。
    图 5. 安装硬盘背板托架组合件（2.5 英寸插槽机箱）
    Installing drive backplane carrier assembly (2.5-inch bay chassis)
    图 6. 安装硬盘背板托架组合件（E3.S 插槽机箱）
    Installing drive backplane carrier assembly (E3.S bay chassis)
    1. 将托架的底部与服务器中的插槽对齐。
    2. 旋转托架顶部，直至其“咔嗒”一声锁定到位。

完成之后

  1. 将电源线和信号线缆连接到所有背板。请参阅内部线缆布放了解有关内部线缆布放的更多信息。

  2. 装回所有 2.5 英寸热插拔硬盘和硬盘填充件。请参阅安装 2.5 英寸热插拔硬盘。

  3. 装回风扇和风扇架组合件。请参阅安装风扇和安装风扇架。

  4. 装回正面导风罩。请参阅安装正面导风罩。
  5. 装回前顶盖。请参阅安装前顶盖。

  6. 完成部件更换。请参阅完成部件更换。

  7. 如果已安装支持三模式的配备 U.3 NVMe 硬盘的 2.5 英寸硬盘背板，请通过 XCC Web GUI 为背板上选定的硬盘插槽启用 U.3 x1 模式。请参阅U.3 NVMe 硬盘可在 NVMe 连接中检测到，但在三模式中检测不到。
