Rückwandplatine für 2,5-Zoll-Laufwerke installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um eine Rückwandplatine für 2,5‑Zoll-Laufwerke zu installieren.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

  • Folgen Sie den Installationsregeln und der Installationsreihenfolge für Rückwandplatinen unter Installationsregeln und ‑reihenfolge der Rückwandplatine für Laufwerke.

Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

Vorgehensweise

  1. Falls erforderlich, entfernen Sie die zwei Schrauben vom Träger für die Rückwandplatine.

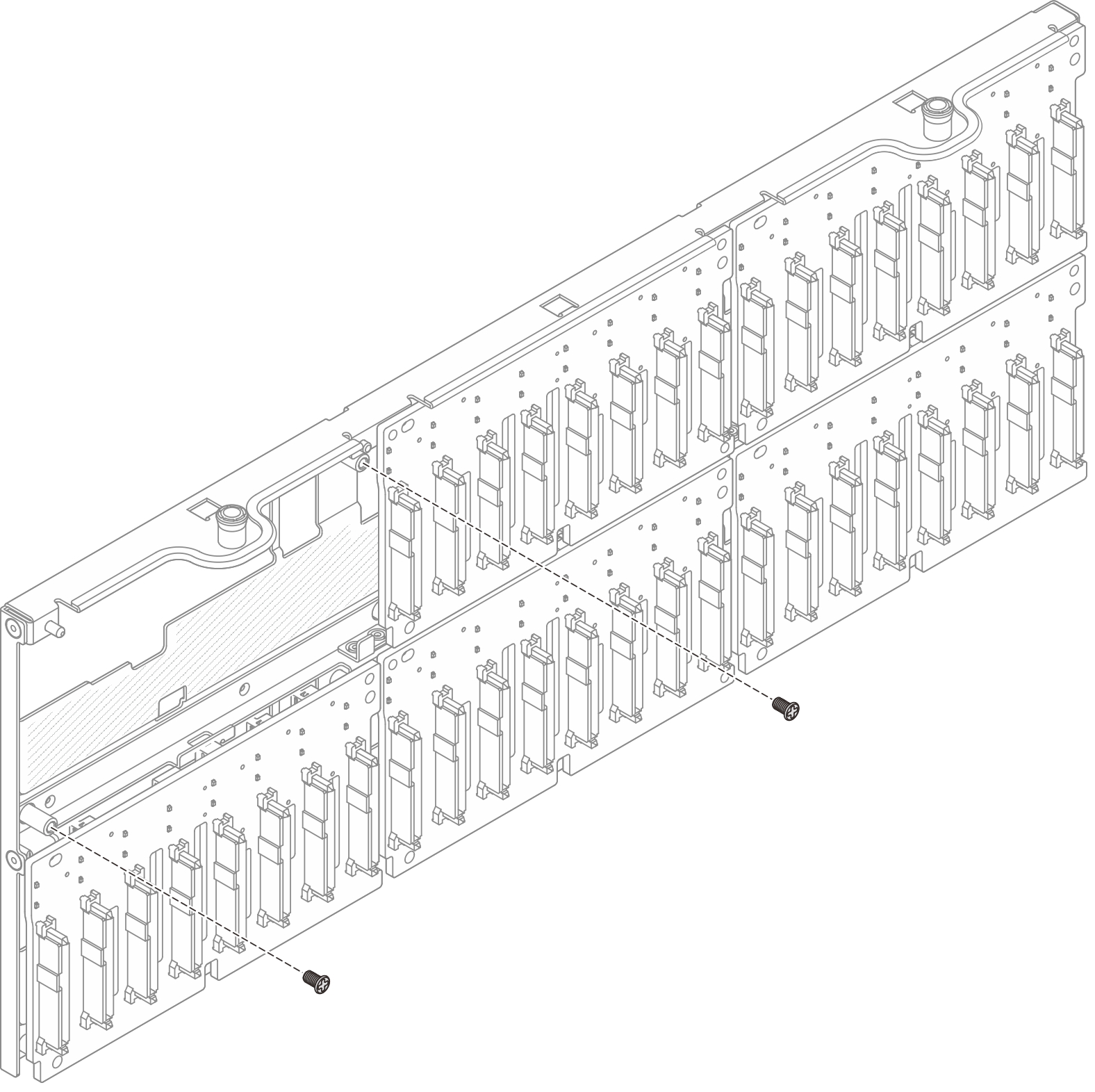

    Abbildung 1. Ersatzschrauben am Träger für die Rückwandplatine (Gehäuse mit 2,5-Zoll-Positionen)
    Spare screws on backplane carrier

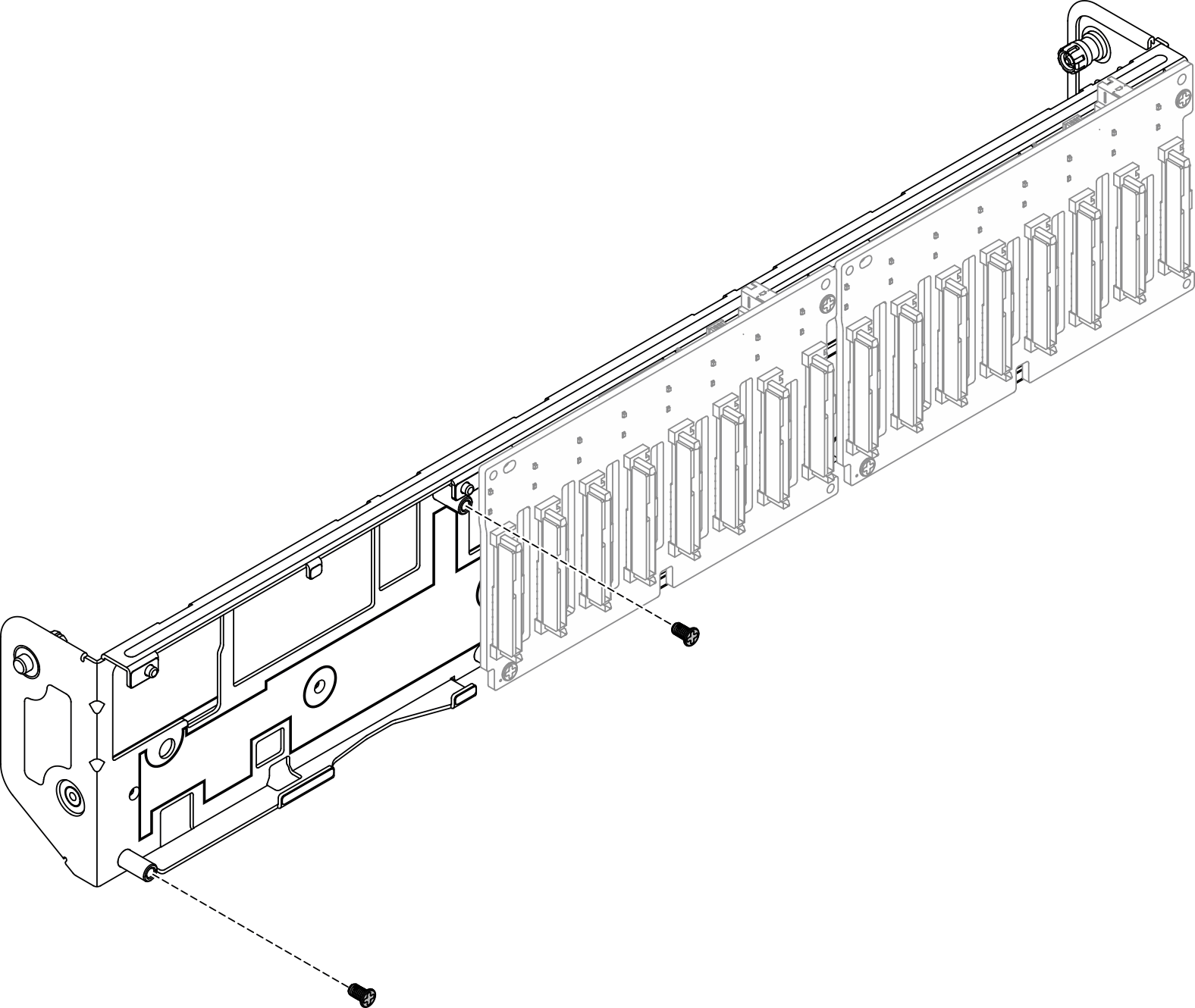

    Abbildung 2. Ersatzschrauben am Träger für die Rückwandplatine (Gehäuse mit E3.S-Positionen)
    Spare screws on backplane carrier
  2. Installieren Sie die Rückwandplatine am Träger und befestigen Sie sie mit zwei Schrauben.
    Abbildung 3. Installieren der Rückwandplatine am Träger (Gehäuse mit 2,5-Zoll-Positionen)
    Installing backplane to carrier (2.5-inch bay chassis)
    Abbildung 4. Installieren der Rückwandplatine am Träger (Gehäuse mit E3.S-Positionen)
    Installing backplane to carrier (E3.S bay chassis)
  3. Installieren Sie den Trägerbausatz für die Rückwandplatine.

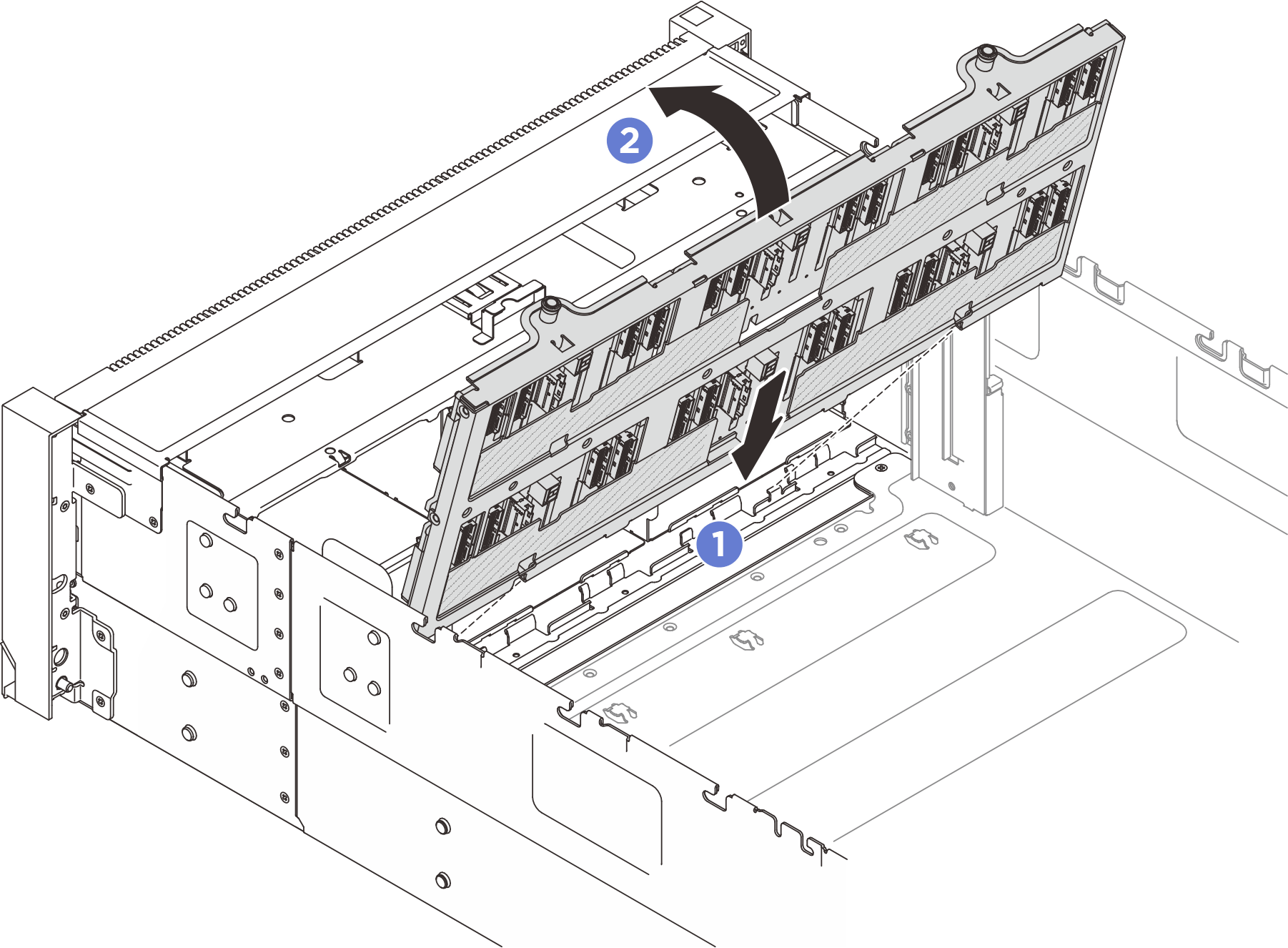

    Abbildung 5. Installieren des Trägerbausatzes für Rückwandplatinen (Gehäuse mit 2,5-Zoll-Positionen)
    Installing drive backplane carrier assembly (2.5-inch bay chassis)

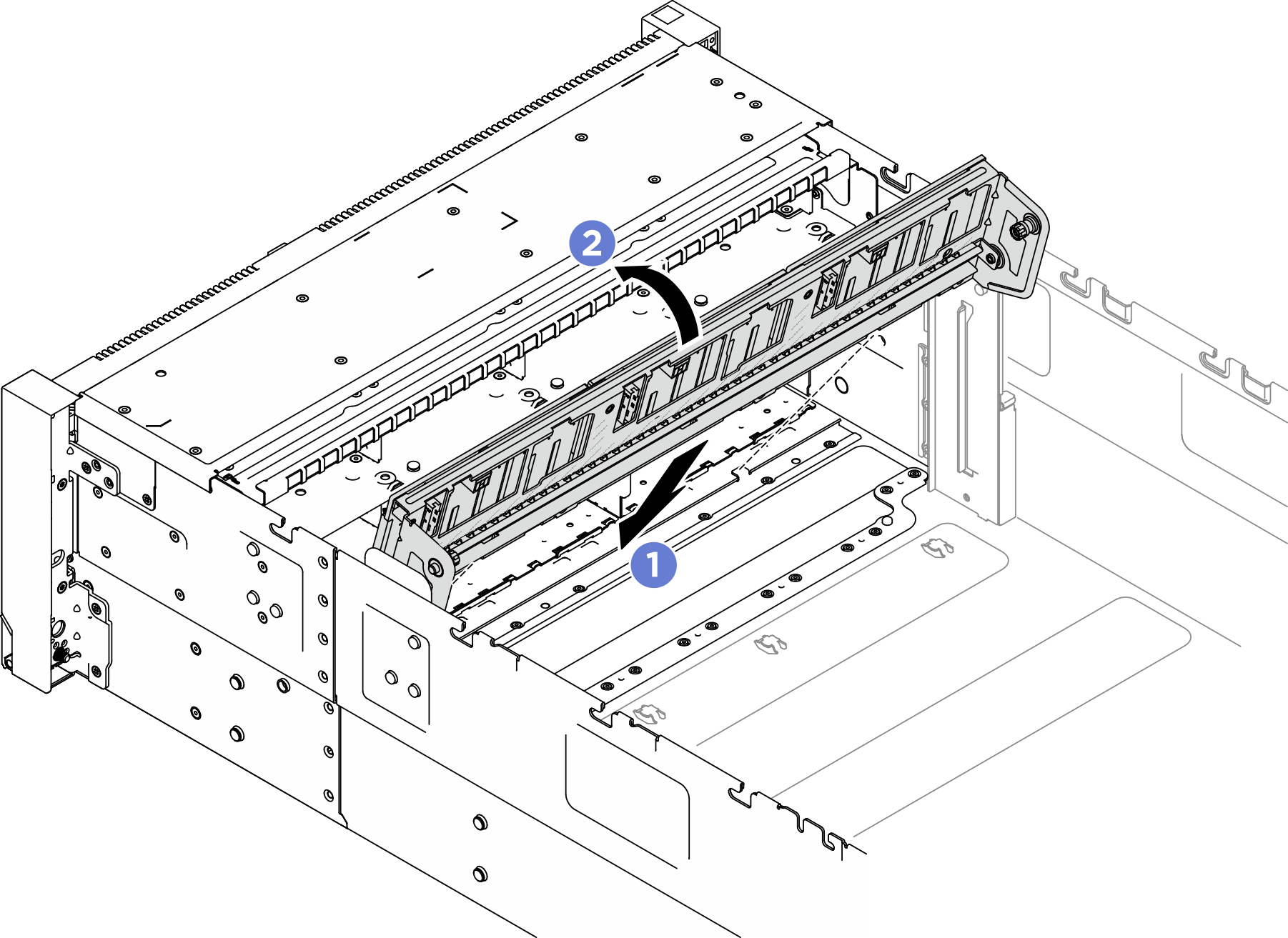

    Abbildung 6. Installieren des Trägerbausatzes für Rückwandplatinen (Gehäuse mit E3.S-Positionen)
    Installing drive backplane carrier assembly (E3.S bay chassis)
    1. Richten Sie die Unterseite des Trägers an den Steckplätzen im Server aus.
    2. Neigen Sie die Oberseite des Trägers in die gezeigte Richtung, bis er hörbar einrastet.

Nach dieser Aufgabe

  1. Schließen Sie die Netz‑ und Signalkabel an alle Rückwandplatinen an. Weitere Informationen zur internen Kabelführung finden Sie unter Interne Kabelführung.

  2. Installieren Sie alle Hot-Swap-fähigen 2,5‑Zoll-Laufwerke und die Abdeckblenden der Laufwerke wieder. Siehe 2,5-Zoll-Hot-Swap-Laufwerk installieren.

  3. Installieren Sie die Lüfter und die Lüfterrahmenbaugruppe wieder. Siehe Lüfter installieren und Lüfterrahmen installieren.

  4. Installieren Sie die vordere Luftführung wieder. Siehe Vordere Luftführung installieren.
  5. Bringen Sie die vordere obere Abdeckung wieder an. (Siehe Vordere obere Abdeckung installieren).

  6. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.

  7. Wenn Sie eine Rückwandplatine für ein 2,5‑Zoll-Laufwerk mit U.3 NVMe-Laufwerken für Tri-Modus installiert haben. Aktivieren Sie den U.3 x1-Modus für die ausgewählten Laufwerksteckplätze auf der Rückwandplatine über die XCC-Webschnittstelle. (siehe U.3 NVMe-Laufwerk kann bei NVMe-Verbindung, aber nicht im Tri-Modus erkannt werden).
