ติดตั้งแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว
เกี่ยวกับงานนี้
อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ
ปฏิบัติตามกฎและลำดับการติดตั้งแบ็คเพลนไดรฟ์ใน กฎและลำดับการติดตั้งแบ็คเพลนไดรฟ์
ไปที่ เว็บไซต์ดาวน์โหลดไดรเวอร์และซอฟต์แวร์สำหรับ ThinkSystem SR860 V4 เพื่อดูข้อมูลการอัปเดตเฟิร์มแวร์และไดรเวอร์ล่าสุดของเซิร์ฟเวอร์คุณ
ไปที่ อัปเดตเฟิร์มแวร์ สำหรับข้อมูลเพิ่มเติมเกี่ยวกับเครื่องมืออัปเดตเฟิร์มแวร์
ขั้นตอน
- หากจําเป็น ให้ถอดสกรูสองตัวออกจากตัวนำแบ็คเพลนรูปที่ 1. สกรูอะไหล่บนตัวยึดแบ็คเพลน (ตัวเครื่องที่มีช่องใส่ขนาด 2.5 นิ้ว)
รูปที่ 2. สกรูอะไหล่บนตัวยึดแบ็คเพลน (ตัวเครื่องที่มีช่องใส่ E3.S)

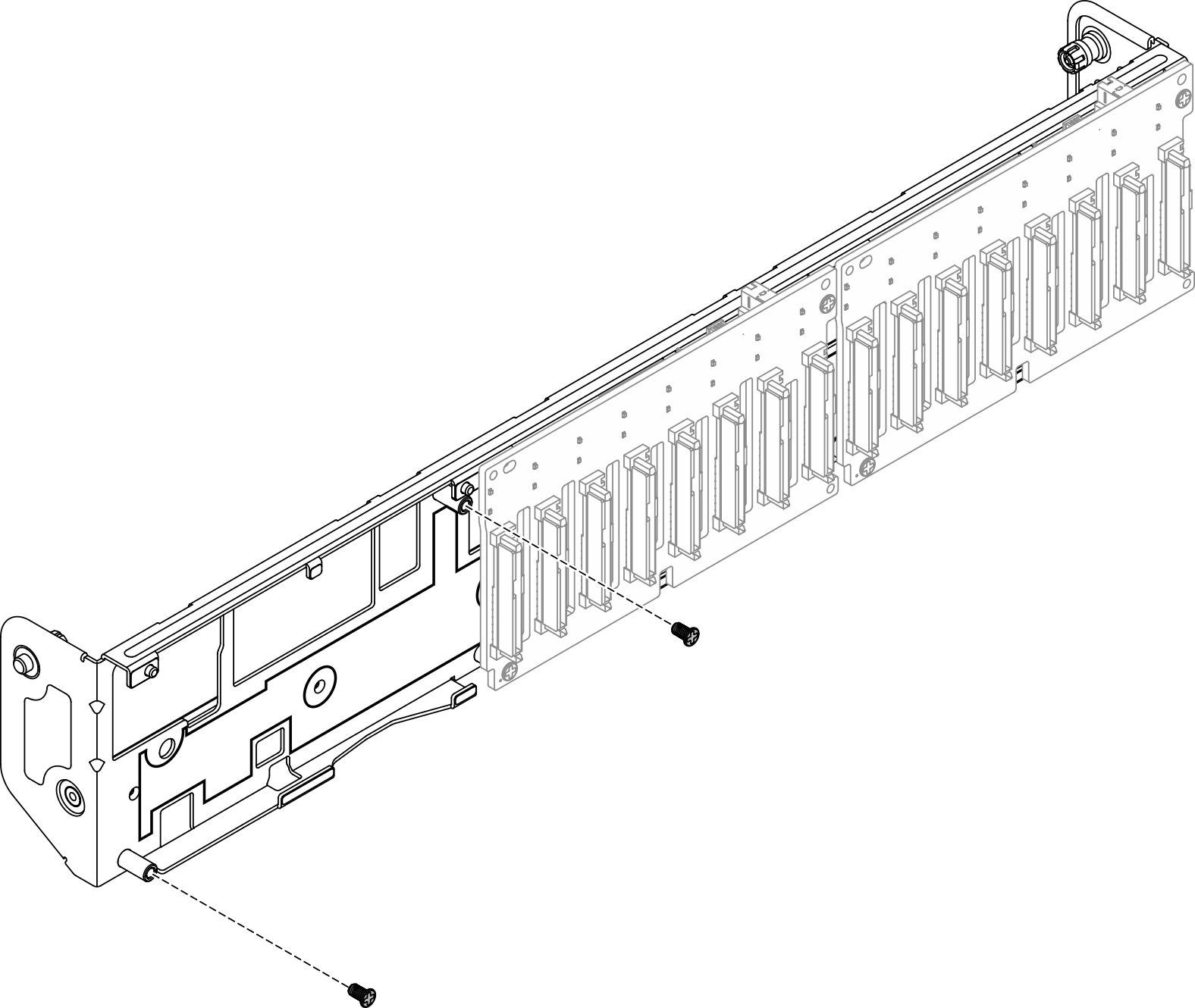

- ติดตั้งแบ็คเพลนไปยังตัวนำและยึดให้แน่นด้วยสกรูสองตัวรูปที่ 3. การติดตั้งแบ็คเพลนเข้ากับตัวยึด (ตัวเครื่องที่มีช่องใส่ขนาด 2.5 นิ้ว)
รูปที่ 4. การติดตั้งแบ็คเพลนเข้ากับตัวยึด (ตัวเครื่องที่มีช่องใส่ E3.S)

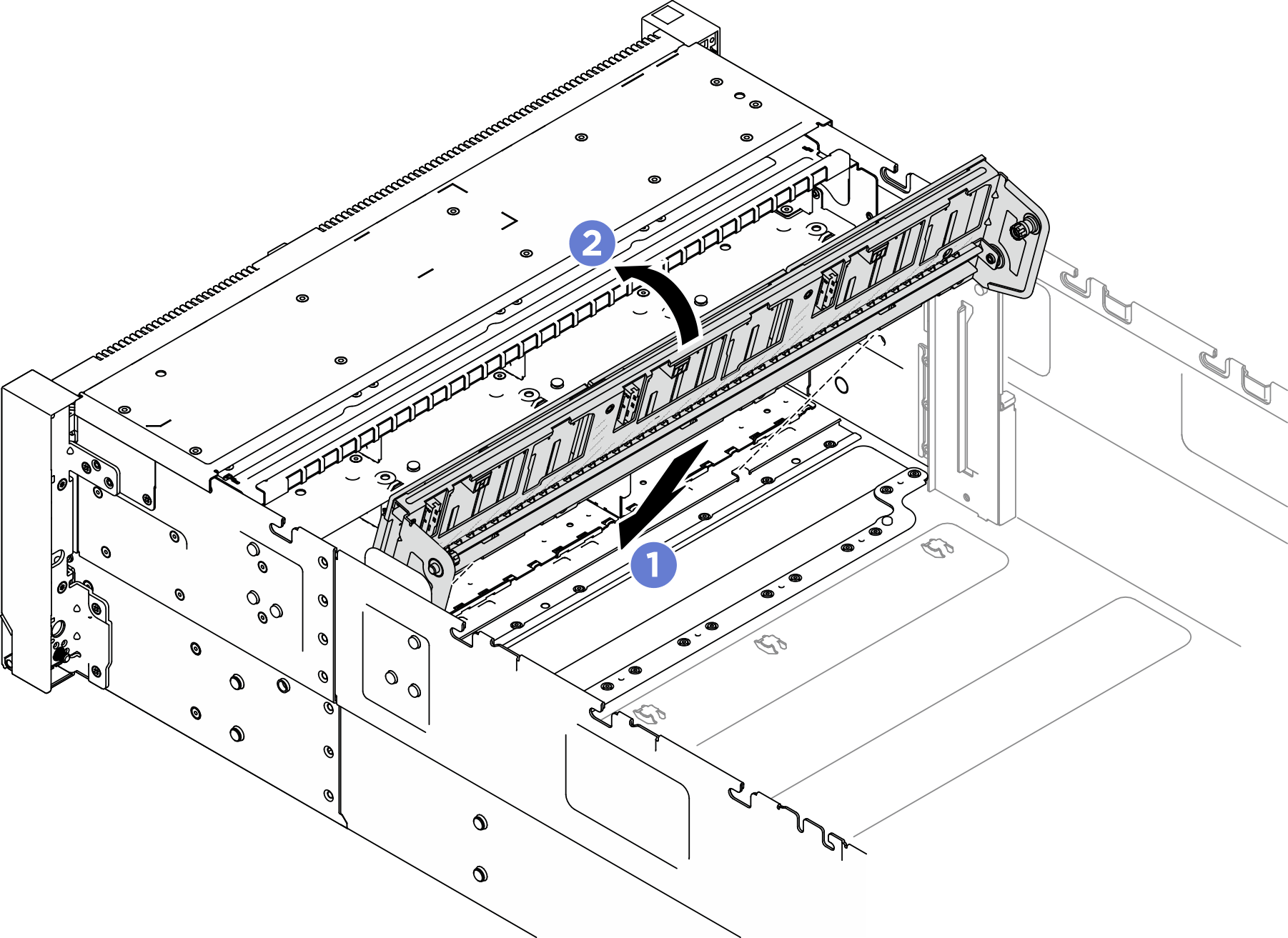

- ติดตั้งส่วนประกอบตัวนำแบ็คเพลนไดรฟ์รูปที่ 5. การติดตั้งส่วนประกอบตัวนำแบ็คเพลนไดรฟ์ (ตัวเครื่องที่มีช่องใส่ขนาด 2.5 นิ้ว)

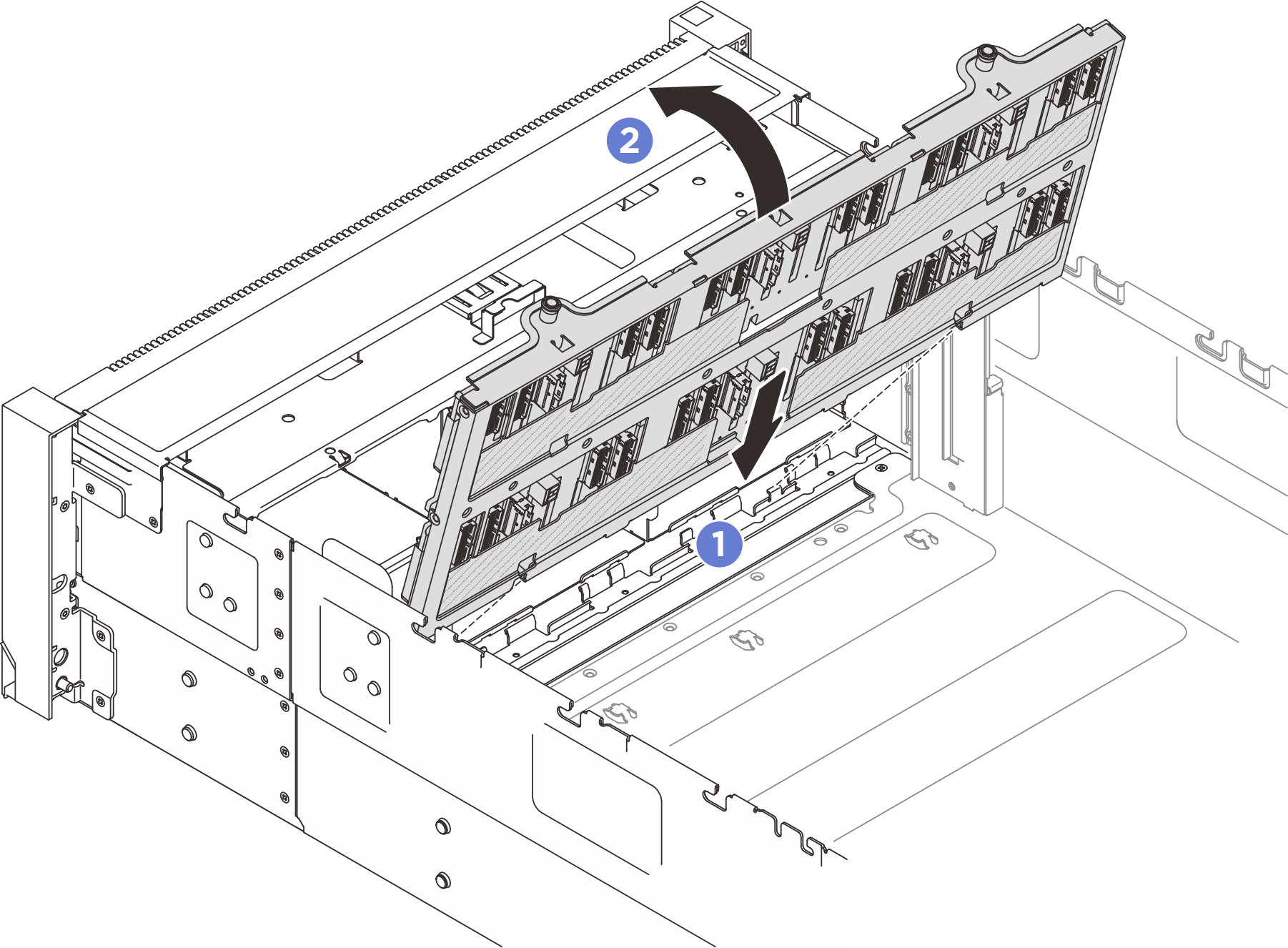

รูปที่ 6. การติดตั้งส่วนประกอบตัวนำแบ็คเพลนไดรฟ์ (ตัวเครื่องที่มีช่องใส่ E3.S)
จัดแนวด้านล่างของตัวนำให้ตรงกับช่องเสียบในเซิร์ฟเวอร์
หมุนด้านบนของตัวนำจนกว่าจะคลิกเข้าที่
หลังจากดำเนินการเสร็จ
ต่อสายไฟและสายสัญญาณเข้ากับแบ็คเพลนทั้งหมด ดู การเดินสายภายใน สำหรับข้อมูลเกี่ยวกับการเดินสายภายใน
ติดตั้งไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว และแผงครอบไดรฟ์ทั้งหมดกลับเข้าที่ โปรดดู ติดตั้งไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว
ติดตั้งพัดลมและส่วนประกอบตัวครอบพัดลมกลับเข้าที่ โปรดดู ติดตั้งพัดลม และ ติดตั้งตัวครอบพัดลม
- ติดตั้งแผ่นกั้นลมด้านหน้ากลับเข้าที่ ดู ติดตั้งแผ่นกั้นลมด้านหน้า
- ติดตั้งฝาครอบด้านบนด้านหน้ากลับเข้าที่ ดูติดตั้งฝาครอบด้านบนด้านหน้า
ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
หากคุณได้ติดตั้งไดรฟ์แบ็คเพลนขนาด 2.5 นิ้วด้วยไดรฟ์ U.3 NVMe สำหรับโหมดสามโหมด เปิดใช้งานโหมด U.3 x1 ของช่องเสียบไดรฟ์ที่เลือกบนแบ็คเพลนผ่านGUI เว็บของ XCC ดูตรวจพบไดรฟ์ U.3 NVMe ได้ในการเชื่อมต่อ NVMe แต่ตรวจพบไม่ได้ในโหมดสามโหมด
