Installation d'un fond de panier d'unité 2,5 pouces

Suivez les instructions de cette section pour installer un fond de panier d’unité 2,5 pouces.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

  • Suivez les règles d’installation du fond de panier, ainsi que l’ordre, énoncés dans la section Ordre et règles d’installation du fond de panier d’unité.

Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

  1. Si nécessaire, retirez les deux vis du support du fond de panier.

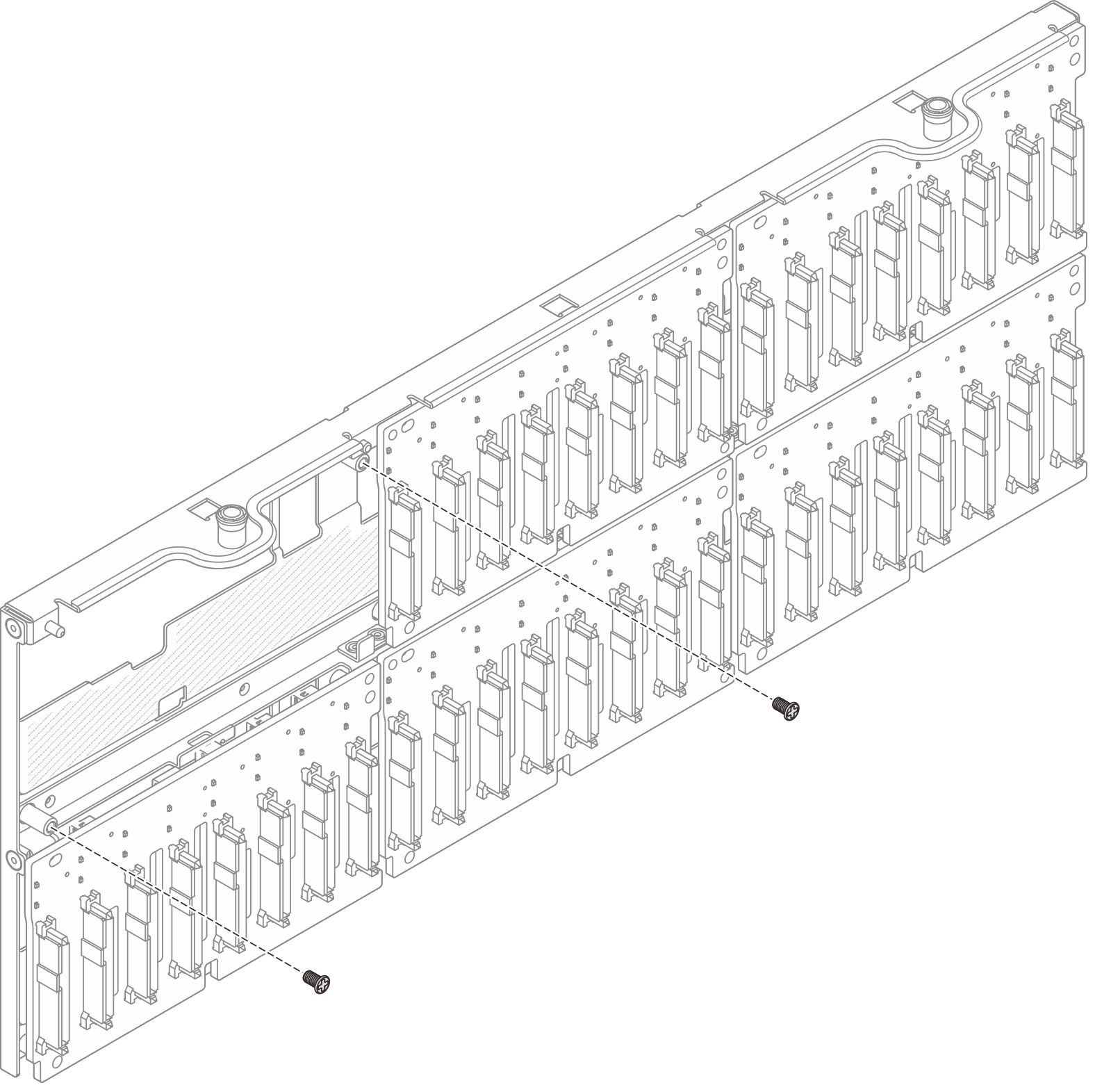

    Figure 1. Vis de rechange sur le support du fond de panier (châssis doté d’une baie 2,5 pouces)
    Spare screws on backplane carrier

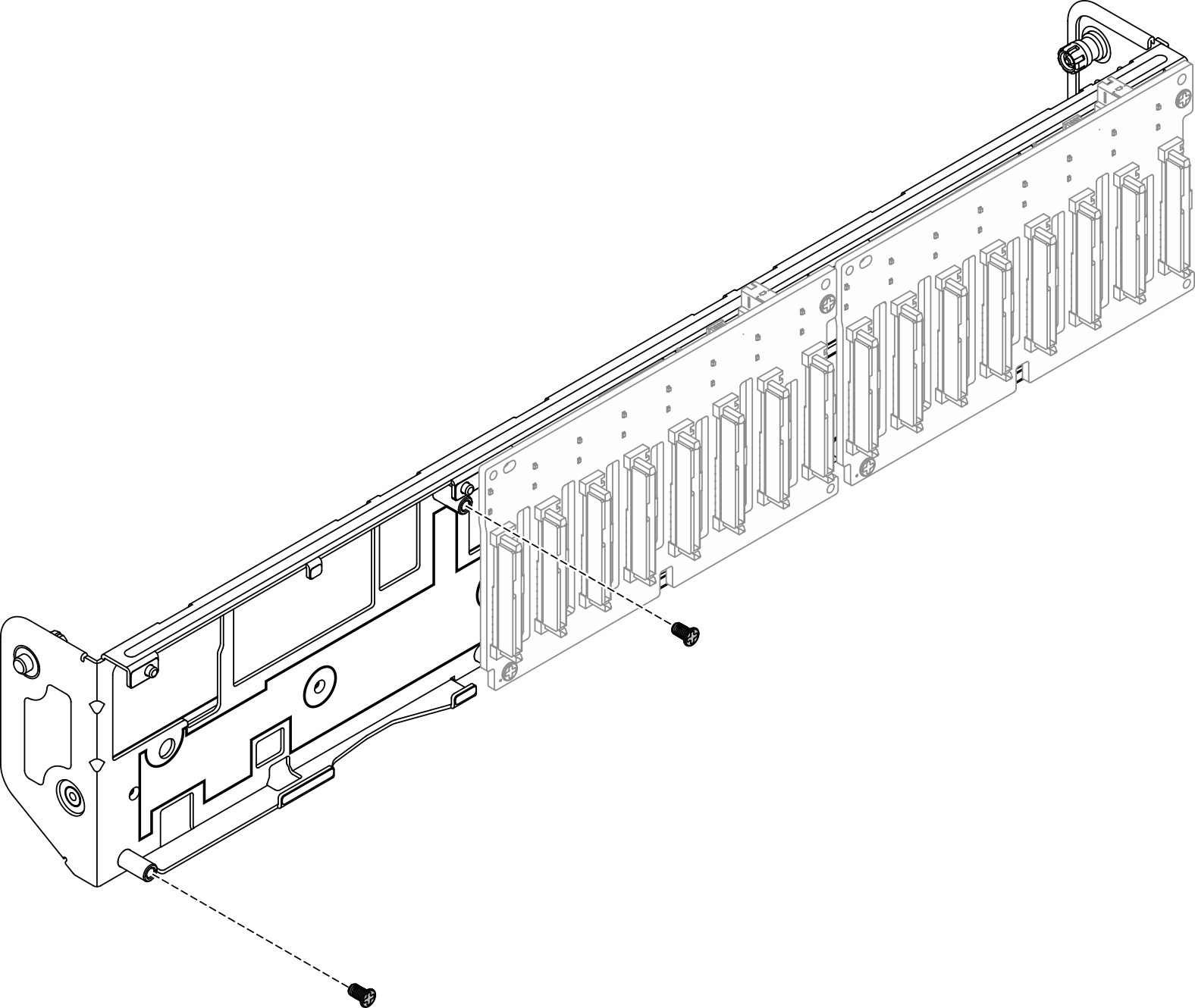

    Figure 2. Vis de rechange sur le support du fond de panier (châssis doté d’une baie E3.S)
    Spare screws on backplane carrier
  2. Installez le fond de panier dans le support et fixez-le à l’aide des deux vis.
    Figure 3. Installation du fond de panier sur le support (châssis doté d’une baie 2,5 pouces)
    Installing backplane to carrier (2.5-inch bay chassis)
    Figure 4. Installation du fond de panier sur le support (châssis doté d’une baie E3.S)
    Installing backplane to carrier (E3.S bay chassis)
  3. Installation du support du fond de panier d'unité

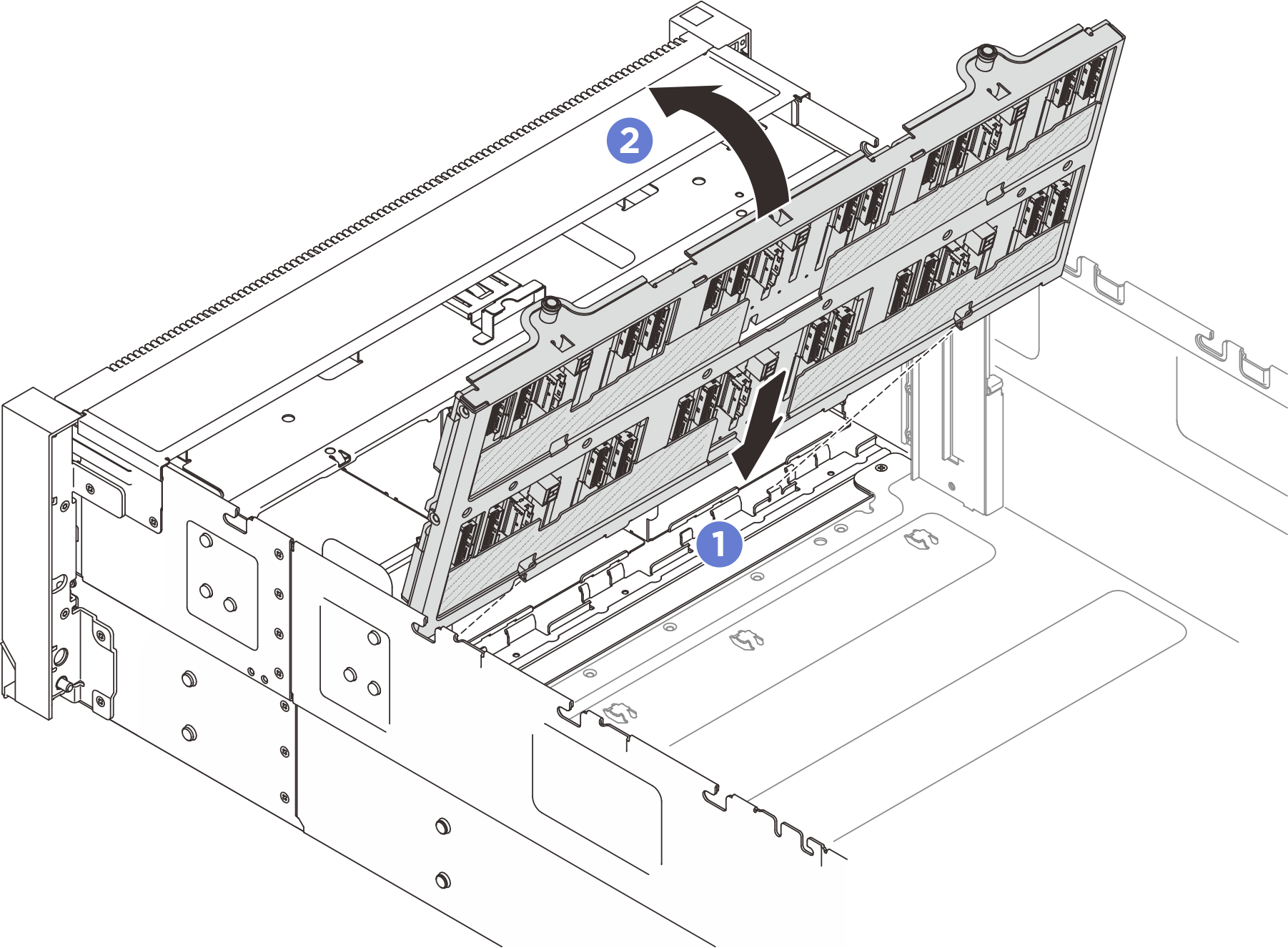

    Figure 5. Installation d’un support de fond de panier d’unité (châssis doté d’une baie 2,5 pouces)
    Installing drive backplane carrier assembly (2.5-inch bay chassis)

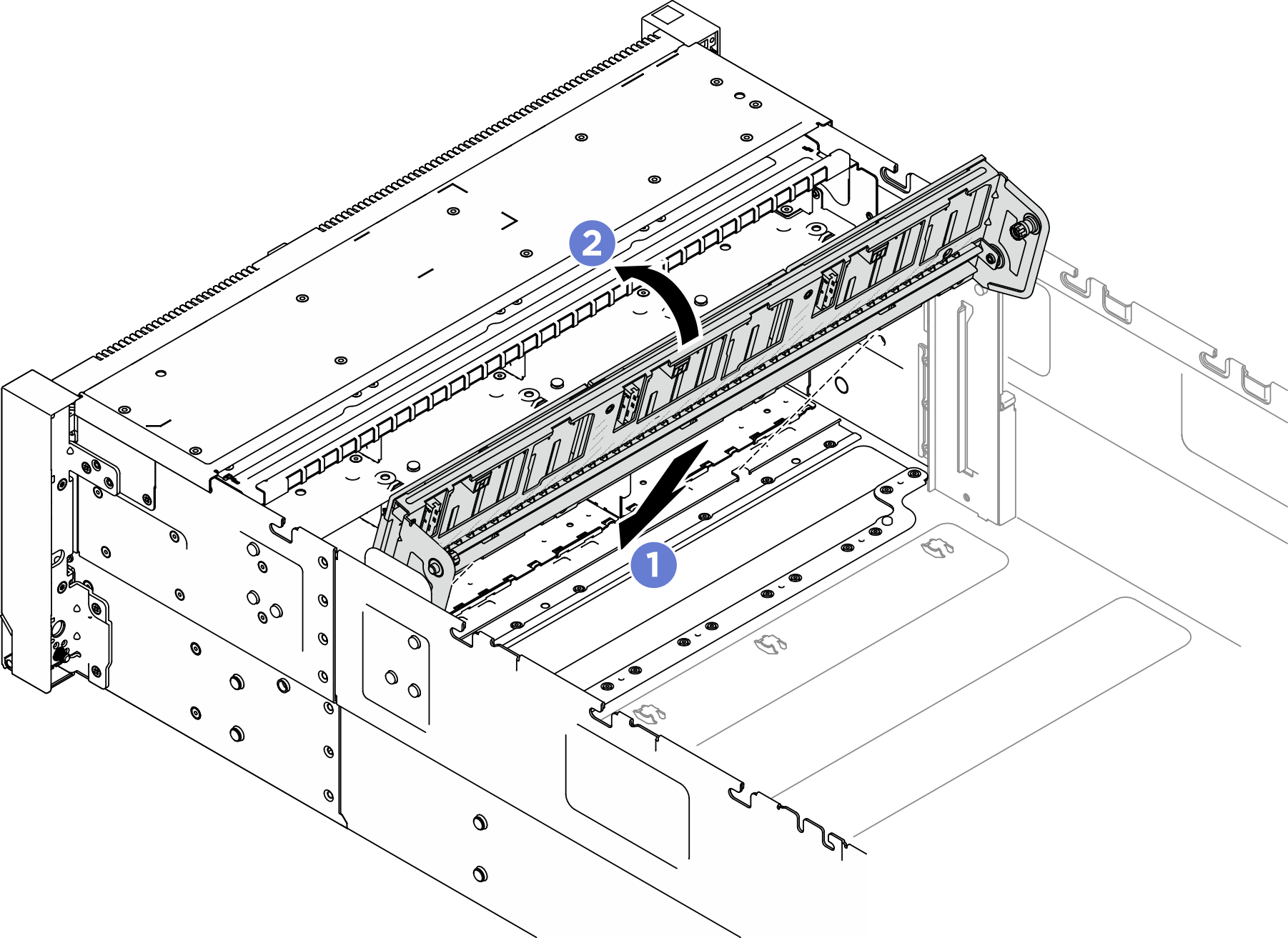

    Figure 6. Installation d’un support de fond de panier d’unité (châssis doté d’une baie E3.S)
    Installing drive backplane carrier assembly (E3.S bay chassis)
    1. Alignez la partie inférieure du support avec les encoches sur le serveur.
    2. Faites pivoter la partie supérieure du jusqu’à ce qu’elle s’enclenche.

Après avoir terminé

  1. Connectez les câbles d’alimentation et de signal à tous les fonds de panier. Consultez la section Cheminement interne des câbles pour en savoir plus sur le cheminement interne des câbles.

  2. Réinstallez toutes les unités remplaçables à chaud 2,5 pouces et les obturateurs d’unité. Voir Installation d'une unité remplaçable à chaud 2,5 pouces.

  3. Réinstallez les ventilateurs et le bloc boîtier de ventilation. Voir Installation d'un ventilateur et Installation du boîtier de ventilation.

  4. Réinstallez la grille d’aération avant. Voir Installation de la grille d’aération avant.
  5. Réinstallez le carter supérieur avant. Pour plus d'informations, voir Installation du carter supérieur avant.

  6. Terminez de remplacer les composants. Voir Fin du remplacement des composants.

  7. Si vous avez installé un fond de panier d’unité 2,5 pouces avec des unités NVMe U.3 pour triple mode. Activez le mode U.3 x1 pour les emplacements d'unité sélectionnés sur le fond de panier via l’interface graphique Web XCC. Pour plus d'informations, voir Une unité NVMe U.3 peut être détectée dans la connexion NVMe, mais pas en triple mode.
