Установка объединительной панели для 2,5-дюймовых дисков
В этом разделе приведены инструкции по установке объединительной панели для 2,5-дюймовых дисков.
Об этой задаче
Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.
Соблюдайте правила и порядок установки объединительных панелей, указанный в разделе Правила и порядок установки объединительных панелей для дисков.
Чтобы получить доступ к последним обновлениям микропрограммы и драйверов вашего сервера, перейдите по ссылке Веб-сайт скачивания драйверов и программного обеспечения для сервера ThinkSystem SR860 V4.
Дополнительные сведения об инструментах обновления микропрограммы см. в разделе Обновление микропрограммы.
Процедура

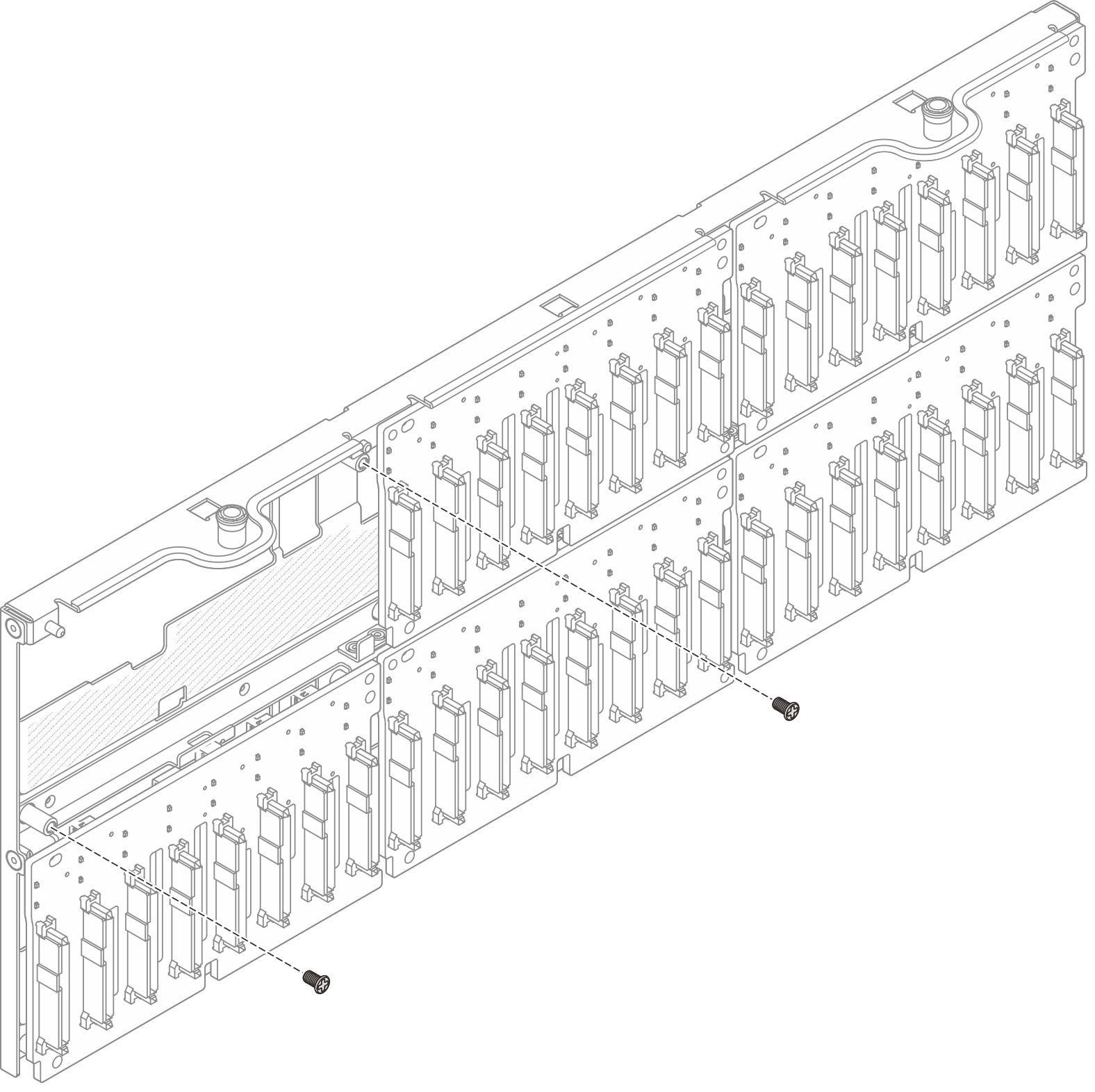

- Если потребуется, открутите два винта от держателя объединительной панели.Рис. 1. Запасные винты на держателе объединительной панели (рама с отсеками для 2,5-дюймовых дисков)
Рис. 2. Запасные винты на держателе объединительной панели (рама с отсеками E3.S)

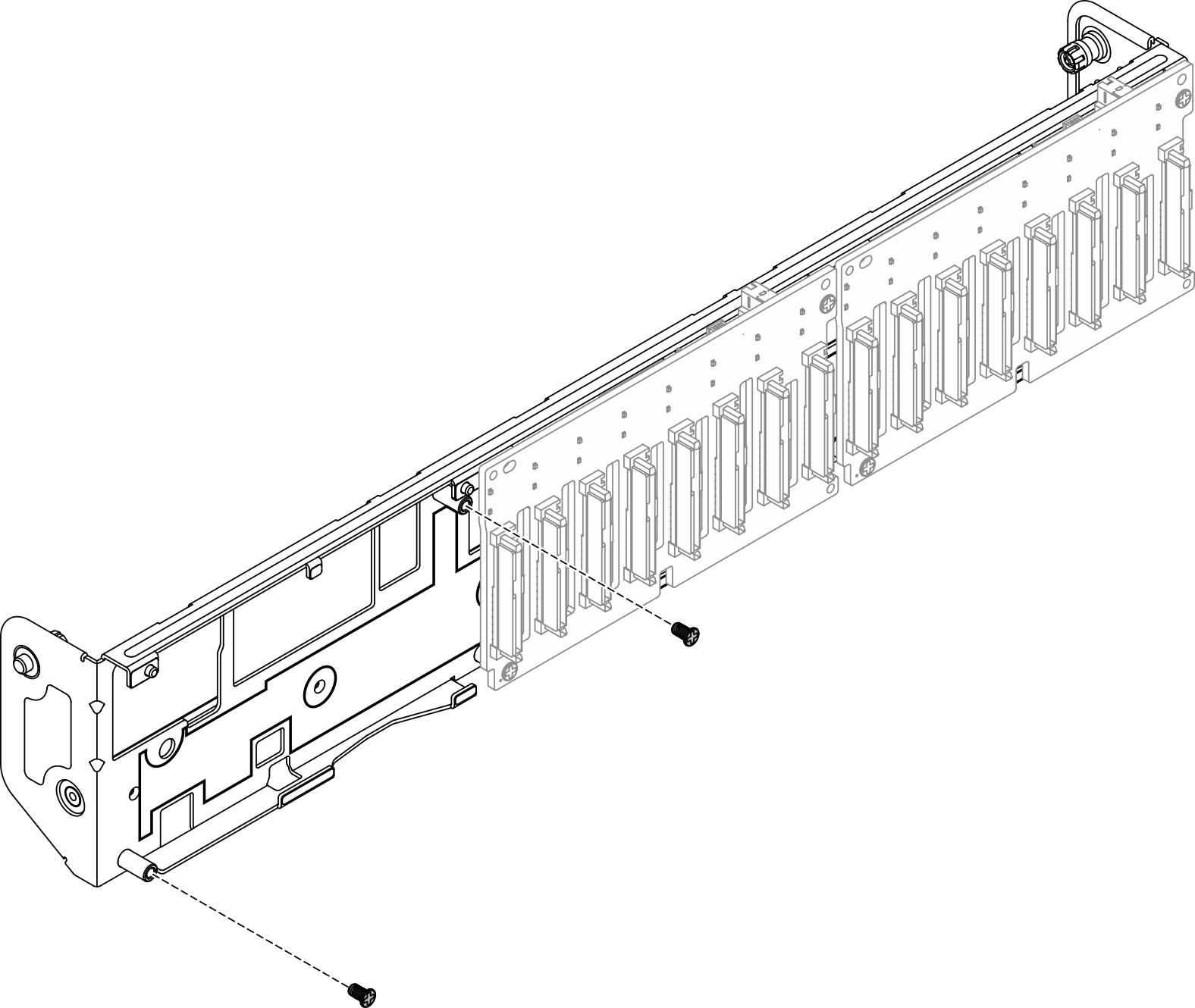

- Установите объединительную панель на держатель и зафиксируйте ее двумя винтами.Рис. 3. Установка объединительной панели на держатель (рама с отсеками для 2,5-дюймовых дисков)
Рис. 4. Установка объединительной панели на держатель (рама с отсеками E3.S)

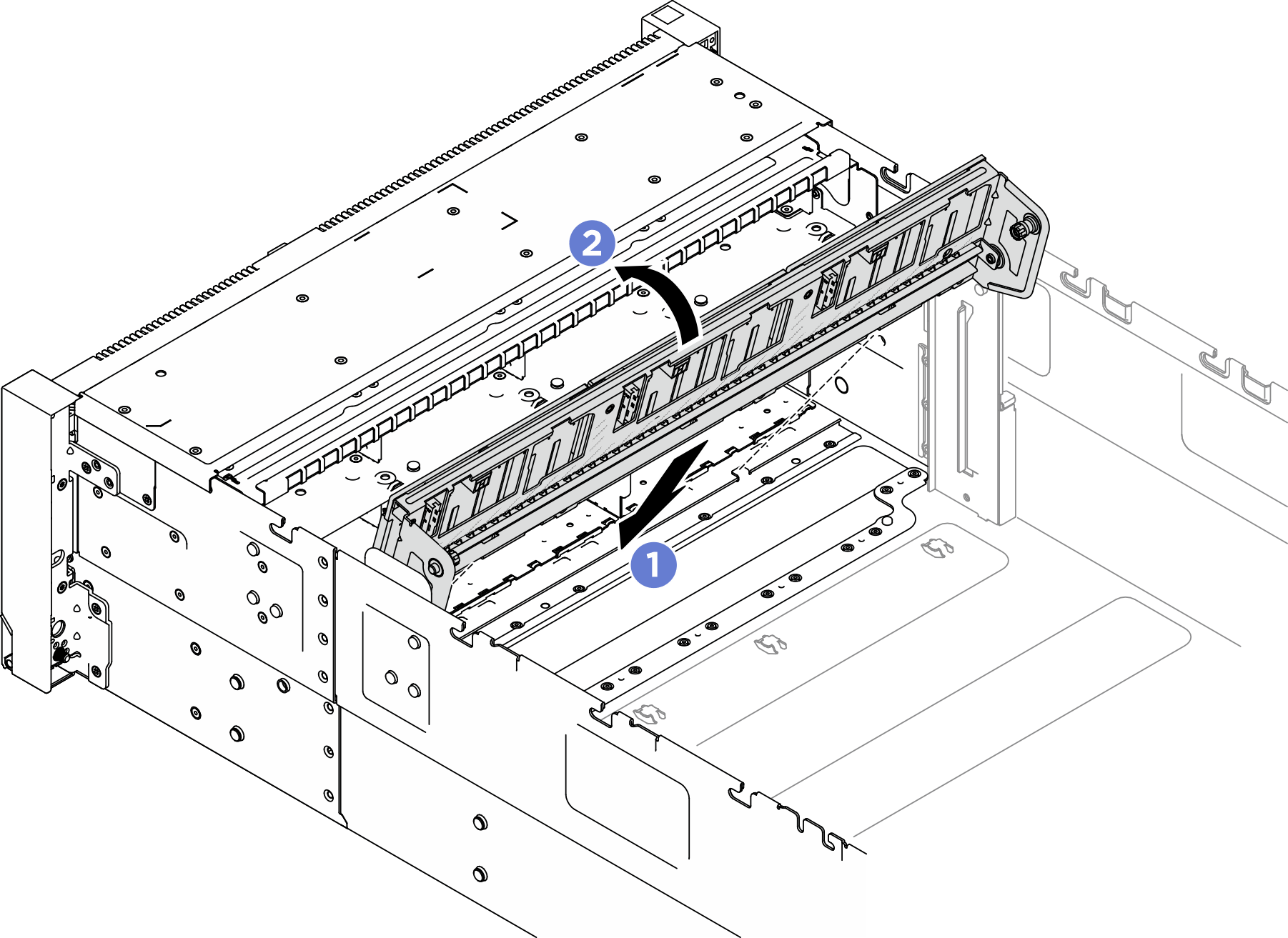

- Установите блок держателя объединительной панели дисков.Рис. 5. Установка блока держателя объединительной панели дисков (рама с отсеками для 2,5-дюймовых дисков)
Рис. 6. Установка блока держателя объединительной панели дисков (рама с отсеками E3.S)
Совместите нижнюю часть держателя с гнездами на сервере.
Поверните верхнюю часть держателя на место до щелчка.
После завершения
Подключите кабель питания и сигнальный кабель ко всем объединительным панелям. Дополнительные сведения о прокладке внутренних кабелей см. в документе Прокладка внутренних кабелей.
Установите на место все 2,5-дюймовые оперативно заменяемые диски и заглушки для дисков. См. раздел Установка 2,5-дюймового оперативно заменяемого диска.
Установите на место вентиляторы и блок отсека вентиляторов. См. разделы Установка вентилятора и Установка отсека вентиляторов.
- Установите на место передний дефлектор. См. раздел Установка переднего дефлектора.
- Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.
Завершите замену компонентов. См. раздел Завершение замены компонентов.
Если установлена объединительная панель для 2,5-дюймовых дисков с дисками U.3 NVMe для трехрежимного адаптера. Включите режим U.3 x1 для выбранных разъемов дисков на объединительной панели с помощью веб-интерфейса XCC. См. раздел Диск U.3 NVMe можеть распознаваться в разъеме NVMe, в трехдиапазонном режиме (Tri-mode) диск не распознается.
