2.5인치 드라이브 백플레인 설치

이 섹션의 지침에 따라 2.5인치 드라이브 백플레인을 설치하십시오.

이 작업 정보

주의

  • 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

  • 드라이브 백플레인 설치 규칙 및 순서의 백플레인 설치 규칙 및 순서를 따르십시오.

펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.

절차

  1. 필요한 경우 백플레인 캐리어에서 나사 2개를 제거하십시오.
    그림 1. 백플레인 캐리어의 예비 나사(2.5인치 베이 섀시)
    Spare screws on backplane carrier
    그림 2. 백플레인 캐리어의 예비 나사(E3.S 베이 섀시)
    Spare screws on backplane carrier

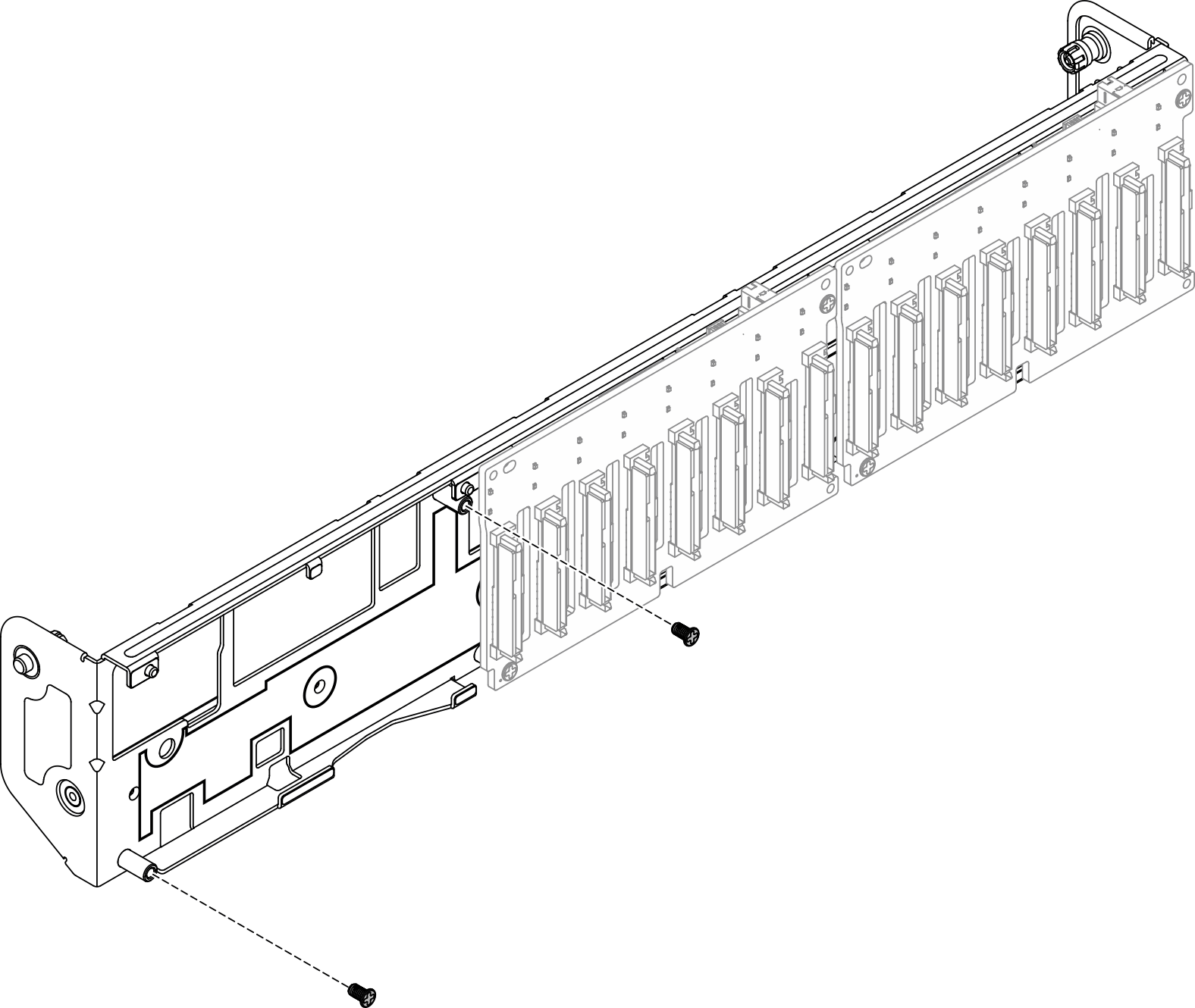

  2. 캐리어에 백플레인을 설치하고 나사 2개로 고정하십시오.

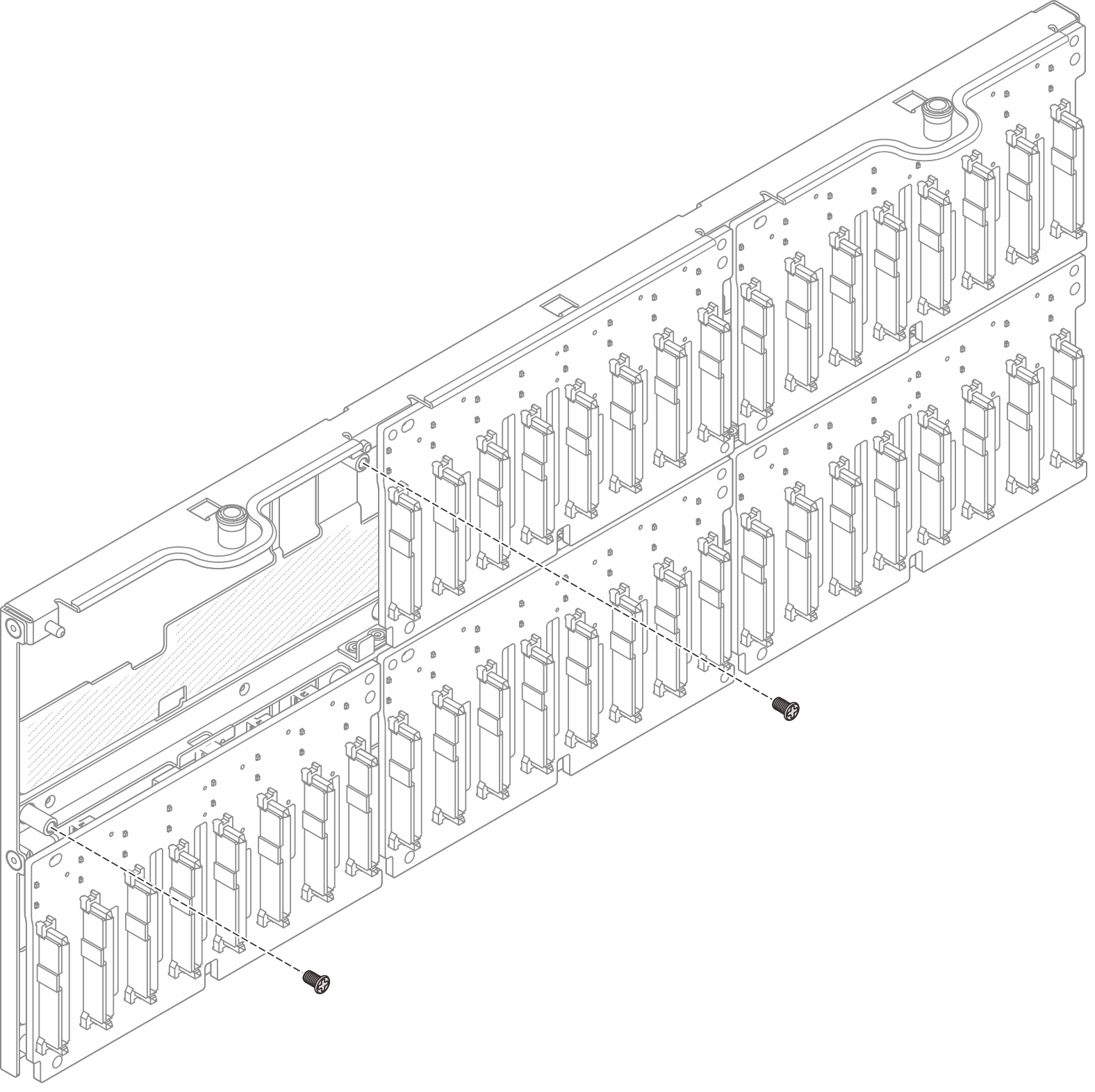

    그림 3. 캐리어에 백플레인 설치(2.5인치 베이 섀시)
    Installing backplane to carrier (2.5-inch bay chassis)
    그림 4. 캐리어에 백플레인 설치(E3.S 베이 섀시)
    Installing backplane to carrier (E3.S bay chassis)
  3. 드라이브 백플레인 캐리어 어셈블리를 설치하십시오.

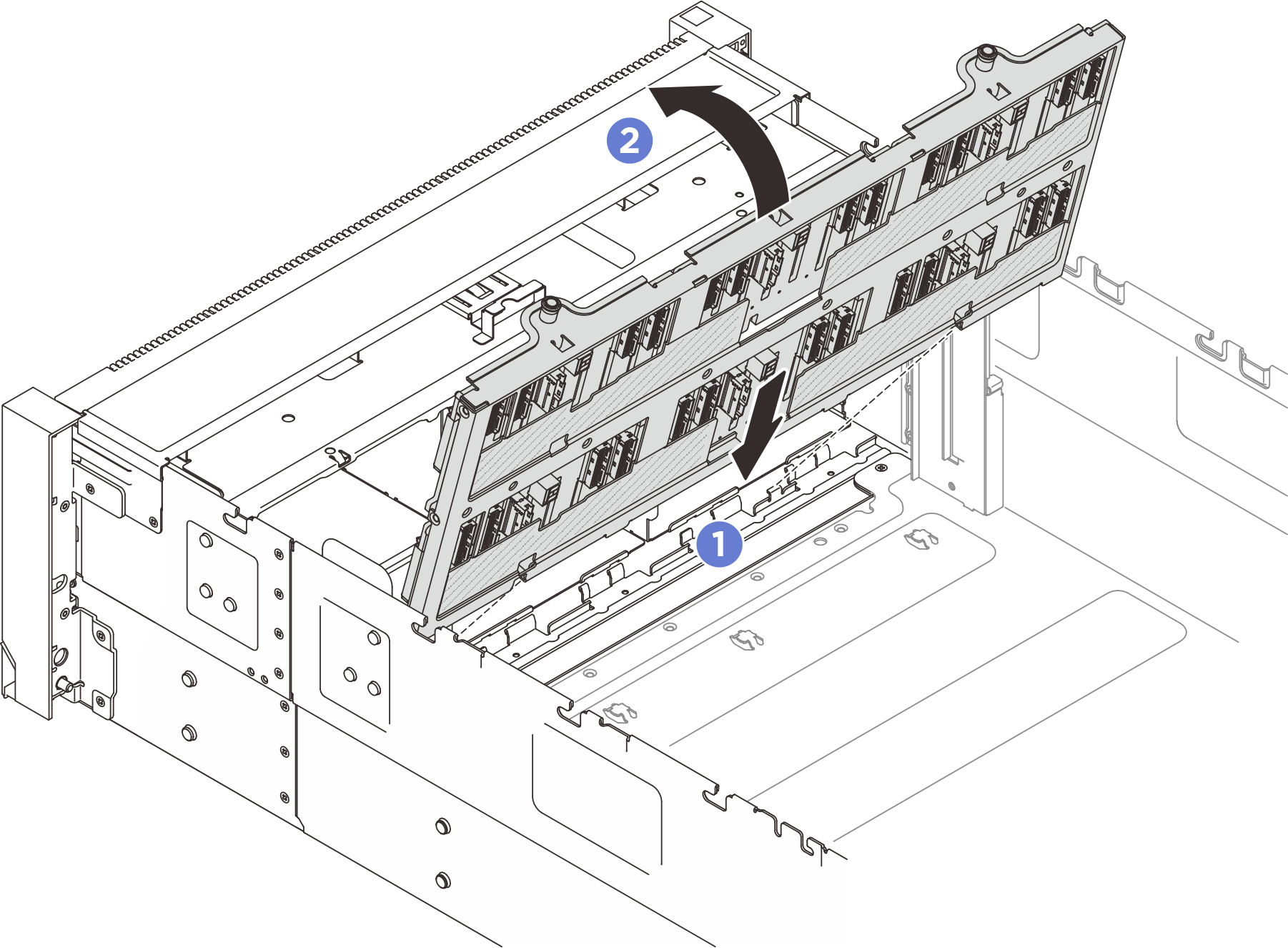

    그림 5. 드라이브 백플레인 캐리어 어셈블리 설치(2.5인치 베이 섀시)
    Installing drive backplane carrier assembly (2.5-inch bay chassis)

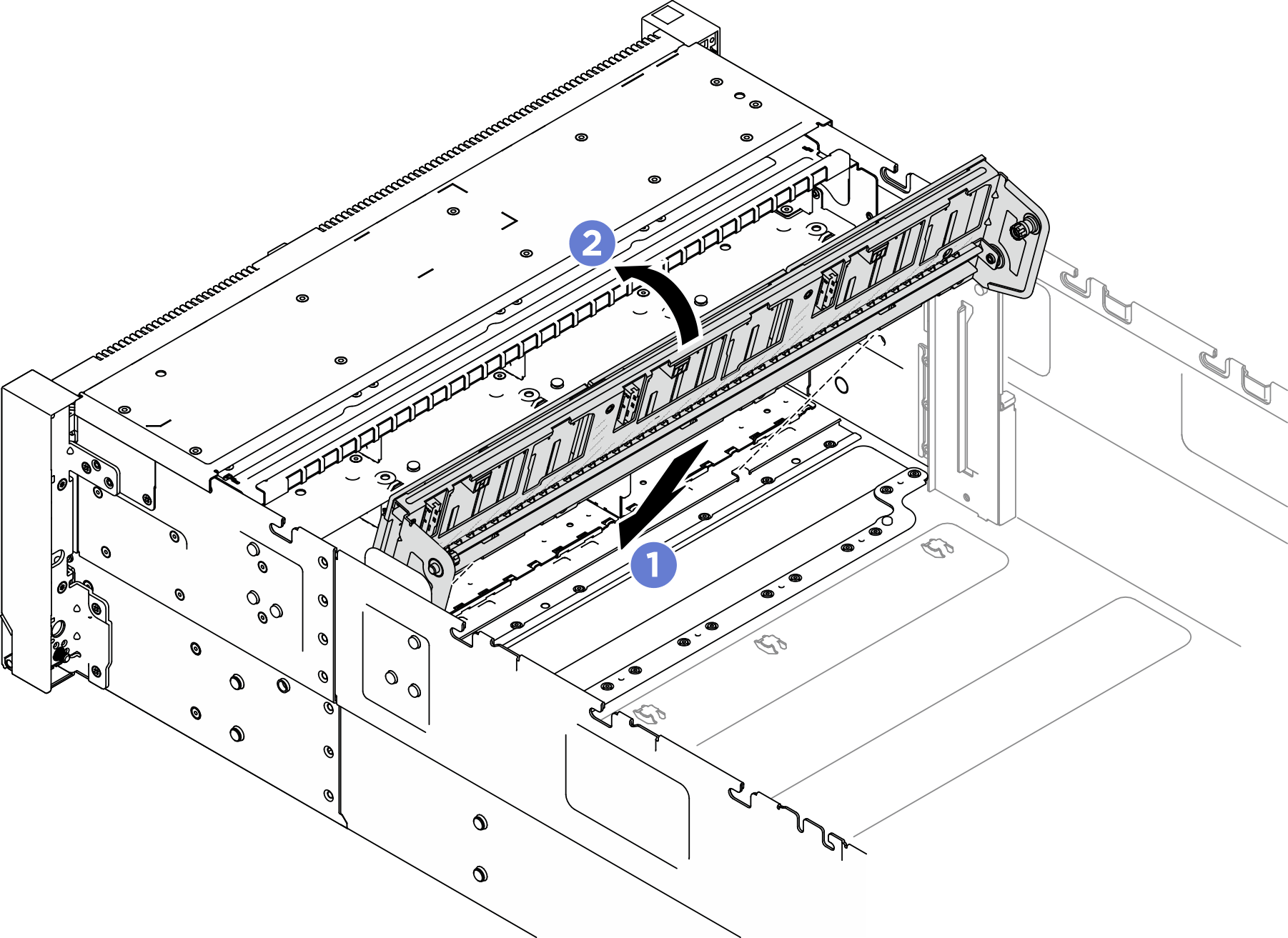

    그림 6. 드라이브 백플레인 캐리어 어셈블리 설치(E3.S 베이 섀시)
    Installing drive backplane carrier assembly (E3.S bay chassis)
    1. 캐리어 하단을 서버의 슬롯에 맞추십시오.
    2. 캐리어 상단에 딸깍하고 제자리에 들어갈 때까지 돌리십시오.

완료한 후

  1. 모든 백플레인에 전원 및 신호 케이블을 연결하십시오. 내장 케이블 배선에 대한 자세한 정보는 내장 케이블 배선의 내용을 참조하십시오.

  2. 2.5인치 핫 스왑 드라이브 및 드라이브 필러를 모두 다시 설치하십시오. 2.5인치 핫 스왑 드라이브 설치의 내용을 참조하십시오.

  3. 팬 및 팬 케이지 어셈블리를 다시 설치하십시오. 팬 설치 및 팬 케이지 설치의 내용을 참조하십시오.

  4. 앞면 공기 조절 장치를 다시 설치하십시오. 앞면 공기 조절 장치 설치의 내용을 참조하십시오.
  5. 앞쪽 윗면 덮개를 다시 설치하십시오. 앞면 윗면 덮개 설치의 내용을 참조하십시오.

  6. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.

  7. Trimode용 U.3 NVMe 드라이브가 있는 2.5인치 드라이브 백플레인을 설치한 경우. XCC 웹 GUI를 통해 백플레인에서 선택한 드라이브 슬롯에 대해 U.3 x1 모드를 활성화합니다. U.3 NVMe 드라이브는 NVMe 연결에서 감지할 수 있지만 트라이 모드에서는 감지할 수 없음의 내용을 참조하십시오.
