Installazione di un backplane dell'unità da 2,5 pollici
Seguire le istruzioni riportate in questa sezione per installare un backplane dell'unità da 2,5".
Informazioni su questa attività
Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.
Seguire le regole e l'ordine di installazione dei backplane riportati in Regole e ordine di installazione dei backplane dell'unità.
Visitare il sito Sito Web per il download di driver e software per ThinkSystem SR860 V4 per visualizzare gli aggiornamenti più recenti di firmware e driver per il server in uso.
Per ulteriori informazioni sugli strumenti di aggiornamento del firmware, vedere Aggiornamento del firmware.
Procedura

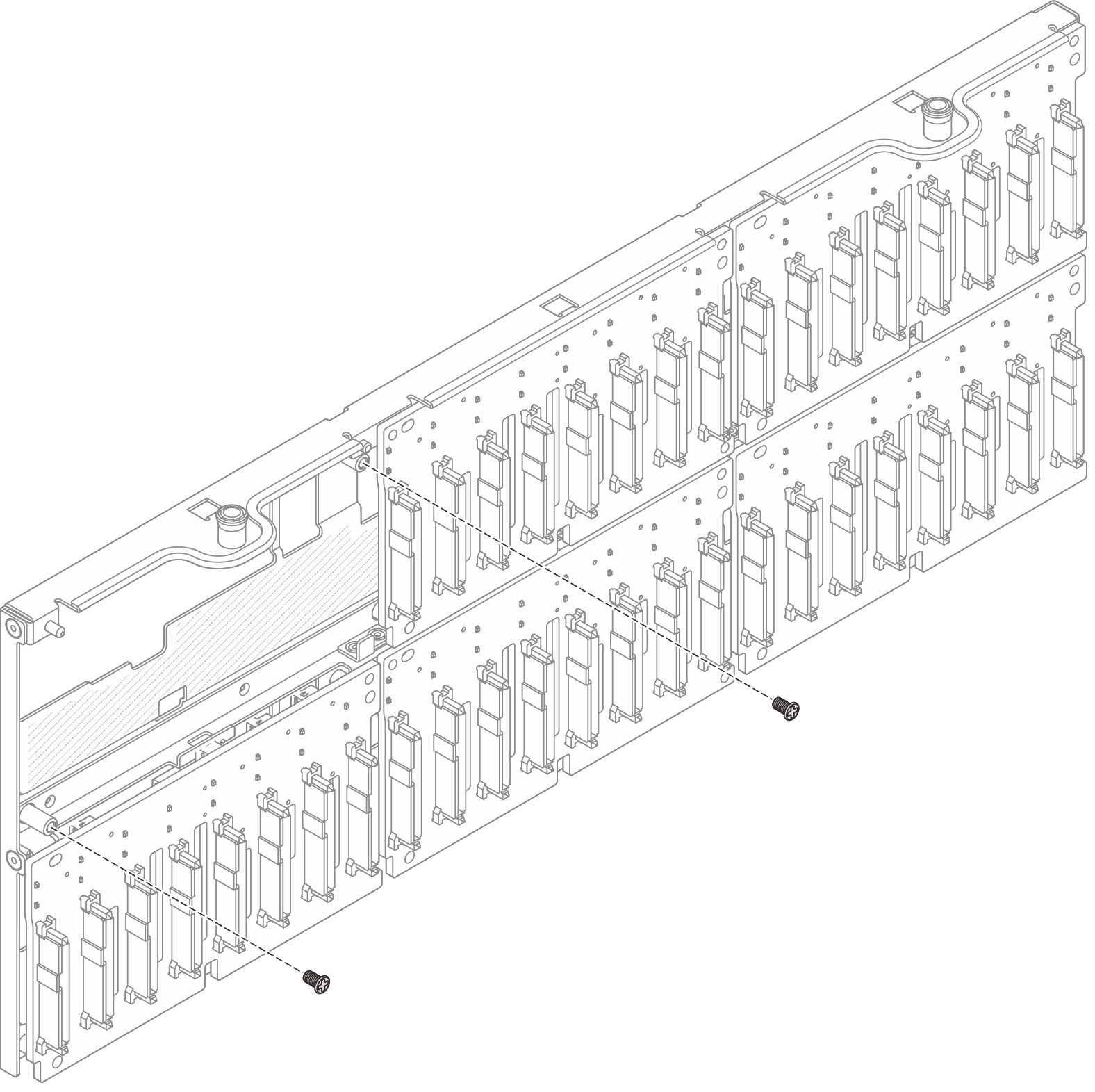

- Se necessario, rimuovere le due viti dalla piastra del backplane.Figura 1. Viti di ricambio sulla piastra del backplane (chassis con vani da 2,5")
Figura 2. Viti di ricambio sulla piastra del backplane (chassis con vani E3.S)
- Installare il backplane nella piastra e fissarlo con due viti.Figura 3. Installazione del backplane nella piastra (chassis con vani da 2,5")

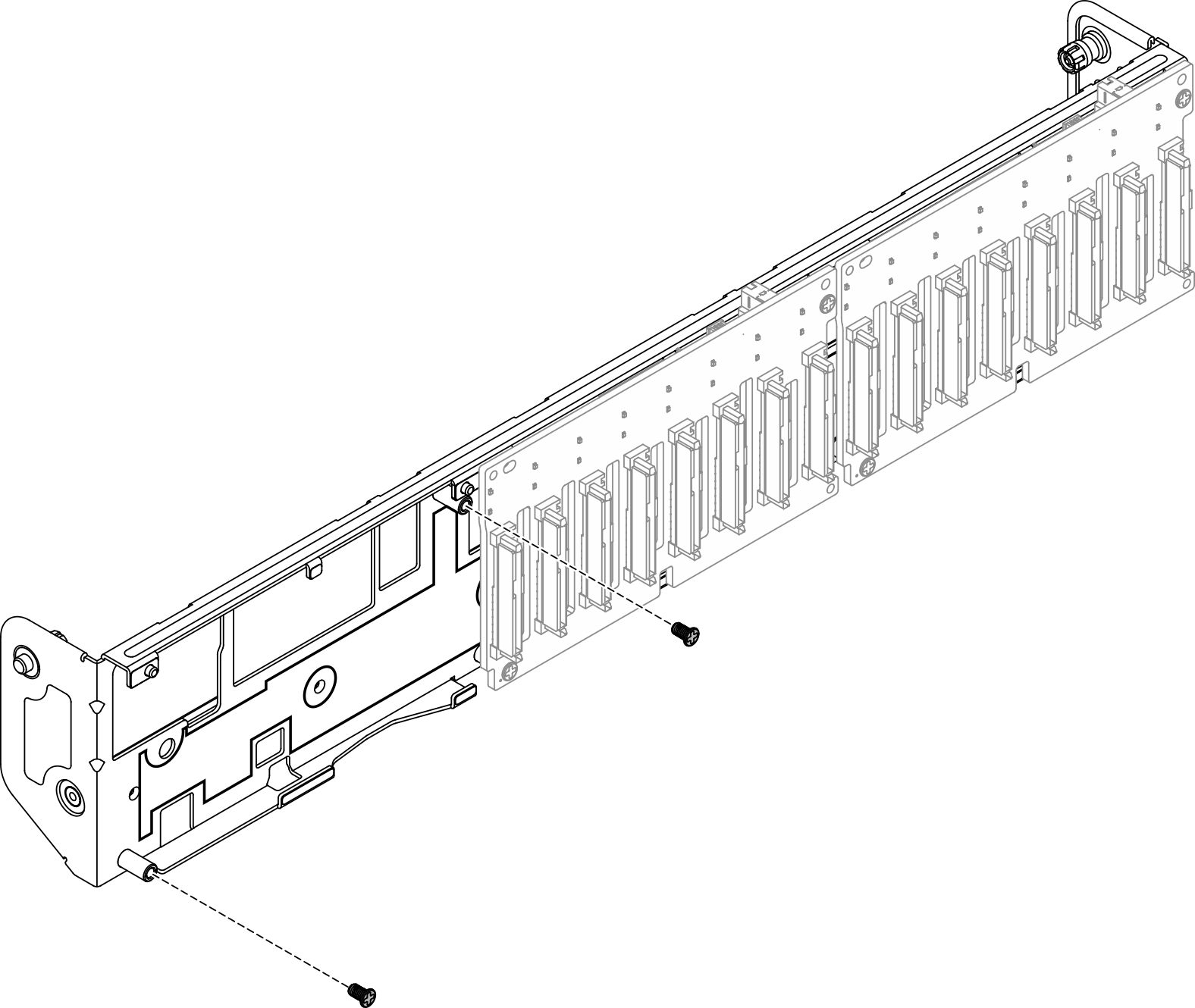

Figura 4. Installazione del backplane nella piastra (chassis con vani E3.S)

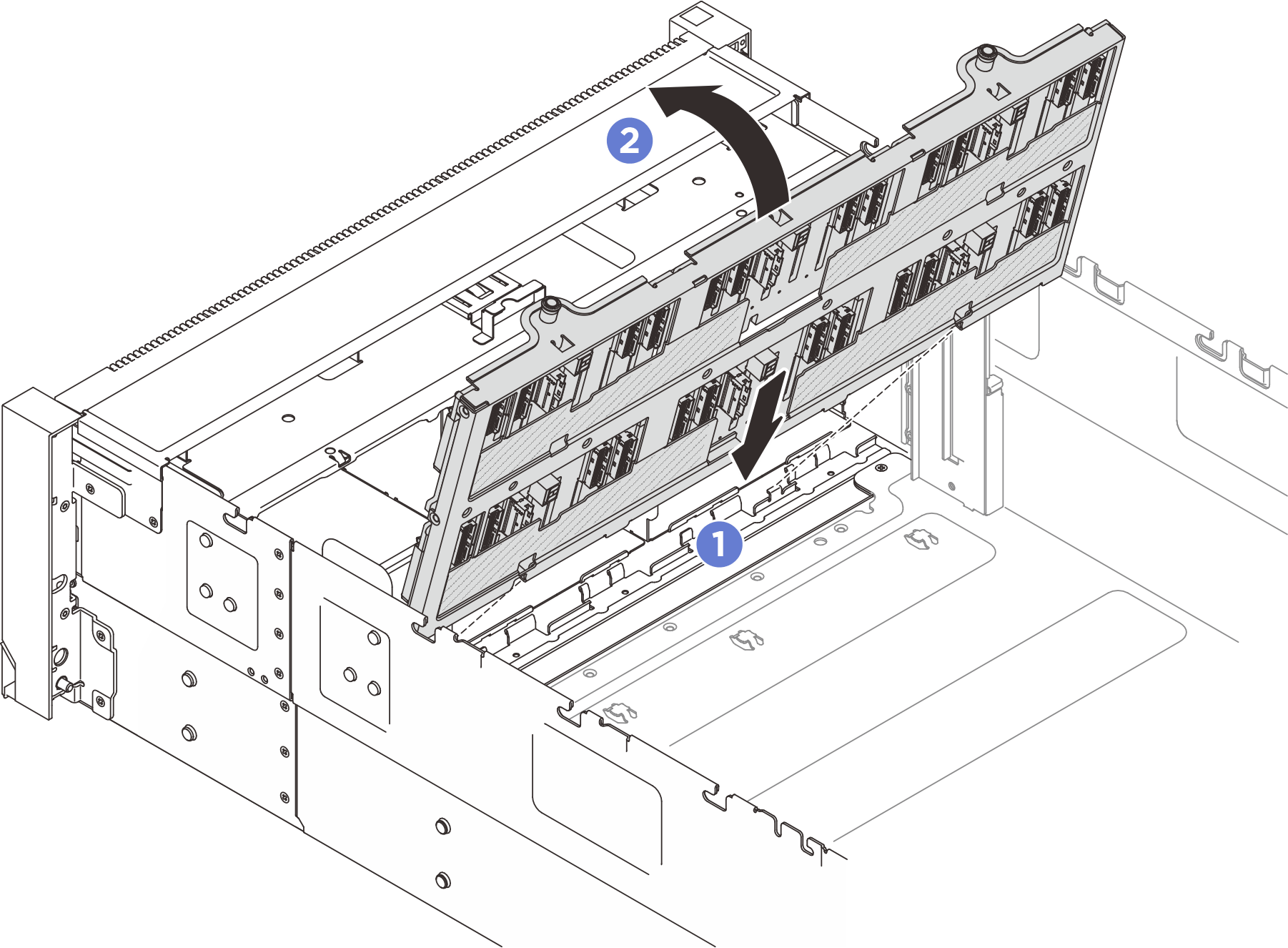

- Installare l'assieme della piastra del backplane dell'unità.Figura 5. Installazione dell'assieme della piastra del backplane dell'unità (chassis con vani da 2,5")

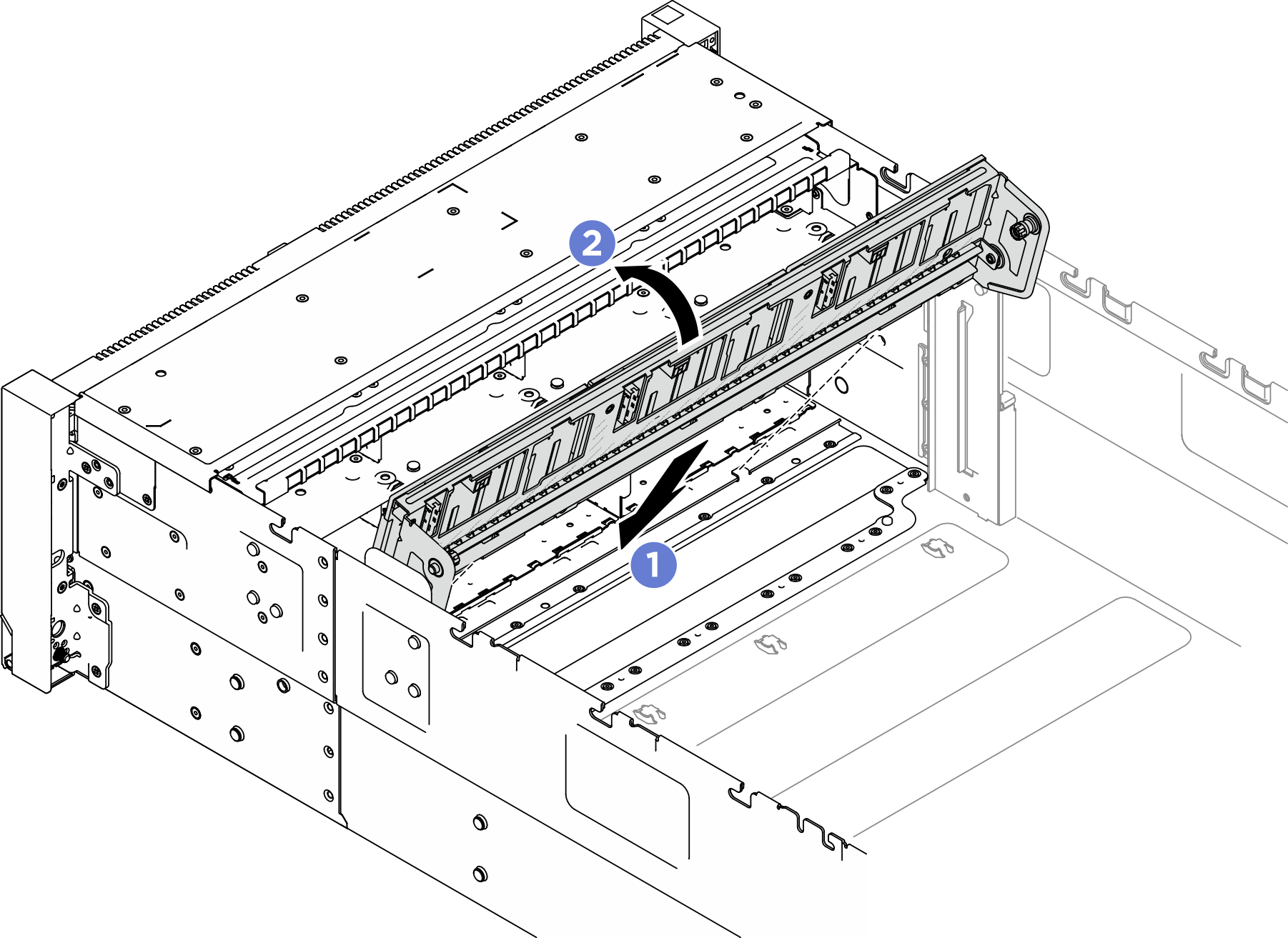

Figura 6. Installazione dell'assieme della piastra del backplane dell'unità (chassis con vani E3.S)
Allineare la parte inferiore della piastra agli slot nel server.
Ruotare la parte superiore della piastra finché non scatta in posizione.
Dopo aver terminato
Collegare i cavi di alimentazione e di segnale a tutti i backplane. Vedere Instradamento dei cavi interni per ulteriori informazioni sull'instradamento dei cavi interni.
Reinstallare tutte le unità hot-swap da 2,5" e gli elementi di riempimento dell'unità. Vedere Installazione di un'unità hot-swap da 2,5 pollici.
Reinstallare le ventole e l'assieme dell'alloggiamento della ventola. Vedere Installazione di una ventola e Installazione dell'alloggiamento della ventola.
- Reinstallare il deflettore d'aria anteriore. Vedere Installazione del deflettore d'aria anteriore.
- Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.
Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
Se è stato installato un backplane di un'unità da 2,5" con unità U.3 NVMe a tre modalità. Abilitare la modalità U.3 x1 per gli slot dell'unità selezionati sul backplane tramite la GUI Web XCC. Vedere L'unità NVMe U.3 può essere rilevata nella connessione NVMe, ma non a tre modalità.
