Rimozione di un backplane dell'unità da 2,5 pollici

Seguire le istruzioni riportate in questa sezione per rimuovere un backplane dell'unità da 2,5".

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Se il server è installato in un rack, estrarlo facendolo scorrere sulle guide di scorrimento del rack per accedere ai coperchi superiori o rimuovere il server dal rack. Vedere Sostituzione del server.
  2. Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
  3. Rimuovere il deflettore d'aria anteriore. Vedere Rimozione del deflettore d'aria anteriore.
  4. Rimuovere le ventole e l'alloggiamento della ventola. Vedere Rimozione di una ventola e Rimozione dell'alloggiamento della ventola.
  5. Rimuovere tutte le unità hot-swap da 2,5" e gli elementi di riempimento dell'unità. Vedere Rimozione di un'unità hot-swap da 2,5 pollici.
  6. Prendere nota dei collegamenti dei cavi, quindi scollegare i cavi di alimentazione e di segnale da tutti i backplane.
  7. Rimuovere l'assieme della piastra del backplane dell'unità.

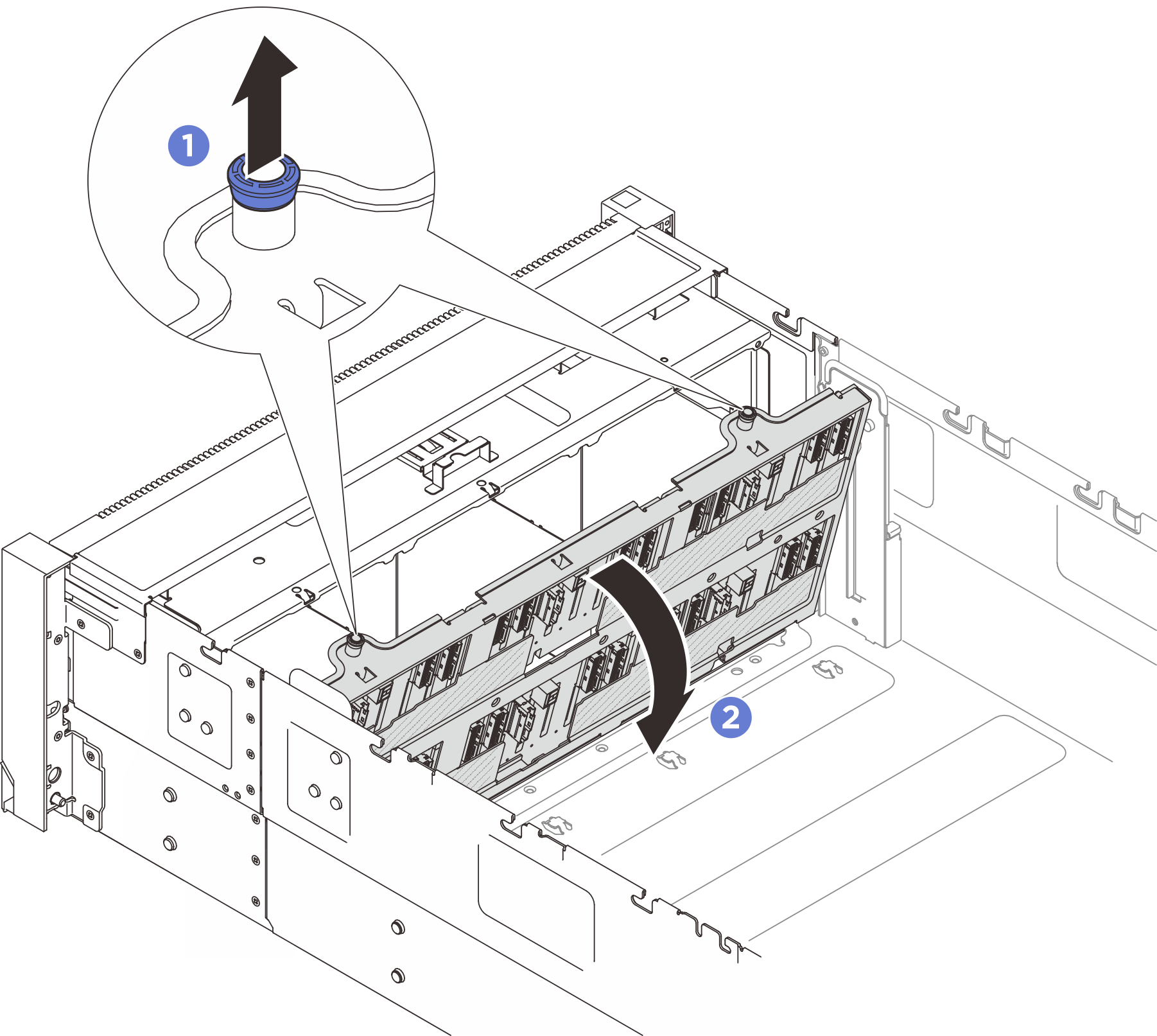

    Figura 1. Rimozione dell'assieme della piastra del backplane dell'unità (chassis con vani da 2,5")
    Removing drive backplane carrier assembly (2.5-inch bay chassis)
    1. Tirare la manopola verso l'alto per sganciare la piastra del backplane.
    2. Ruotare la parte superiore della piastra del backplane per rimuoverla dal server.

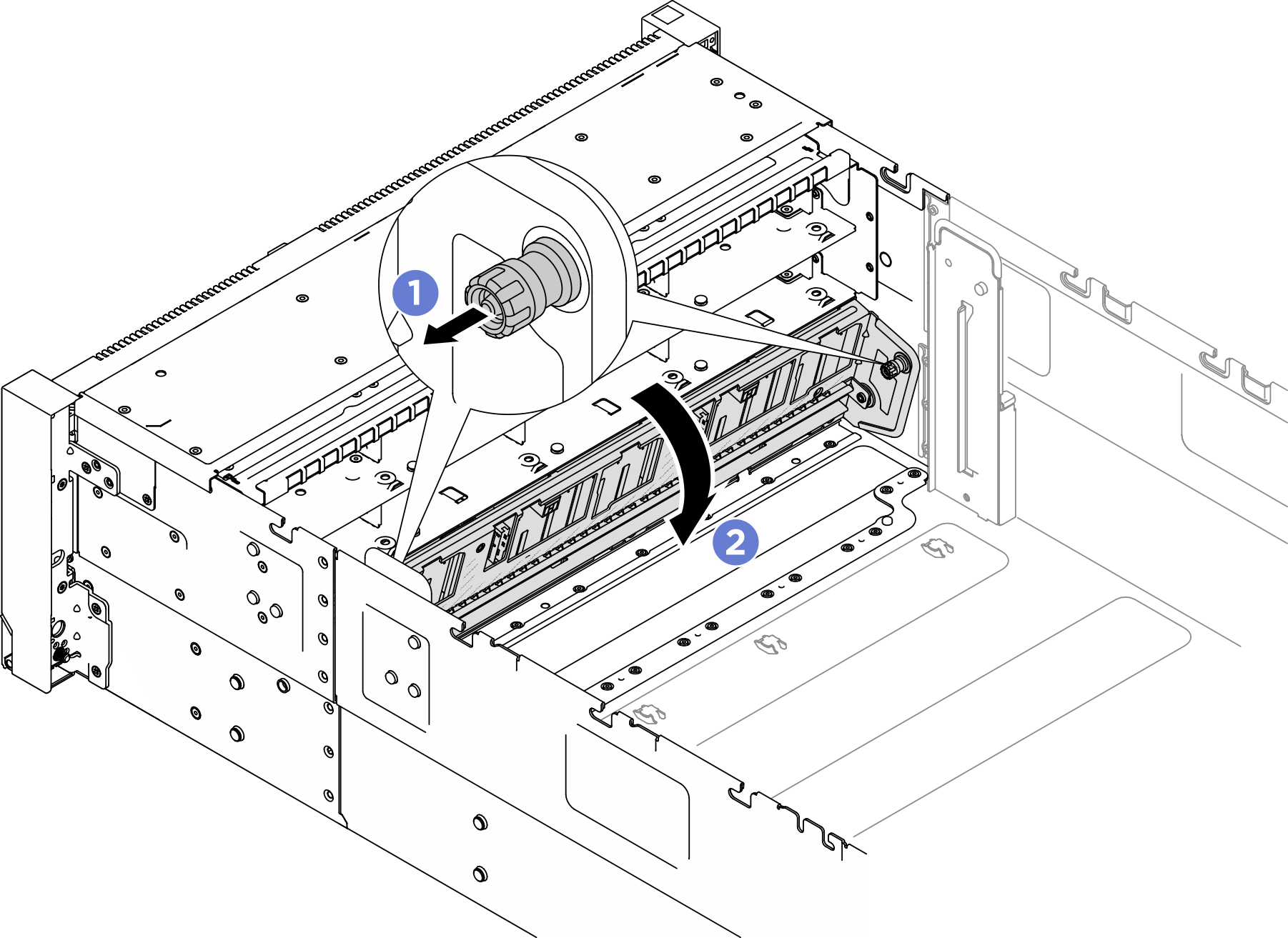

    Figura 2. Rimozione dell'assieme della piastra del backplane dell'unità (chassis con vani E3.S)
    Removing drive backplane carrier assembly (E3.S bay chassis)
    1. Tirare la manopola verso l'esterno per sganciare la piastra del backplane.
    2. Ruotare la parte superiore della piastra del backplane per rimuoverla dal server.
  8. Rimuovere le due viti che fissano il backplane, quindi rimuovere il backplane dalla piastra del backplane dell'unità.

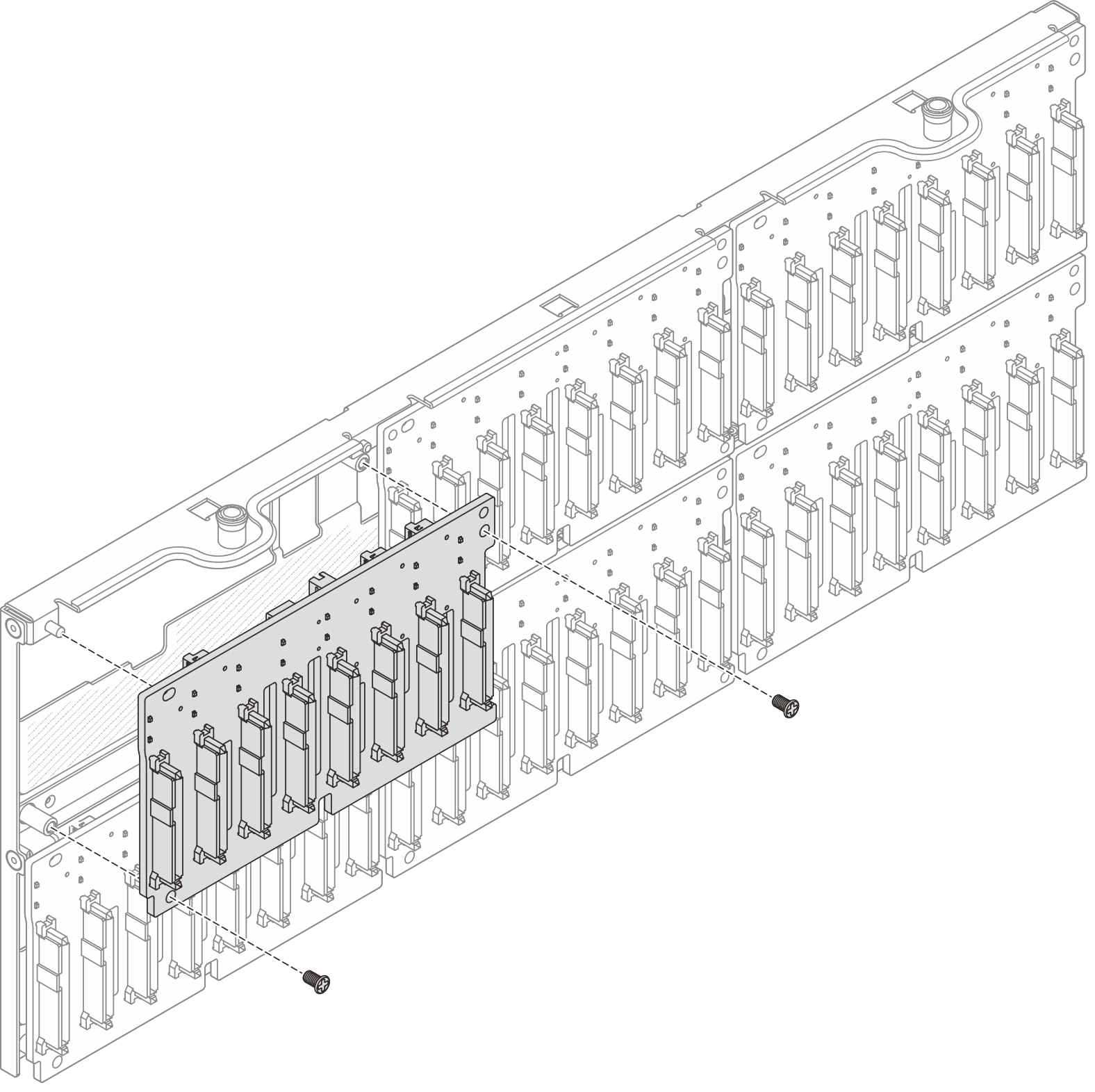

    Figura 3. Rimozione del backplane dalla piastra (chassis con vani da 2,5")
    Removing backplane from carrier

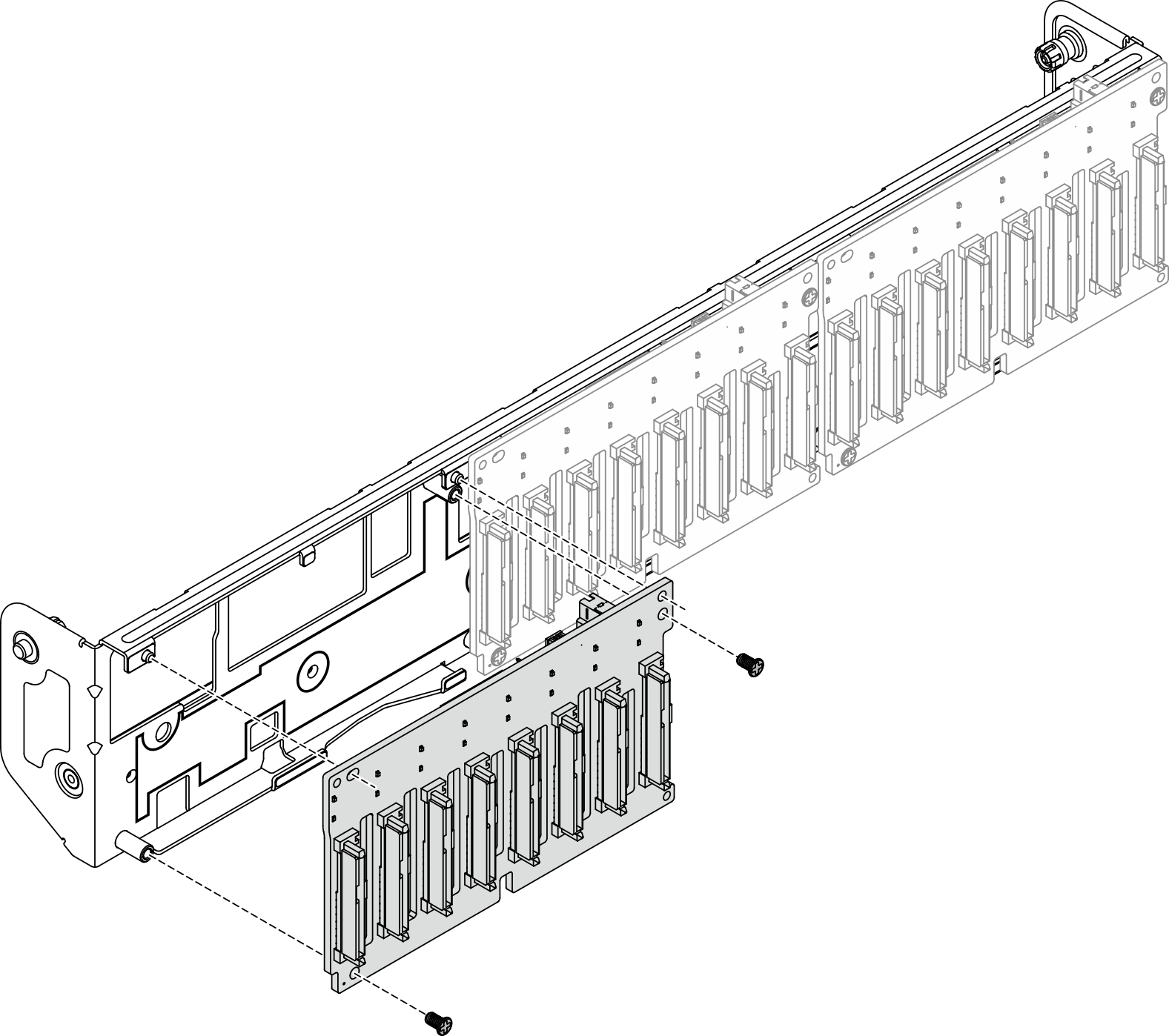

    Figura 4. Rimozione del backplane dalla piastra (chassis con vani E3.S)
    Removing backplane from carrier
  9. Se necessario, riporre le due viti nella piastra del backplane.

Dopo aver terminato

  1. Installare un'unità sostitutiva o riempire i vani dell'unità corrispondenti con gli elementi di riempimento dell'unità. Vedere Installazione di un backplane dell'unità da 2,5 pollici.

  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
